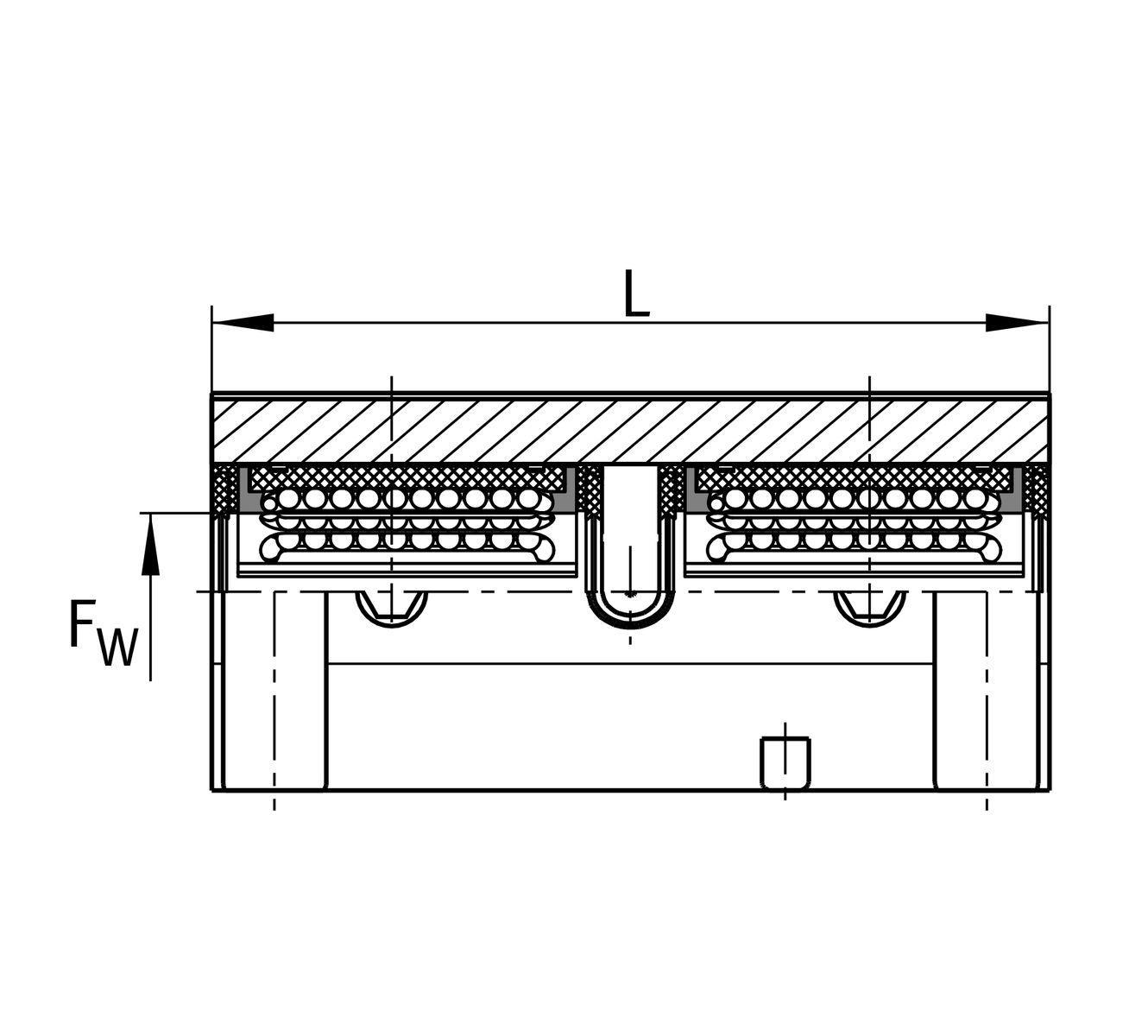

主要尺寸與性能資料
| FW | 30 mm | Diameter of ball complement |
| H | 70 mm | Heigth |
| L | 142 mm | 長度 |
| B | 87 mm | 寬度 |
| Cmax | 9,600 N | Load capacity dyn. 1 |
| C0 max | 12,000 N | Load capacity stat. 1 |
| ≈m | 1.69 kg | 重量 |

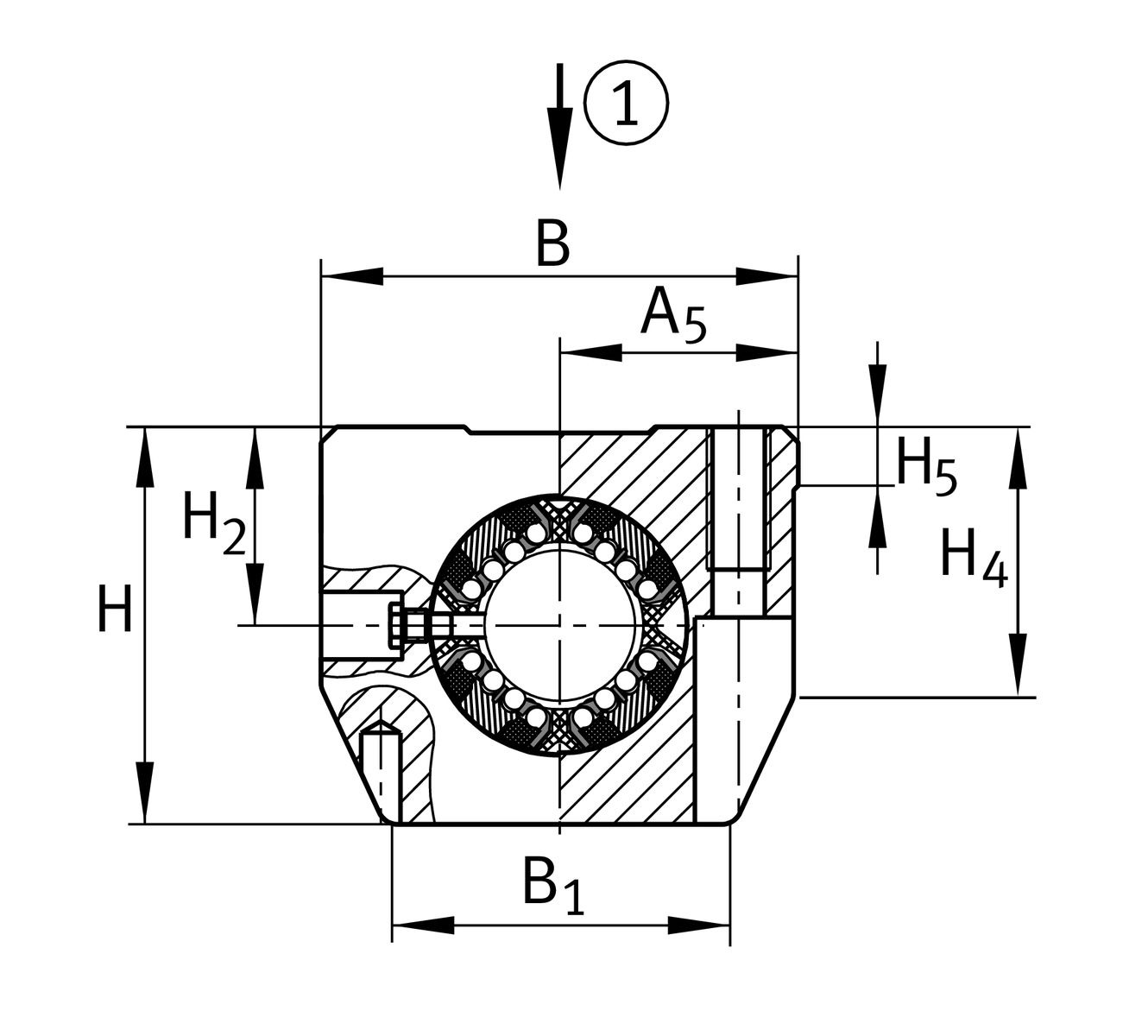

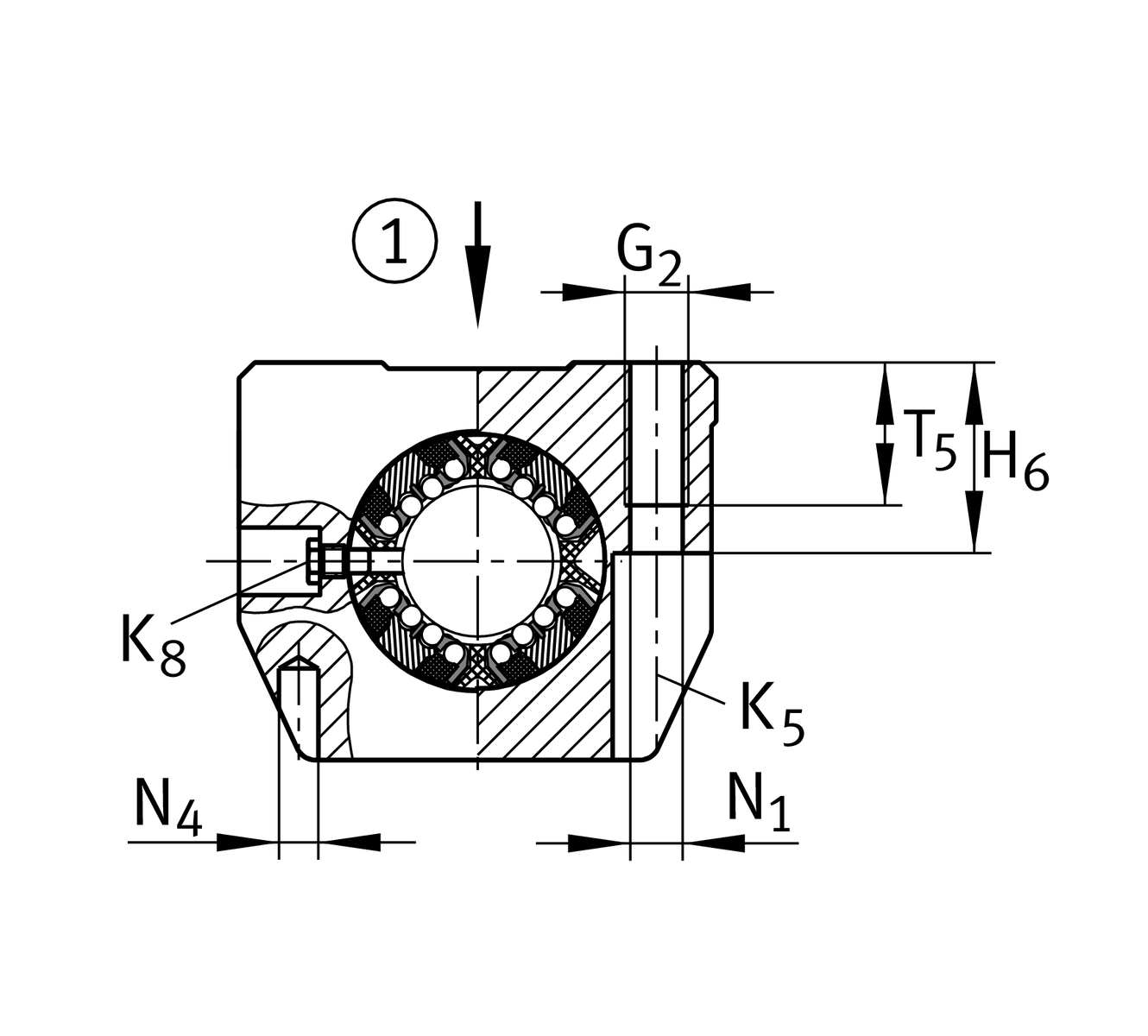

安裝尺寸
| JB | 68 mm | |
| Tol JB | +0,15 | 公差上限 |
| Tol JB | -0,15 | 較低的公差 |
| B1 | 63 mm | |
| A5 | 43.5 mm | |
| Tol A5 | +0,01 | 公差上限 |
| Tol A5 | -0,01 | 較低的公差 |
| JL | 106 mm | Distance 2 |
| Tol JL | +0,15 | 公差上限 |
| Tol JL | -0,15 | 較低的公差 |
| L6 | 54 mm | Distance |
| H2 | 35 mm | Center height |
| Tol H2 | +0,008 | 公差上限 |
| Tol H2 | -0,016 | 較低的公差 |
| H4 | 46.2 mm | |
| H5 | 9.3 mm | |
| T5 | 22 mm | |
| H6 | 34 mm | |
| G2 | M10 | |
| N1 | 8.4 mm | |
| N4 | 6 mm | 3 |
| N3 | 15 mm | |
| K5 | M8 | 4 |
| K8 | NIP5MZ | Lubrication nipple 2 |
8 | Ball rows |
您目前的產品型號
| Size code | 30 | |
| Seal | PP | |
| Relubrication feature | AS |
