主要尺寸與性能資料
| d | 30 mm | 內徑 |
| H | 127 mm | 法蘭寬度 |
| U | 40.6 mm | 總高度單位 |
| Cr | 20,700 N | 基本額定動載荷，徑向 |
| C0r | 11,300 N | 基本額定靜態負荷，徑向 |
| Cur | 530 N | 疲勞負載極限，徑向 |
| ≈m | 1.1 kg | 重量 |

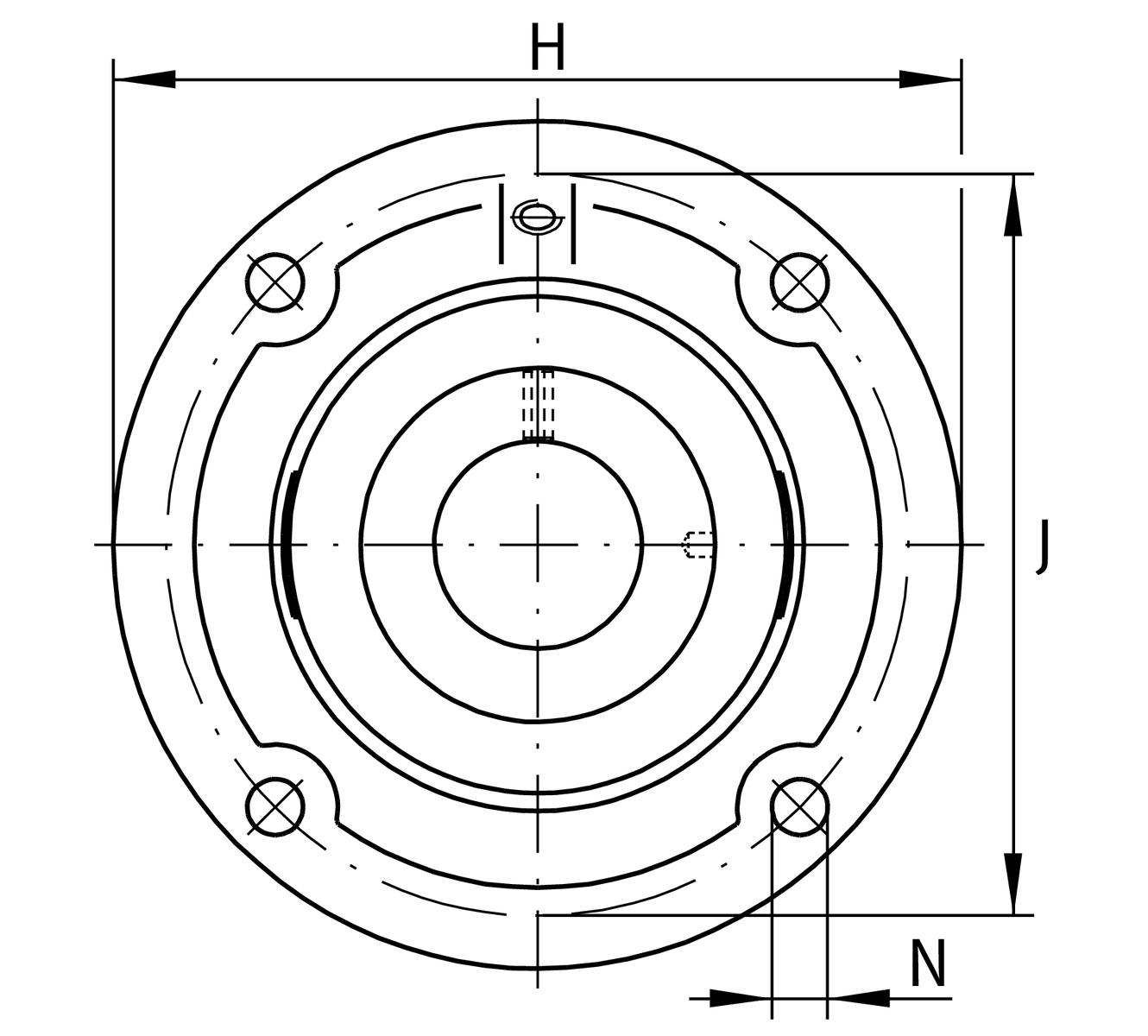

安裝尺寸
| J | 105 mm | Pitch circle diameter (holes) |
| N | 9 mm | 固定內徑 |
| T1 | 3 mm | Height spigot |
| Z | 85 mm | Diameter spigot |
h8 | Diameter spigot clearance | |
| W | 4 mm | 平面寬度s |
| n | 4 | 螺絲孔數 |

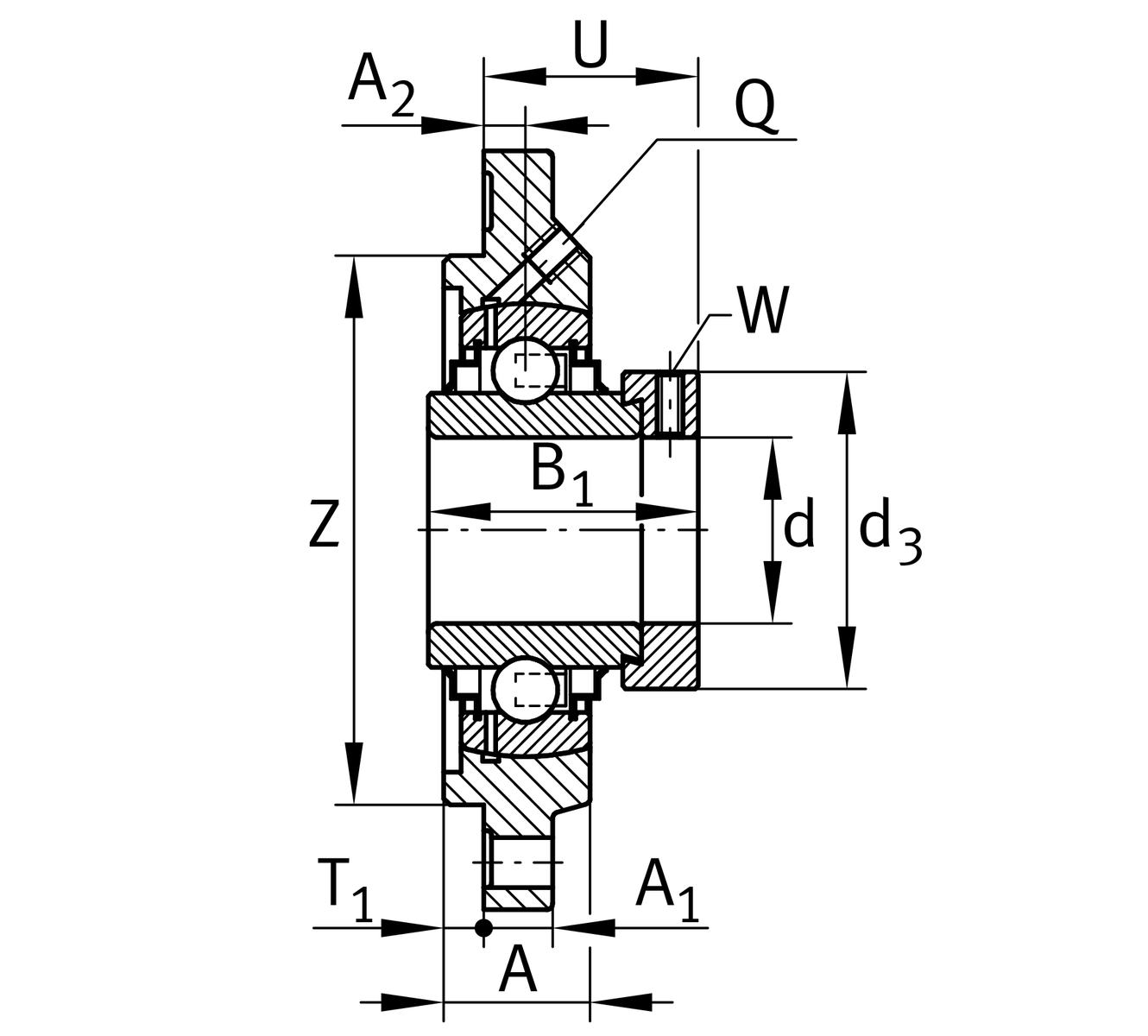

尺寸
| A | 24.5 mm | 外殼高度 |
| A1 | 9.5 mm | 厚度 of flange |
| A2 | 10.5 mm | 滾道距離 |
| B1 | 48.5 mm | 鎖環總寬度 |
| Q | M6 | 用於潤滑的連接螺紋 |
| d3 | 44 mm | 外徑 locking collar |
附加資訊
1 | 外殼數量 | |
FE06 | 軸承座 | |
GE30-XL-KRR-B | 軸承型號 |
溫度範圍
| Tmin | -20 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
您目前的產品型號
| Material | GG | 灰鑄鐵 |
