主要尺寸與性能資料
| FW | 40 mm | Diameter of ball complement |
| H | 83.5 mm | heigth |
| L | 80 mm | 長度 |
| Tol L | h12 | tolerance |
| B | 108 mm | 寬度 |
| C | 6,000 N | load capacity dyn. 1 |
| C0 | 4,400 N | load capacity stat. C0 1 |
| ≈m | 1.43 kg | 重量 |
安裝尺寸
| JB | 94 mm | |
| Tol JB | +0,2 | 公差上限 |
| Tol JB | -0,2 | 較低的公差 |
| B1 | 77 mm | |
| A5 | 54 mm | |
| Tol A5 | +0,02 | 公差上限 |
| Tol A5 | -0,02 | 較低的公差 |

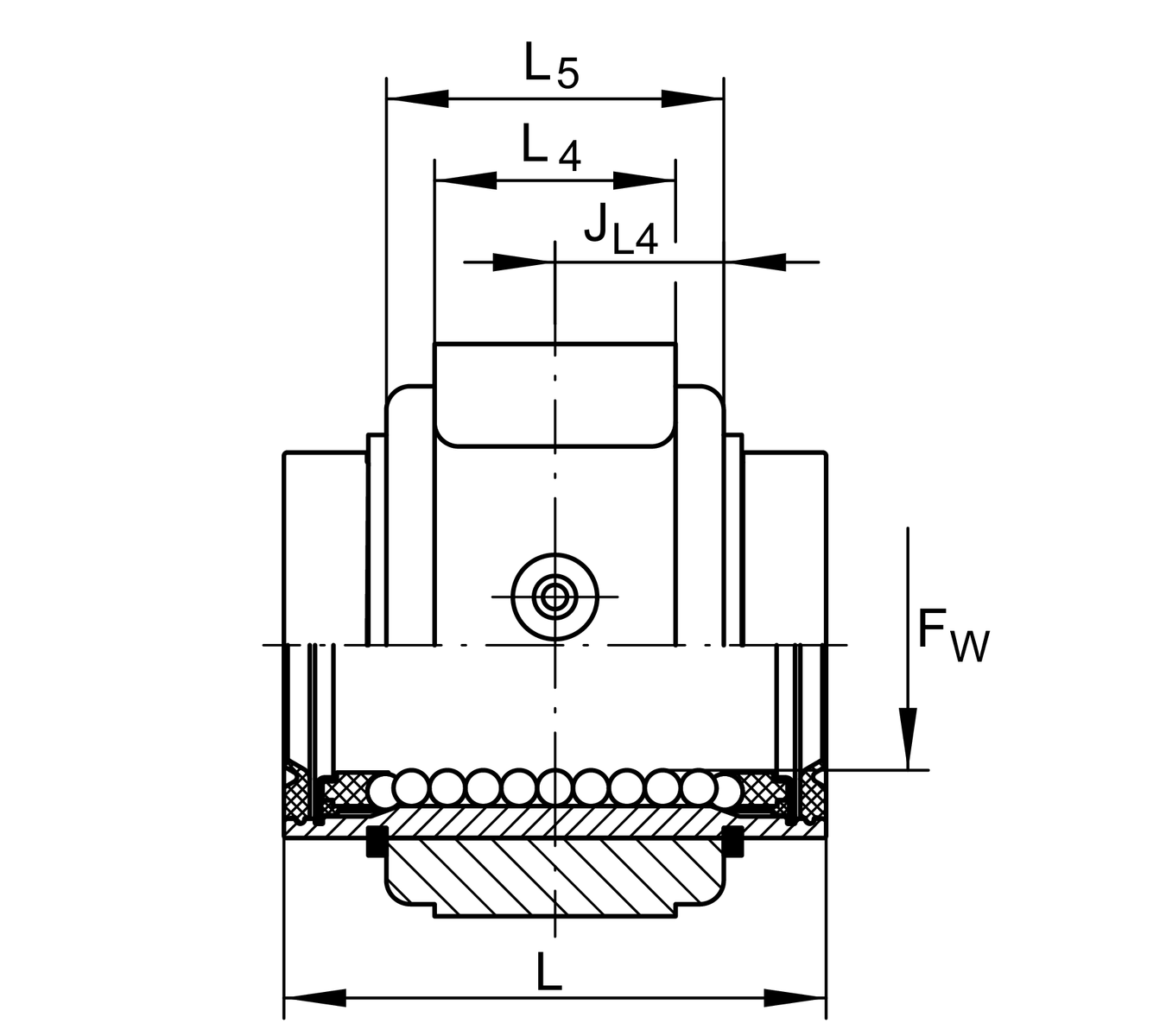

| L4 | 40 mm | Distance |
| L5 | 56 mm | Distance |
| J L4 | 28 mm | Distance |
| H2 | 45 mm | height shaft |
| Tol H2 | +0,015 | 公差上限 |
| Tol H2 | -0,015 | 較低的公差 |
| A3 | 30 mm | |
| H6 | 12 mm | |
| N! | 9 mm | |
| N3 | 15 mm | |
| K5 | M8 | 2 |
| K8 | NIPA2 | Lubrication nipple |

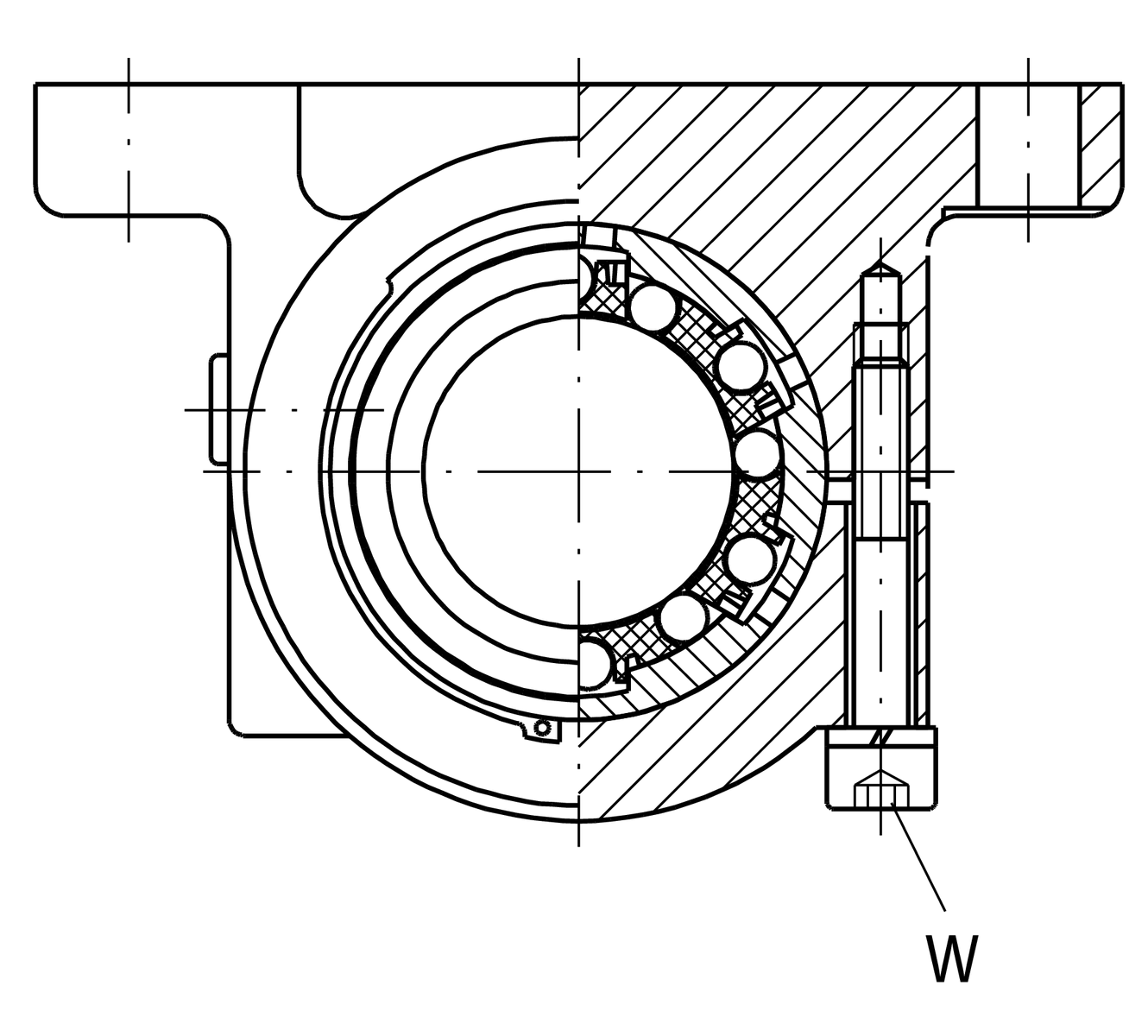

| W | 4 mm | 平面寬度s |
6 | Ball rows |
您目前的產品型號
| Size code | 40 | |
| Seal | PP | |
| Relubrication feature | AS |
