主要尺寸與性能資料
| FW | 40 mm | Diameter of ball complement |
| H | 82.5 mm | 高度 |
| L | 80 mm | 長度 |
| Tol L | h12 | Tolerance |
| B | 108 mm | Wide |
| C | 6,100 N | Load capacity dyn. C 1 |
| C0 | 4,600 N | Load capacity stat. C0 1 |
| ≈m | 1.07 kg | 重量 |
安裝尺寸
| JB | 86 mm | |
| Tol JB | +0,2 | 公差上限 |
| Tol JB | -0,2 | 較低的公差 |
| A5 | 54 mm | |
| Tol A5 | +0,015 | 公差上限 |
| Tol A5 | -0,015 | 較低的公差 |
| B2 | 18.2 mm | 2 |
| L4 | 78 mm | |
| L5 | 56 mm | |
| JL | 58 mm | |
| Tol JL | +0,2 | 公差上限 |
| Tol JL | -0,2 | 較低的公差 |

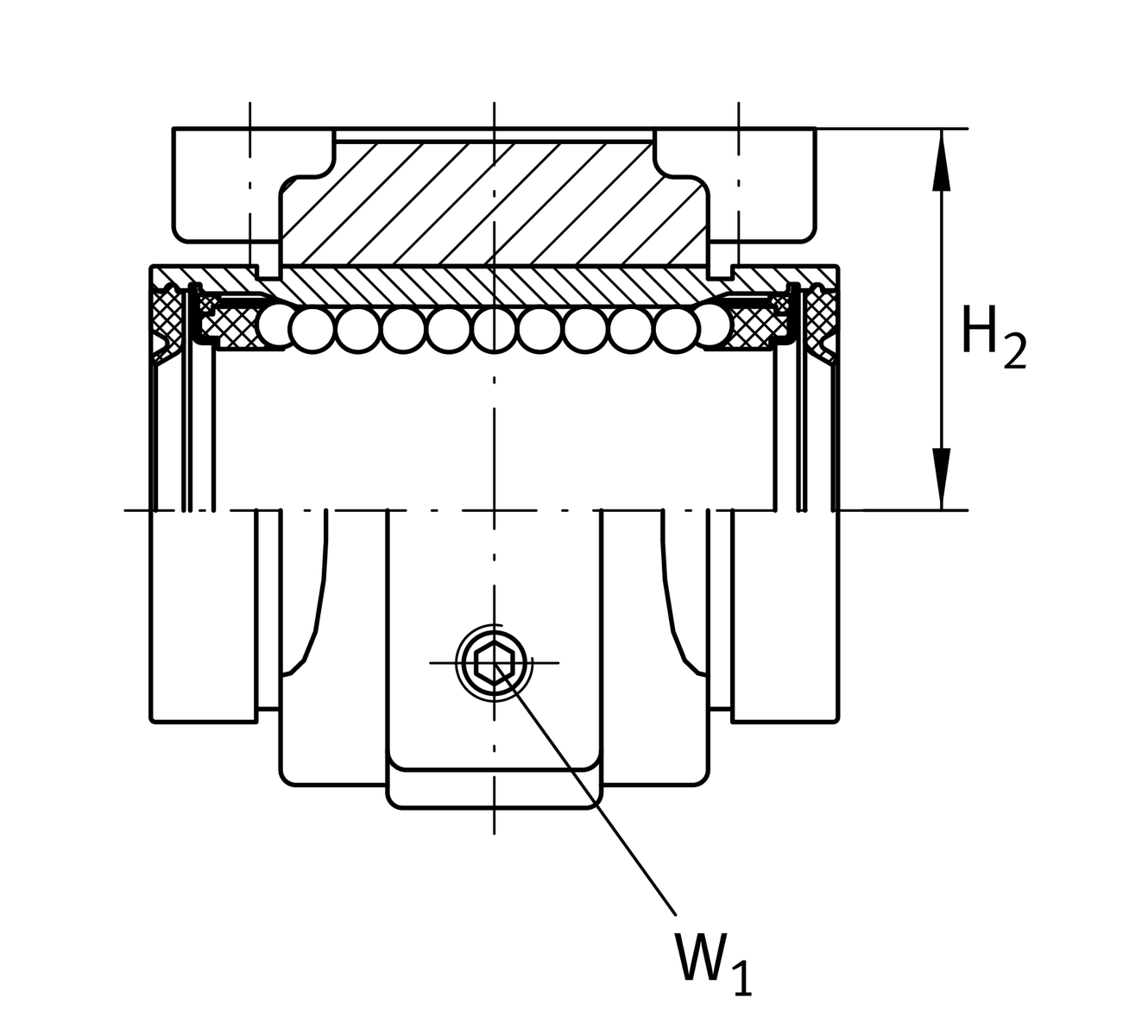

| H2 | 45 mm | Height shaft |
| Tol H2 | +0,01 | 公差上限 |
| Tol H2 | -0,01 | 較低的公差 |
| A3 | 18 mm | |
| H6 | 11 mm | |
| Tol H6 | -0,5 | Tolerance |
| N1 | 9.2 mm | |
| N3 | 15 mm | |
| K5 | M8 | 3 |
| K8 | NIPA2 | Lubrication nipple |
| W1 | 4 mm | 平面寬度s 4 |
| M W1 max | 5 Nm | Max. tightening torque |
| α | 54 ° | Angle |
5 | Ball rows |
您目前的產品型號
| Size code | 40 | |
| Seal | PP | |
| Relubrication feature | AS |
