主要尺寸與性能資料
| d | 25 mm | 內徑 |
| L | 70 mm | 法蘭寬度 |
| H | 130 mm | Height flange |
| U | 37.1 mm | 總高度單位 |
| Cr | 11,900 N | 基本額定動載荷，徑向 |
| C0r | 6,300 N | 基本額定靜態負荷，徑向 |
| Cur | 335 N | 疲勞負載極限，徑向 |
| C0r G | 11,100 N | Load carrying capacity (軸承座) |
| ≈m | 0.33 kg | 重量 |

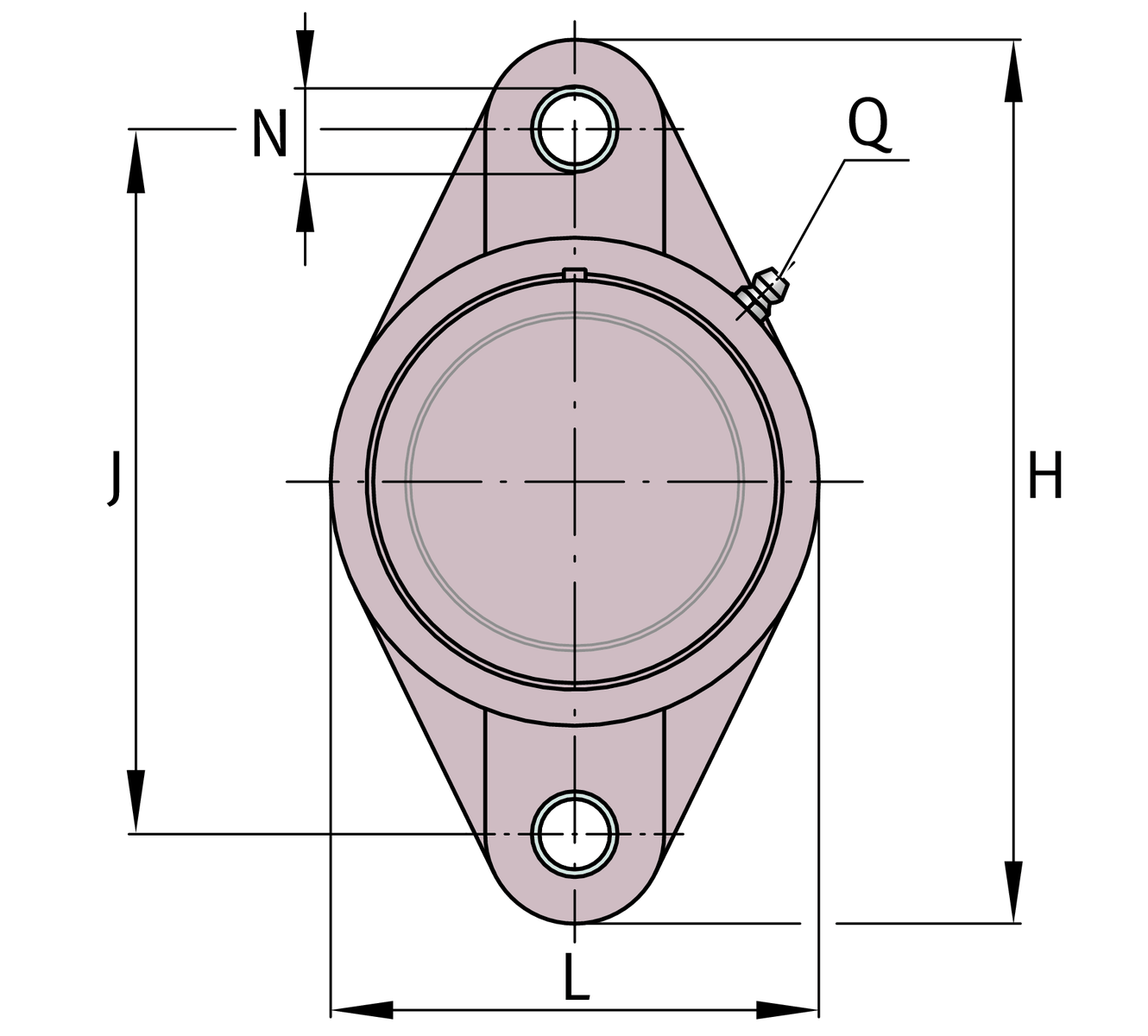

安裝尺寸
| J | 99 mm | 固定內孔距離 |
| N | 11 mm | 固定內徑 |
| W | 2.5 mm | 平面寬度s |

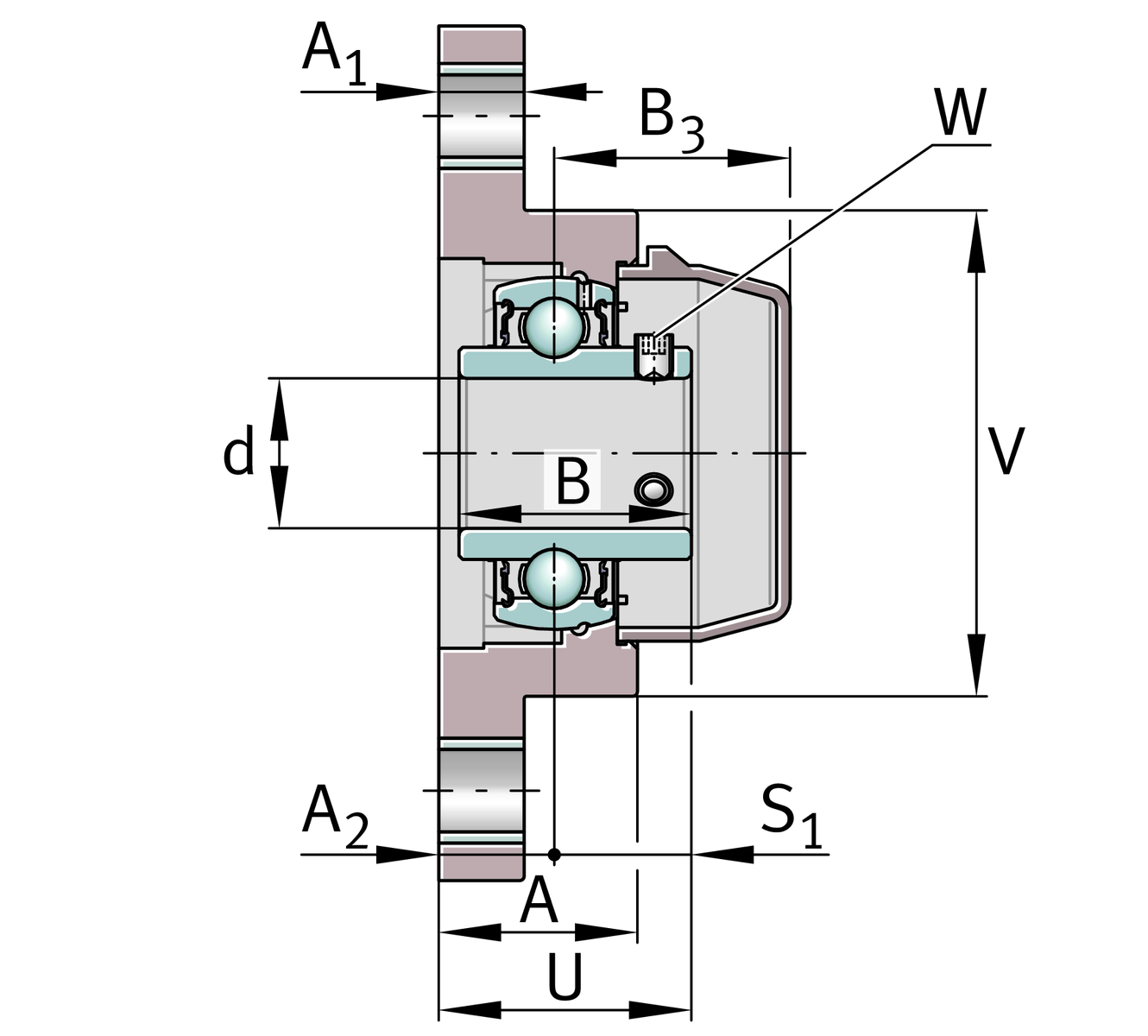

尺寸
| A | 29.1 mm | 外殼高度 |
| A1 | 13.5 mm | 厚度 of flange |
| A2 | 17 mm | 滾道距離 |
| B | 34.1 mm | 寬度 |
| B3 | 34.1 mm | Distance 軸承座 centre to cap end |
| S1 | 19.8 mm | 滾道距離 to locking device |
| V | 70 mm | Shoulder diameter 軸承座 |
| Q | 1/4"-28 UNF | 用於潤滑的連接螺紋 |
附加資訊
GEH.CJT05-TV-WHT | 軸承座 | |
GYE25-KRR-B-FA107-VA-FD | 軸承型號 | |
KASK05-S-G-WHT | Protecting cap |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 100 °C | 最高操作溫度 |
您目前的產品型號
| Material | TV-FD | Plastic for food industry |
