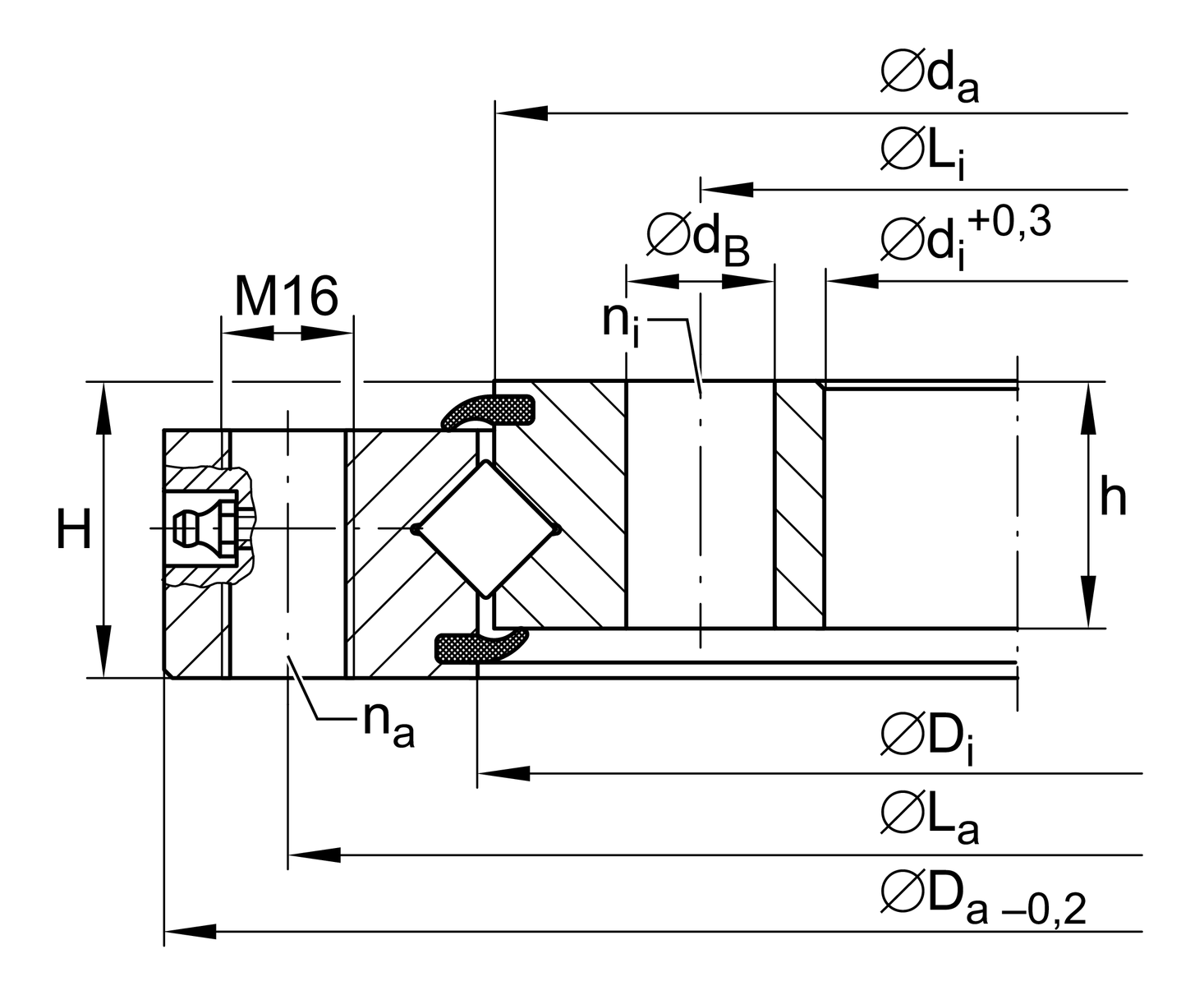

主要尺寸與性能資料
| di | 140 mm | 內徑 |
0.3 mm | 內徑公差上限 | |
0 mm | 內徑公差下限 | |
| Da | 300 mm | 外徑 |
0 mm | 外徑，公差上限 | |
-0.2 mm | 外徑公差下限 | |
| H | 36 mm | 高度 |
| ≈m | 11.2 kg | 重量 |
尺寸
| Di | 224 mm | 外圈內徑 |
| ha | 30 mm | 外圈高度 |
| La | 270 mm | 外圈螺距圓固定孔直徑 |
| na | 12 | 外圈固定孔數 |
| da | 220 mm | 內圈外徑 |
| hi | 30 mm | 內圈高度 |
| dB | 18 mm | 固定內徑 |
| Li | 170 mm | 內圈螺距圓直徑固定孔 |
| ni | 12 | 內圈固定孔數 |
M16 | Tread 固定內徑 | |
0.01 mm | Normal 徑向間隙 min. | |
0.03 mm | Normal 徑向間隙 max. | |
0.02 mm | Normal axial tilting clearance min. | |
0.06 mm | Normal axial tilting clearance max. |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 80 °C | 最高操作溫度 |
計算參數s
| Ca | 116,000 N | 基本額定動載荷，軸向 |
| Cr | 83,000 N | 基本額定動載荷，徑向（僅適用於徑向載荷） |
| C0a | 305,000 N | 基本額定靜態載荷，軸向 |
| C0r | 149,000 N | 基本額定靜態負荷，徑向（僅適用於徑向負荷） |
| Fr zu. | 65,500 N | 最大徑向負荷螺絲 |
您目前的產品型號
| Coating | RR | Protected against corrosion by Corrotect special coating |
