主要尺寸與性能資料
| d | 100 mm | 內徑 |
| H | 295 mm | Height flange |
| B1 | 75 mm | 鎖環總寬度 |
| U | 53.4 mm | 總高度單位 |
| Cr | 130,000 N | 基本額定動載荷，徑向 |
| C0r | 93,000 N | 基本額定靜態負荷，徑向 |
| Cur | 4,100 N | 疲勞負載極限，徑向 |
| ≈m | 11.58 kg | 重量 |

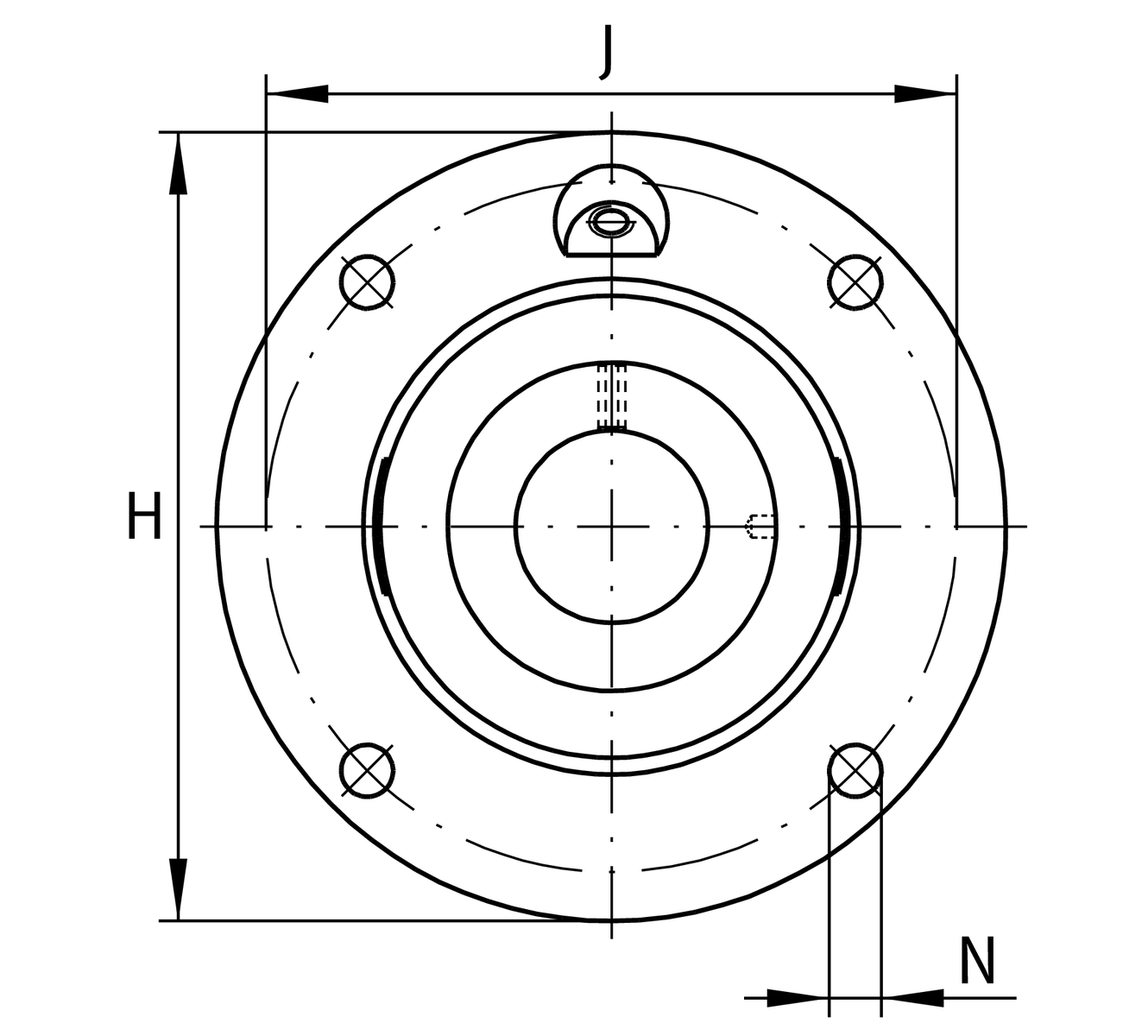

安裝尺寸
| J | 245 mm | Pitch circle diameter (holes) |
| N | 23 mm | 固定內徑 |
| Z | 210 mm | Diameter spigot |
h8 | Diameter spigot clearance | |
| n | 4 | 螺絲孔數 |

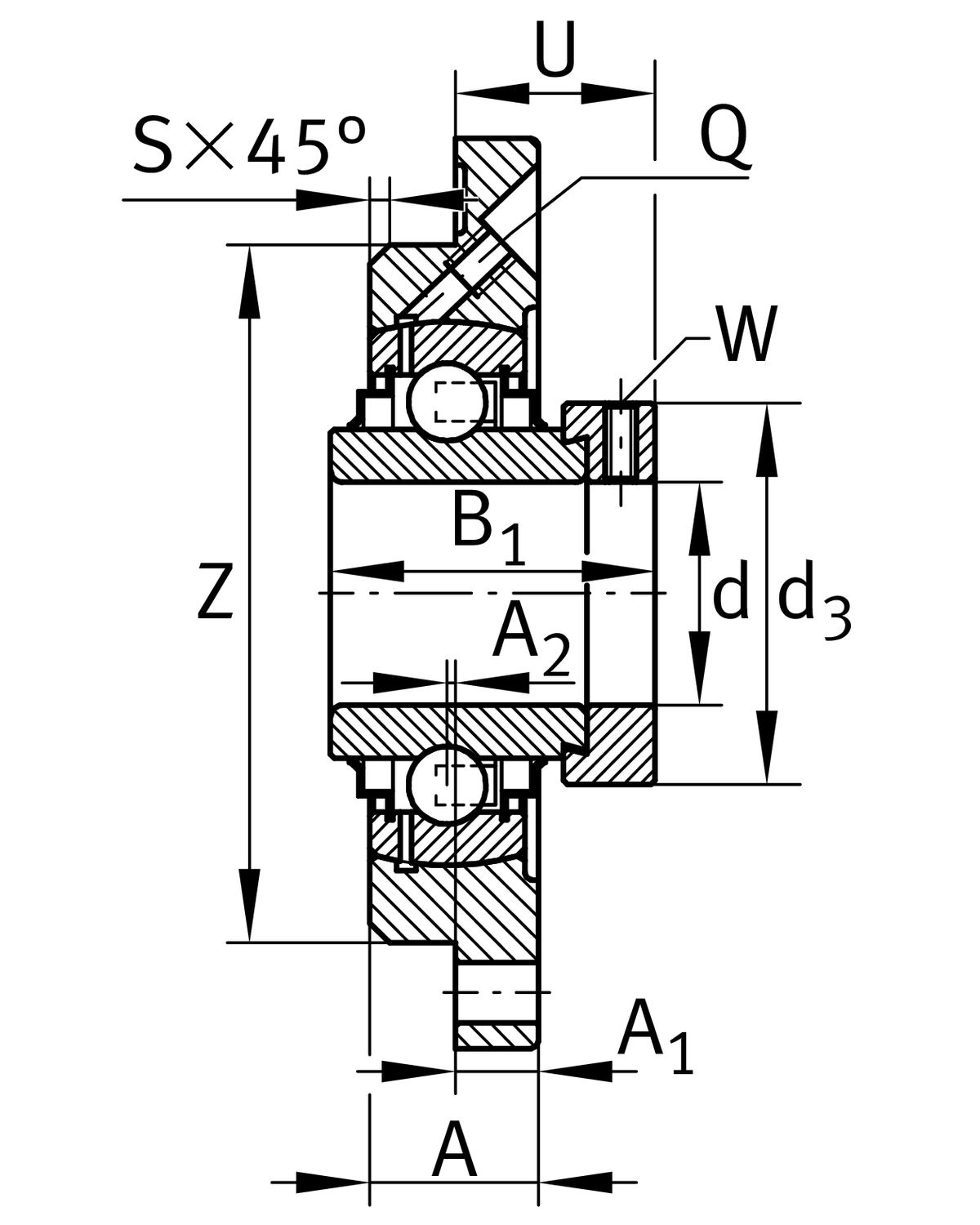

尺寸
| A | 36 mm | 外殼高度 |
| A1 | 22 mm | 厚度 of flange |
| A2 | -4 mm | 滾道距離 |
| S | 3 mm | 倒角寬度 |
| Q | M6 | 用於潤滑的連接螺紋 |
附加資訊
1 | 外殼數量 | |
GG.ME20 | 軸承座 | |
GE100-XL-KRR-B | 軸承型號 |
溫度範圍
| Tmin | -20 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
您目前的產品型號
| Material | GG | 灰鑄鐵 |
