主要尺寸與性能資料
| d | 25 mm | 內徑 |
| H | 115 mm | Height flange |
| B1 | 31 mm | 鎖環總寬度 |
| U | 21 mm | 總高度單位 |
| Cr | 14,900 N | 基本額定動載荷，徑向 |
| C0r | 7,800 N | 基本額定靜態負荷，徑向 |
| Cur | 410 N | 疲勞負載極限，徑向 |
| ≈m | 0.73 kg | 重量 |

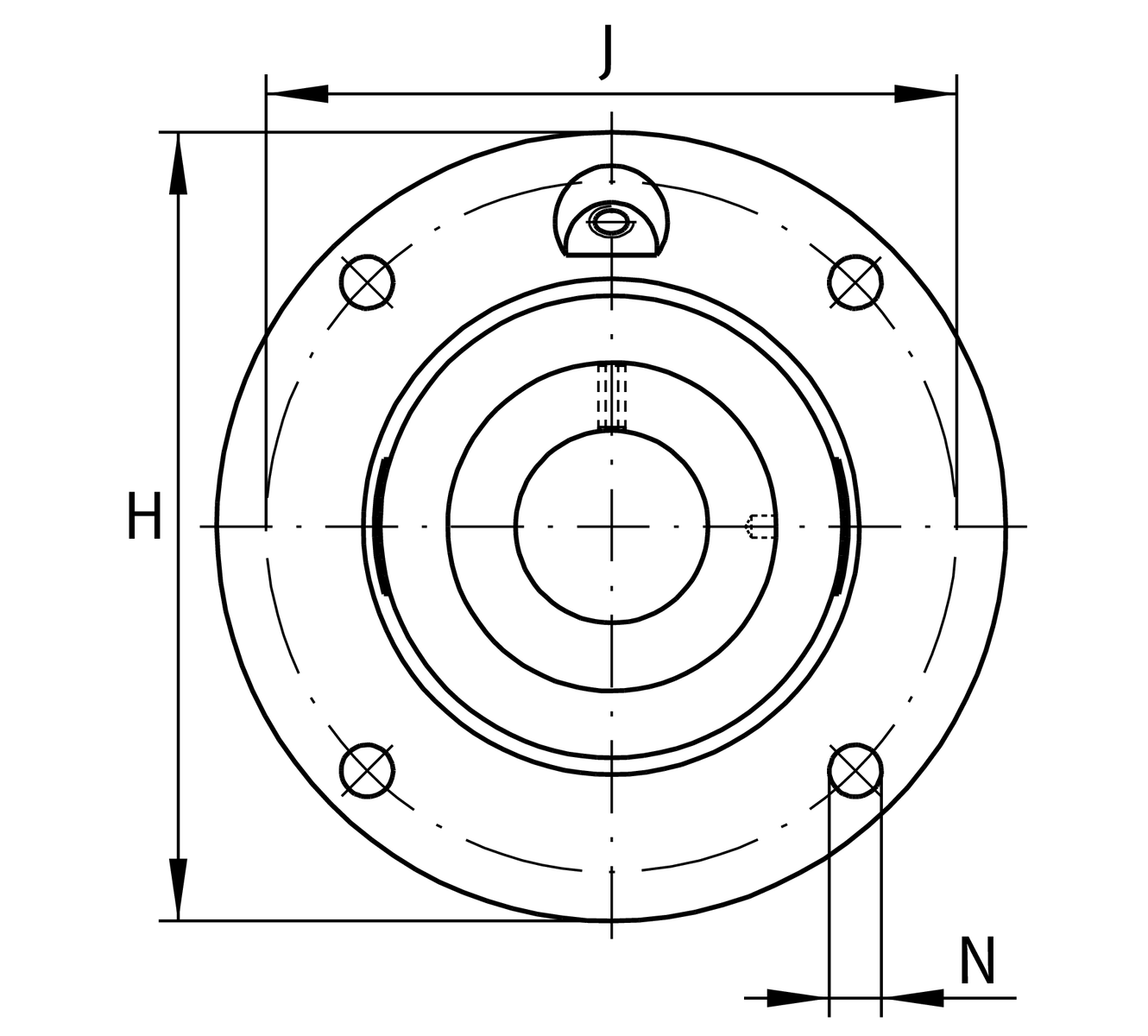

安裝尺寸
| J | 90 mm | Pitch circle diameter (holes) |
| N | 9 mm | 固定內徑 |
| T1 | 10 mm | Height spigot |
| Z | 70 mm | Diameter spigot |
h8 | Diameter spigot clearance | |
| n | 4 | 螺絲孔數 |

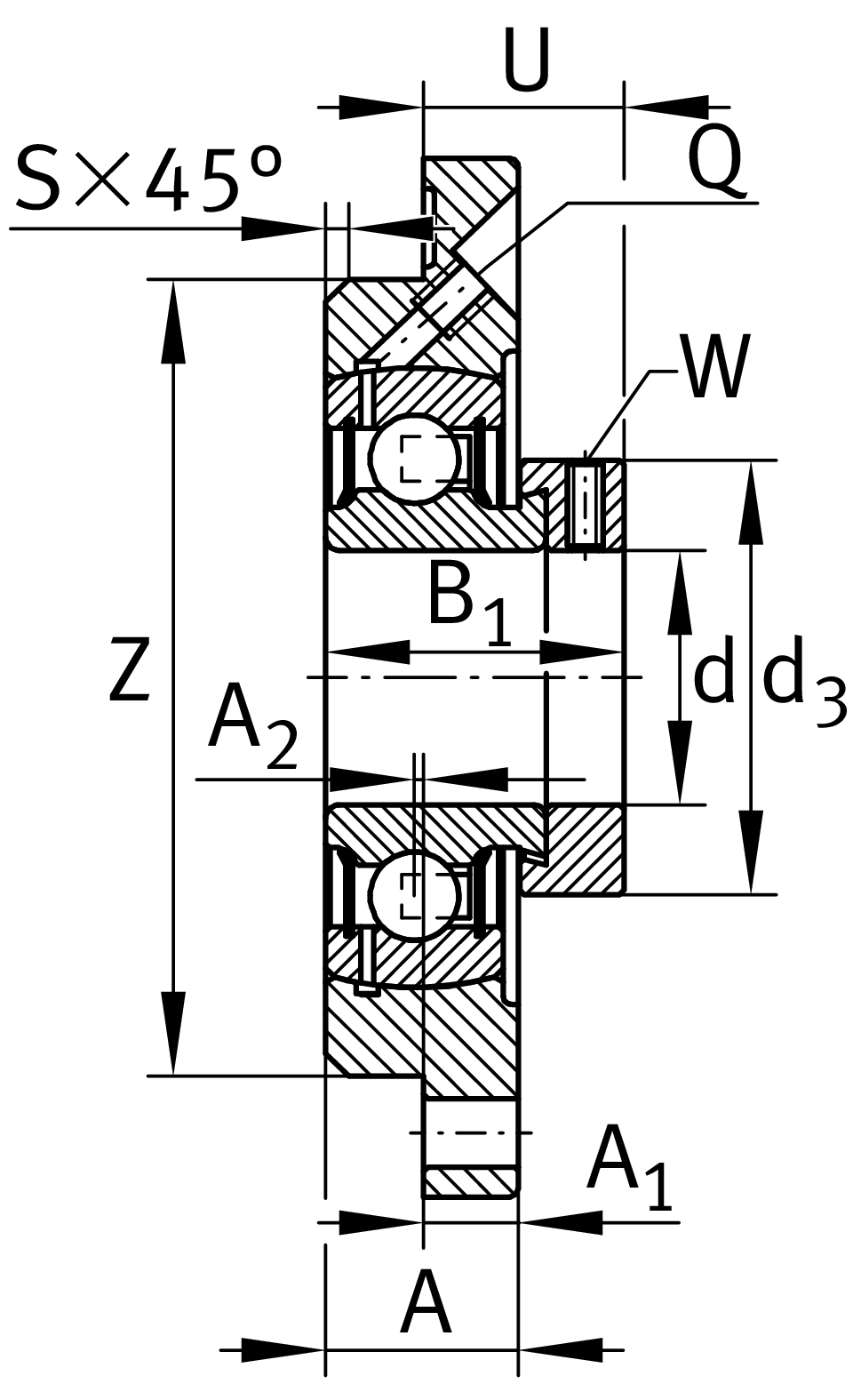

尺寸
| A | 19 mm | 外殼高度 |
| A1 | 9 mm | 厚度 of flange |
| A2 | 2.5 mm | 滾道距離 |
| S | 2 mm | 倒角寬度 |
| Q | M6 | 用於潤滑的連接螺紋 |
附加資訊
1 | 外殼數量 | |
ME05 | 軸承座 | |
GRAE25-XL-NPP-B | 軸承型號 | |
KASK05 | Protecting cap |
溫度範圍
| Tmin | -20 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
您目前的產品型號
| Groove | N | Cast iron 軸承座 with undercut slot for end caps |
| Material | GG | 灰鑄鐵 |
