主要尺寸與性能資料
| Cr | 1,720,000 N | 基本額定動載荷，徑向 |
| C0r | 920,000 N | 基本額定靜態負荷，徑向 |
| d | 100 mm | 內徑 bearing |
| D | 150 mm | 外徑 bearing |
| l4 | 360 mm | 內螺紋頭總長度 |
| B | 70 mm | 內圈寬度, |
| d2 | 230 mm | 外眼徑 |
| ≈m | 29.8 kg | 重量 |

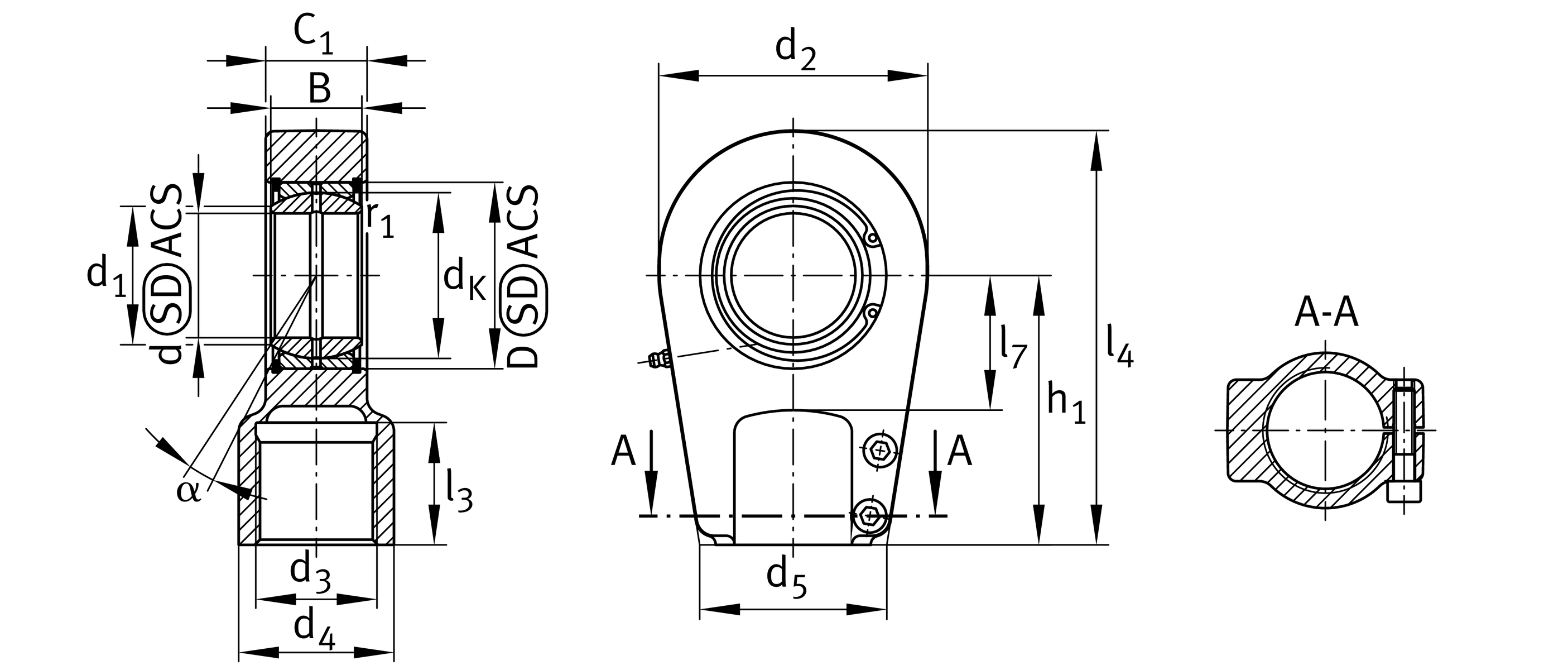

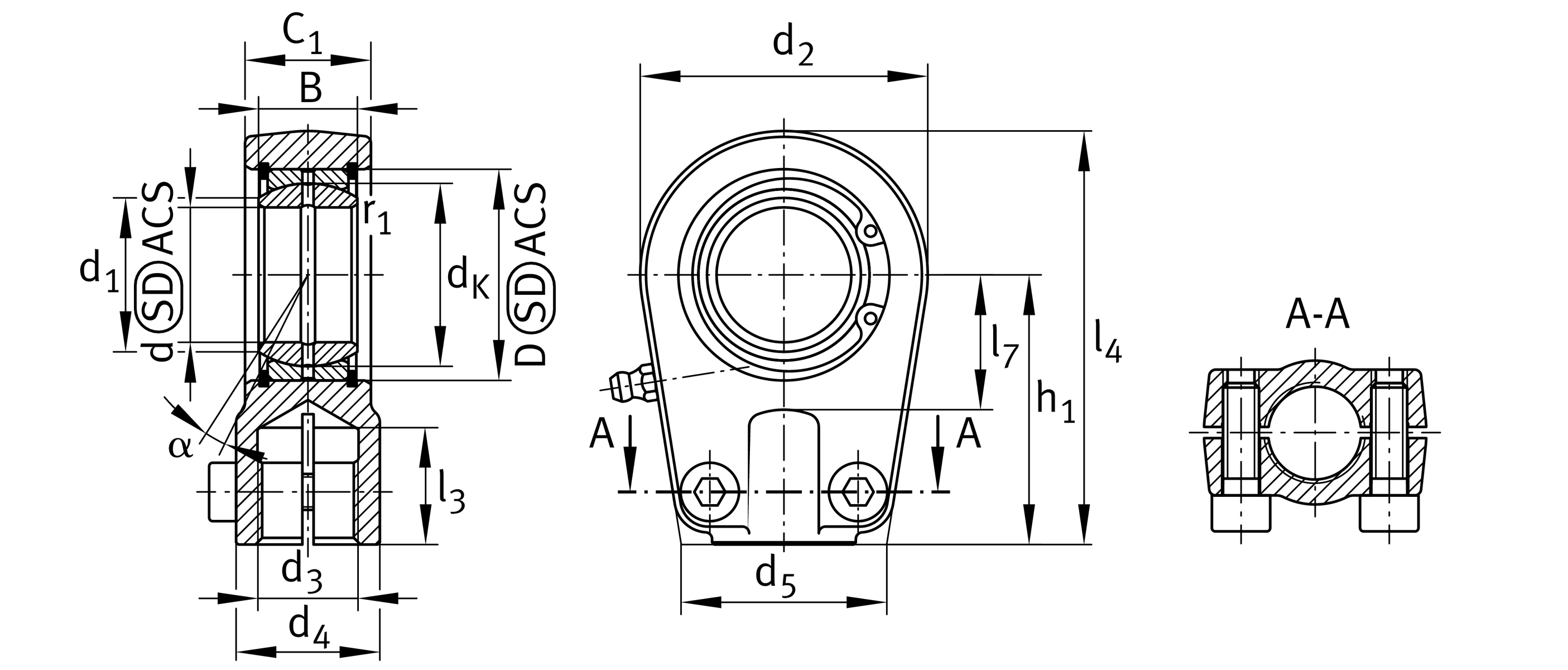

尺寸
| dK | 130 mm | 球直徑 |
| d3 | M110x2 | 螺紋尺寸 |
| d4 | 138 mm | 柄徑 |
| h1 | 235 mm | 柄長 內螺紋頭 |
| C1 | 70 mm | 桿端寬度 |
| α | 7 ° | 傾斜角度 |
| l3 | 111 mm | 螺紋長度 內螺紋 |
| l7 | 105 mm | 軸心鑽孔起始距離 |
| d 7 | M24x65 | Diameter |
| d5 | 200 mm | 柄直徑，大 |
| C2 | 65 mm | 寬度 |
| Gr | 0 - 0,085 mm | 徑向間隙 |
| MA | 660 Nm | Tightening torque |
| dOT | 0 mm | 內徑 bearing, 公差上限 |
| dUT | -0.02 mm | 內徑 bearing, 較低的公差 |
| BOT | 0 mm | 內圈寬度, 公差上限 |
| BUT | -0.2 mm | 內圈寬度, 較低的公差 |
| Grmax | 0.085 mm | 最大徑向間隙 |
| Grmin | 0 mm | 徑向間隙，最小 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 130 °C | 最高操作溫度 |
安裝尺寸
| d1 | 109.5 mm | 外法蘭直徑 內圈 |
| r1smin | 1 mm | 邊緣間距 |
您目前的產品型號
| Sealing | 2RS | 兩側唇形密封 |
