主要尺寸與性能資料
| d | 25 mm | 內徑 |
| D | 47 mm | 外徑 |
| B | 12 mm | 寬度 |
| Cr | 16,000 N | 基本額定動載荷，徑向 |
| C0r | 9,900 N | 基本額定靜態負荷，徑向 |
| Cur | 690 N | 疲勞負載極限，徑向 |
| nG | 8,200 1/min | 極限轉速 |
| ≈m | 0.071 kg | 重量 |
安裝尺寸
| da min | 28.2 mm | 軸肩最小直徑 |
| Da max | 43.8 mm | 殼肩最大直徑 |
| Db max | 45 mm | 殼肩最大直徑 |
| ra max | 0.6 mm | 軸最大圓角半徑 |
| ra1 max | 0.3 mm | 外殼最大圓角半徑 |

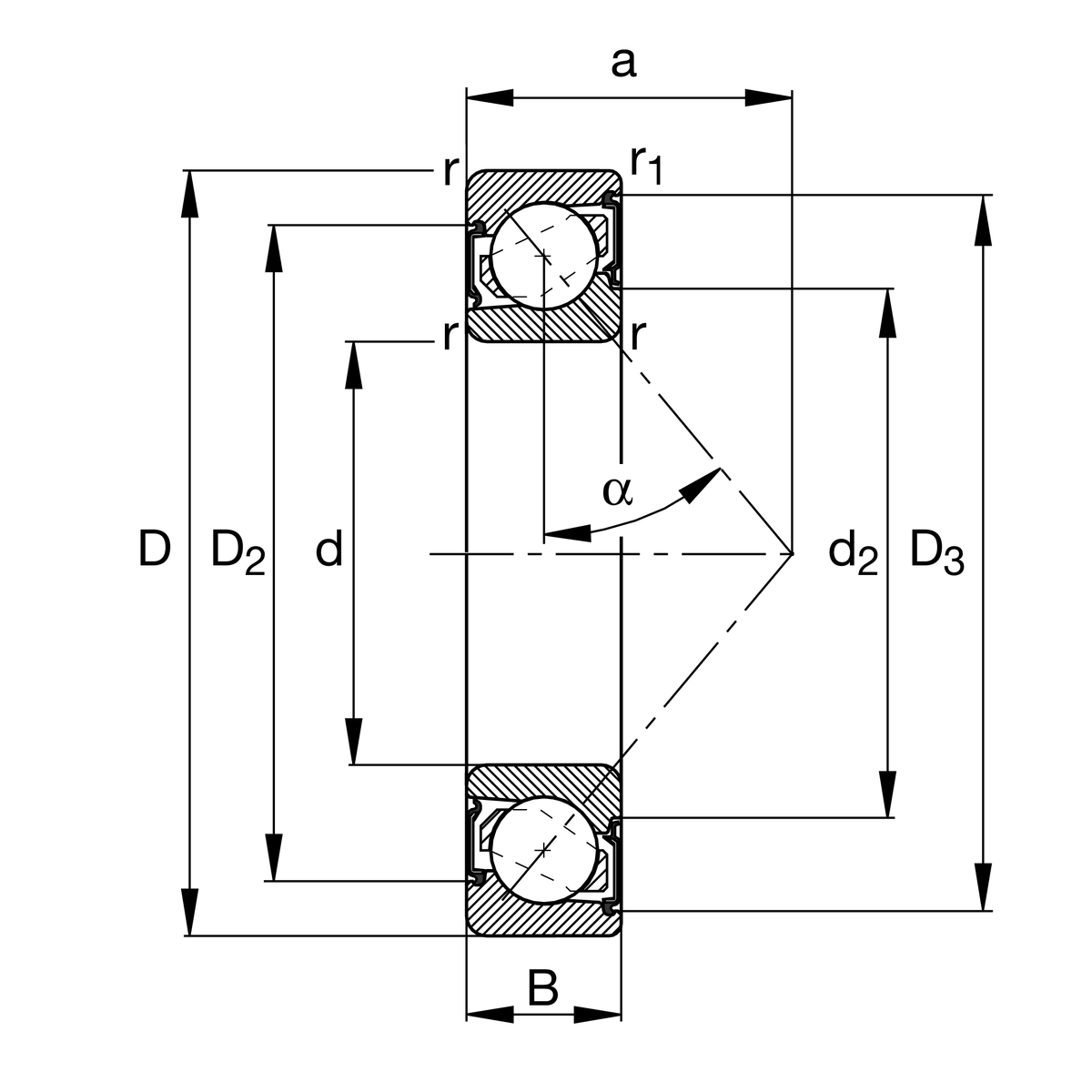

尺寸
| rmin | 0.6 mm | 最小倒角尺寸 |
| r1 min | 0.3 mm | 最小倒角尺寸 |
| D1 | 39.83 mm | 外圈寬側面台肩直徑 |
| D2 | 40.5 mm | Caliber diameter on outer ring wide side face |
| D3 | 44.81 mm | Caliber diameter on outer ring small side face |
| d1 | 33.94 mm | 內圈寬側面台肩直徑 |
| d2 | 31.52 mm | Caliber diameter on inner ring wide side face |
| a | 21.5 mm | 壓力錐頂點之間的距離 |
| α | 40 ° | 接觸角 |
溫度範圍
| Tmin | -20 °C | 最低工作溫度 |
| Tmax | 100 °C | 最高操作溫度 |
附加資訊
| Vmax | -4 µm | 每組最大預載 |
| Tol(+) | 8 µm | 每套軸向間隙或預緊力公差 |
| FV max | 115 N | 預緊力 |
您目前的產品型號
| 優化設計 | B | B |
| Sealing | 2RS | 兩側接觸式密封 |
| Cage | TVP | 玻璃纖維增強聚醯胺 PA66 實體保持架 |
| Tolerance class | PN | 正常（PN） |
| Dimensional / heat stabilization | S0 | 環尺寸穩定達 150° |
| Bearing with matched conditions for fitting in pairs | UL | 輕預壓軸承組 |
| Lubricant | GA14 | Ball bearing grease, low noise, standard for D<=62mm |
