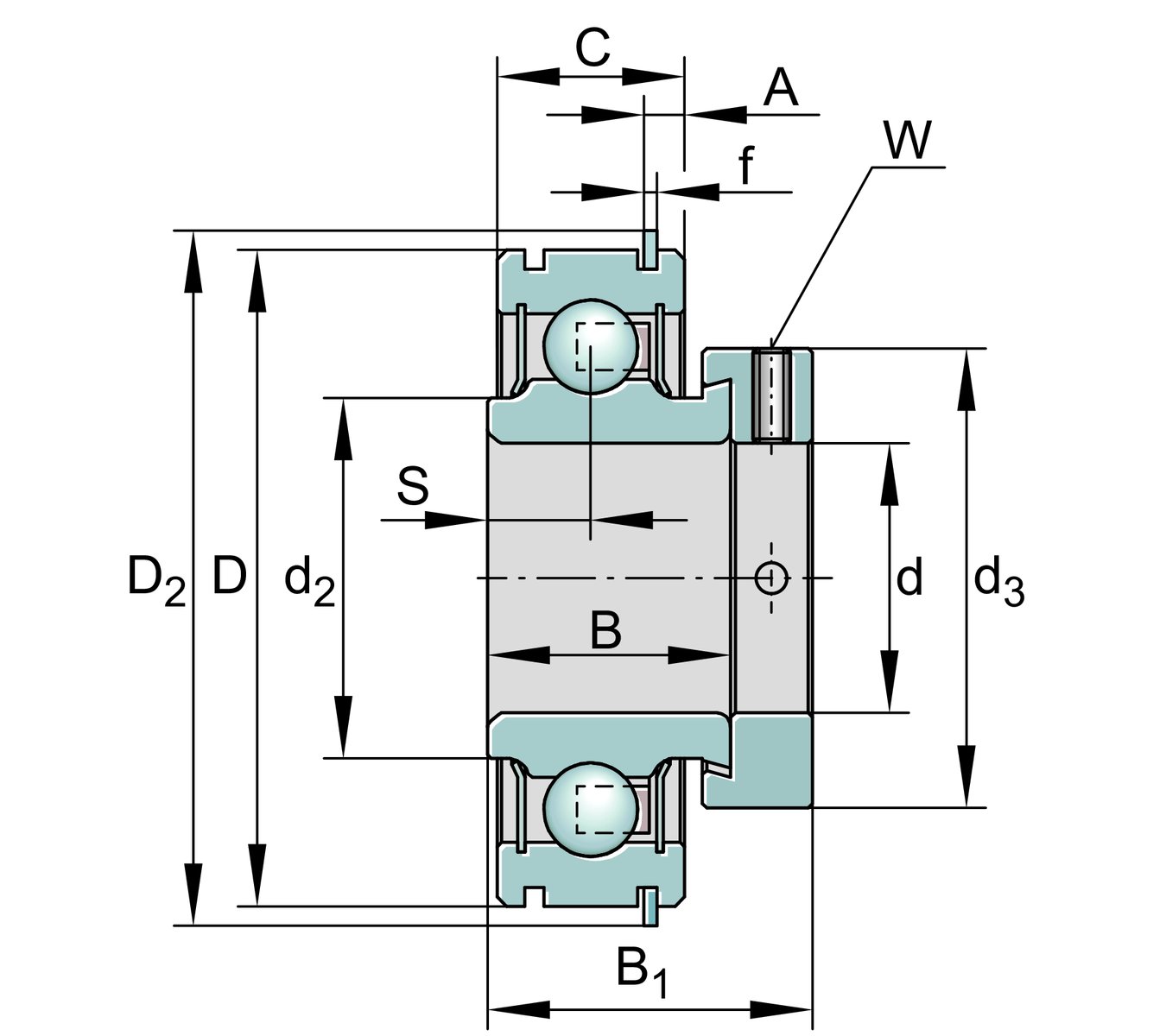

主要尺寸與性能資料
| d | 20 mm | 內徑 |
| D | 47 mm | 外徑 |
| B | 21.4 mm | 寬度 |
| B1 | 31 mm | 鎖環總寬度 |
| Cr | 12,800 N | 基本額定動載荷，徑向 |
| C0r | 6,600 N | 基本額定靜態負荷，徑向 |
| Cur | 345 N | 疲勞負載極限，徑向 |
| ≈m | 0.17 kg | 重量 |
尺寸
| C | 14 mm | 外圈寬度 |
| S | 7.5 mm | 滾道距離 |
| d2 | 26.9 mm | 密封內圈擋邊直徑 |
| d3 | 33 mm | 鎖緊環/鎖緊螺帽外徑 |
| A | 3.58 mm | 卡環距離 |
0 mm | 上距離擋圈公差 | |
-0.25 mm | 較低距離的擋圈公差 | |
| W | 3 mm | 平面寬度 |
| D2 | 52.7 mm | 卡環外徑 |
0 mm | 卡環寬度公差上限 | |
-0.1 mm | 較低的卡環寬度公差 |
計算參數s
| f0 | 13.1 | 計算參數 |
您目前的產品型號
| Sealing | NPP | 兩側唇形密封 |
