主要尺寸與性能資料
| d | 20 mm | 內徑 |
| D | 80 mm | 外徑 |
| H | 60 mm | Hight |
| Ca | 64,000 N | 基本額定動載荷，軸向 |
| C0a | 141,000 N | 基本額定靜態載荷，軸向 |
| Cr | 22,600 N | 基本額定動載荷，徑向 |
| C0r | 36,000 N | 基本額定靜態負荷，徑向 |
| Cua | 13,100 N | 疲勞負荷極限，軸向 |
| Cur | 5,200 N | 疲勞負載極限，徑向 |
| nG Oil | 6,000 1/min | 油潤滑極限轉速 |
| nG Grease | 1,500 1/min | 脂潤滑的極限轉度 |
| MRL | 1.3 Nm | Bearing friction torque |
| ≈m | 0.91 kg | 重量 |

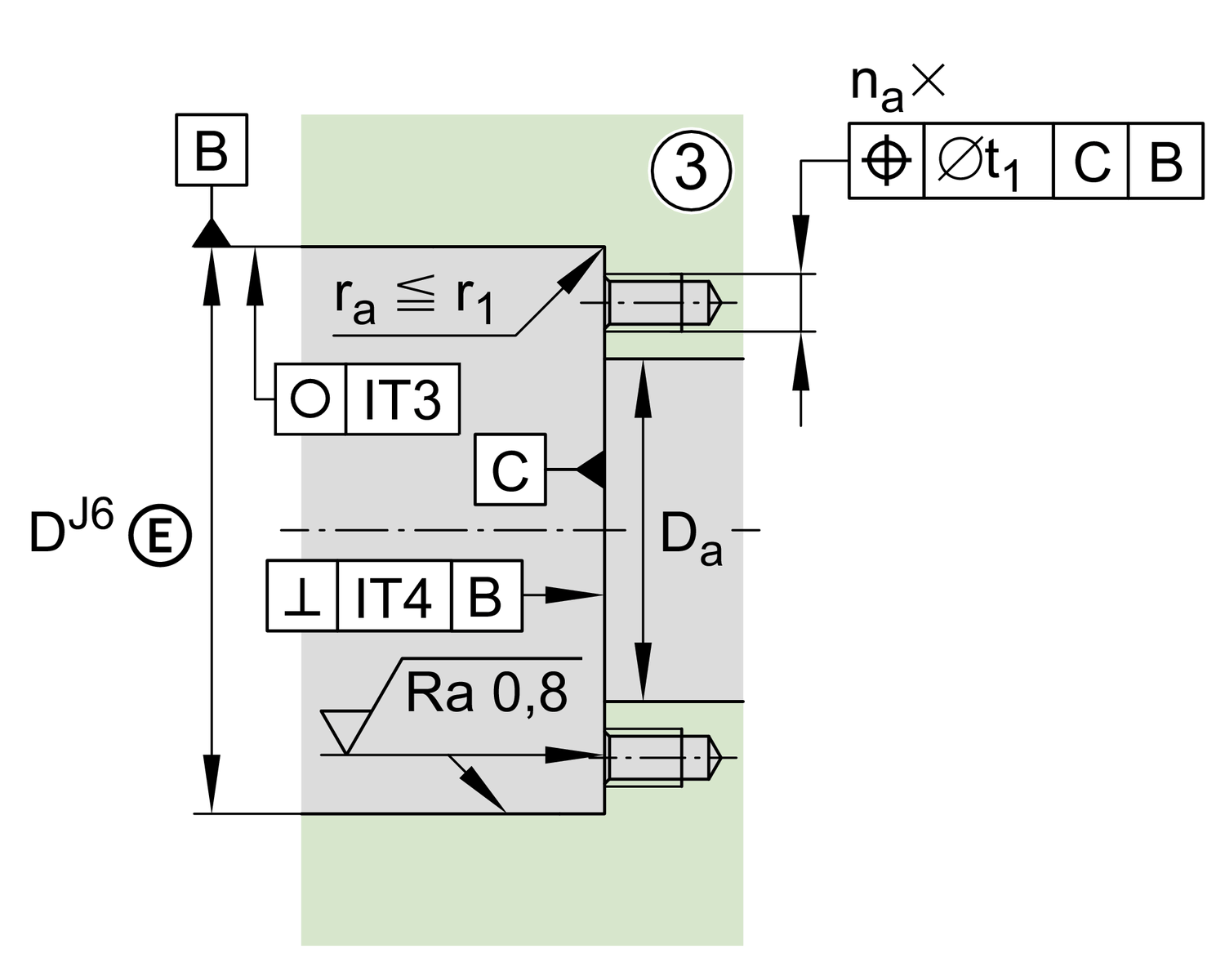

安裝尺寸
| Da max | 53 mm | 殼肩最大直徑 |
| da min | 38 mm | 軸肩最小直徑 |
| t1 | 0.1 mm | Position bore in the 軸承座 |

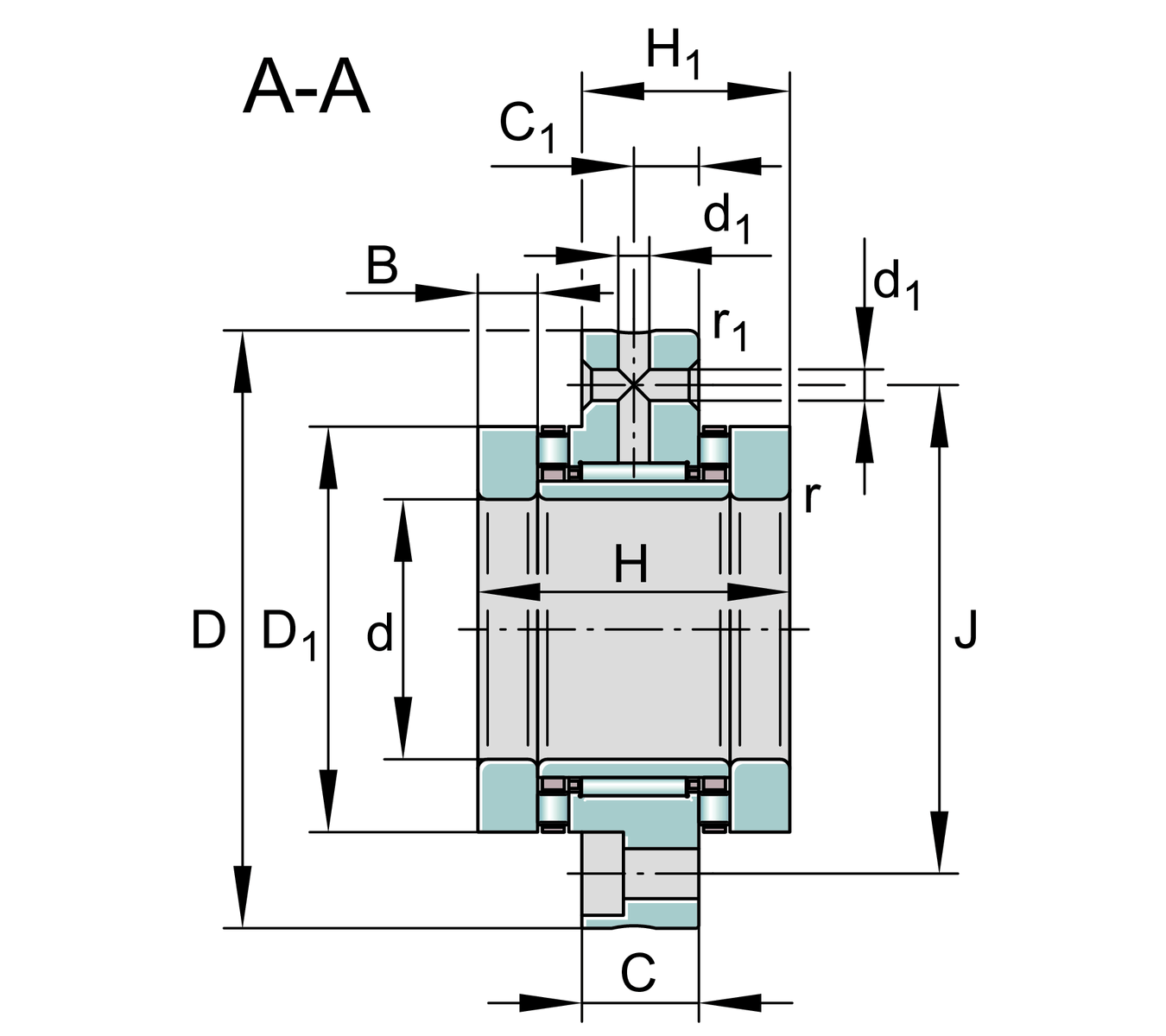

尺寸
| H1 | 38 mm | 外圈高度 over wave washer |
| C | 18 mm | 外圈寬度 |
| C1 | 10 mm | 至潤滑孔距離 |
| D1 | 52 mm | 軸墊圈裂口直徑 |
| B | 12.5 mm | 內圈寬度 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| d1 | 3.2 mm | 潤滑孔直徑 |

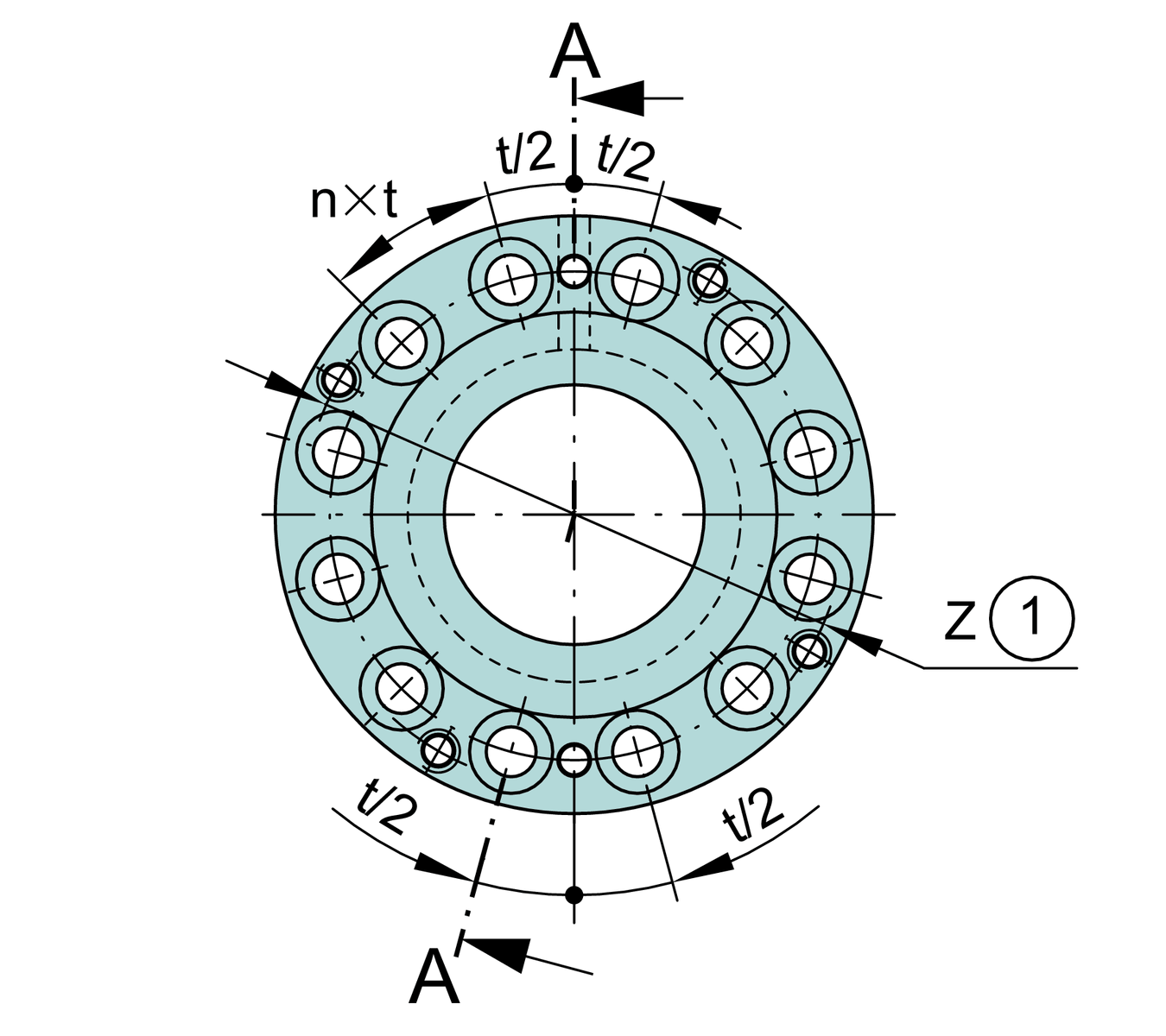

| J | 63 mm | Pitch circle diameter (holes) |
| n | 12 | 螺絲孔數 |
| n x t | 30 ° | Split |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
附加資訊
| caL | 2,300 N/µm | 軸向剛性 |
| ckL | 400 Nm/mrad | Tilting stiffness |
| Mm | 1.98 kg*cm2 | 質量慣性矩 |
1 µm | 軸向跳動 | |
| radial | ZMA20/52 | 推薦用於徑向鎖定的 INA 精密鎖緊螺母 (not included) |
| axial | AM20 | 推薦用於軸向鎖定的 INA 精密鎖緊螺母 (not included) |
| MA | 38 Nm | 擰緊扭力螺母 |
17,623 N | Required locknut force | |
M6 | Screw size | |

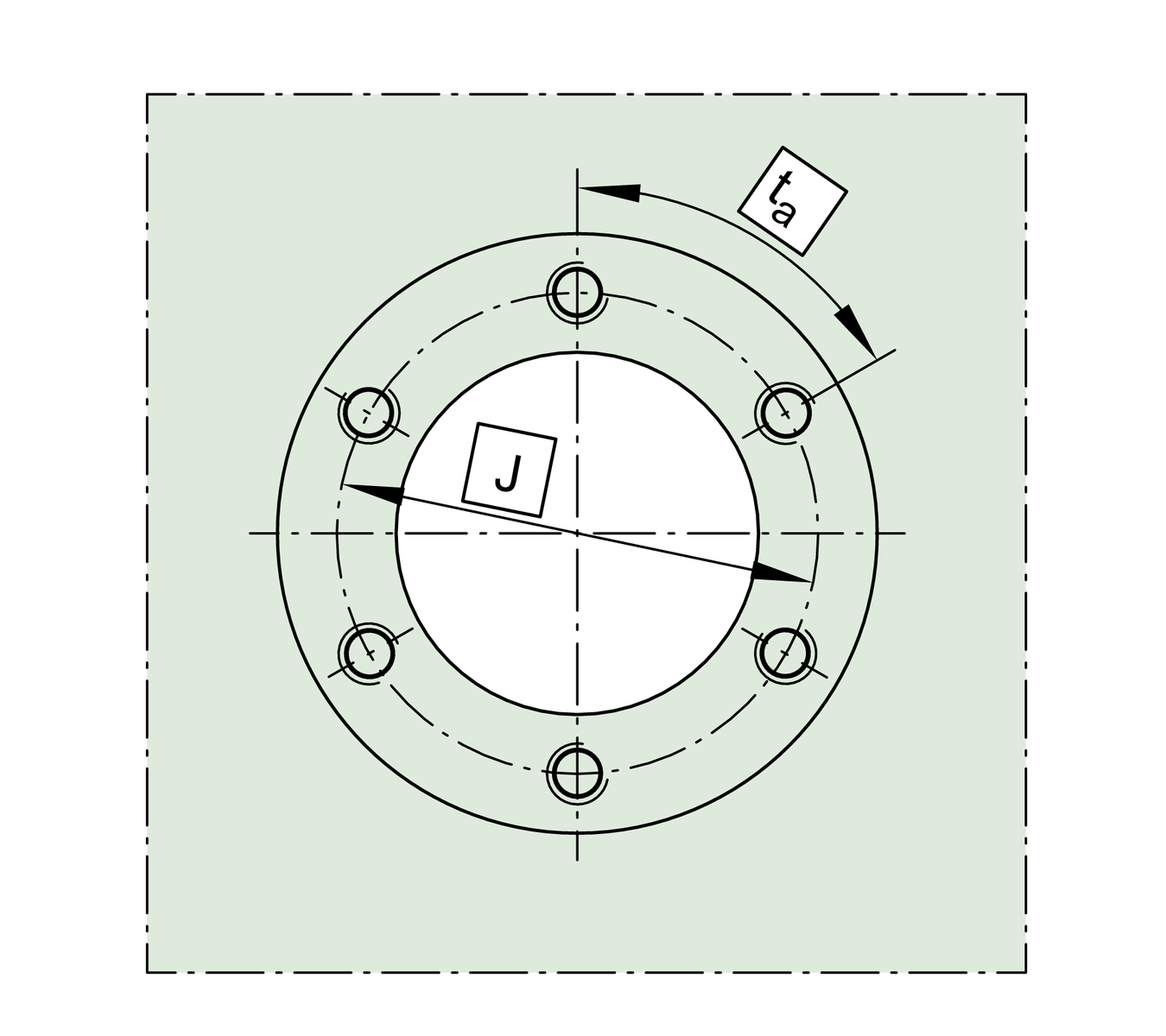

| na | 12 | Number of screws |
| na x ta | 30 ° | Division (screwing holes) |
您目前的產品型號
| Cage | TV | PA66 塑膠保持架 |
