n.r.
D | Change mark | |
| ≈m | 1.18 kg | 重量 |

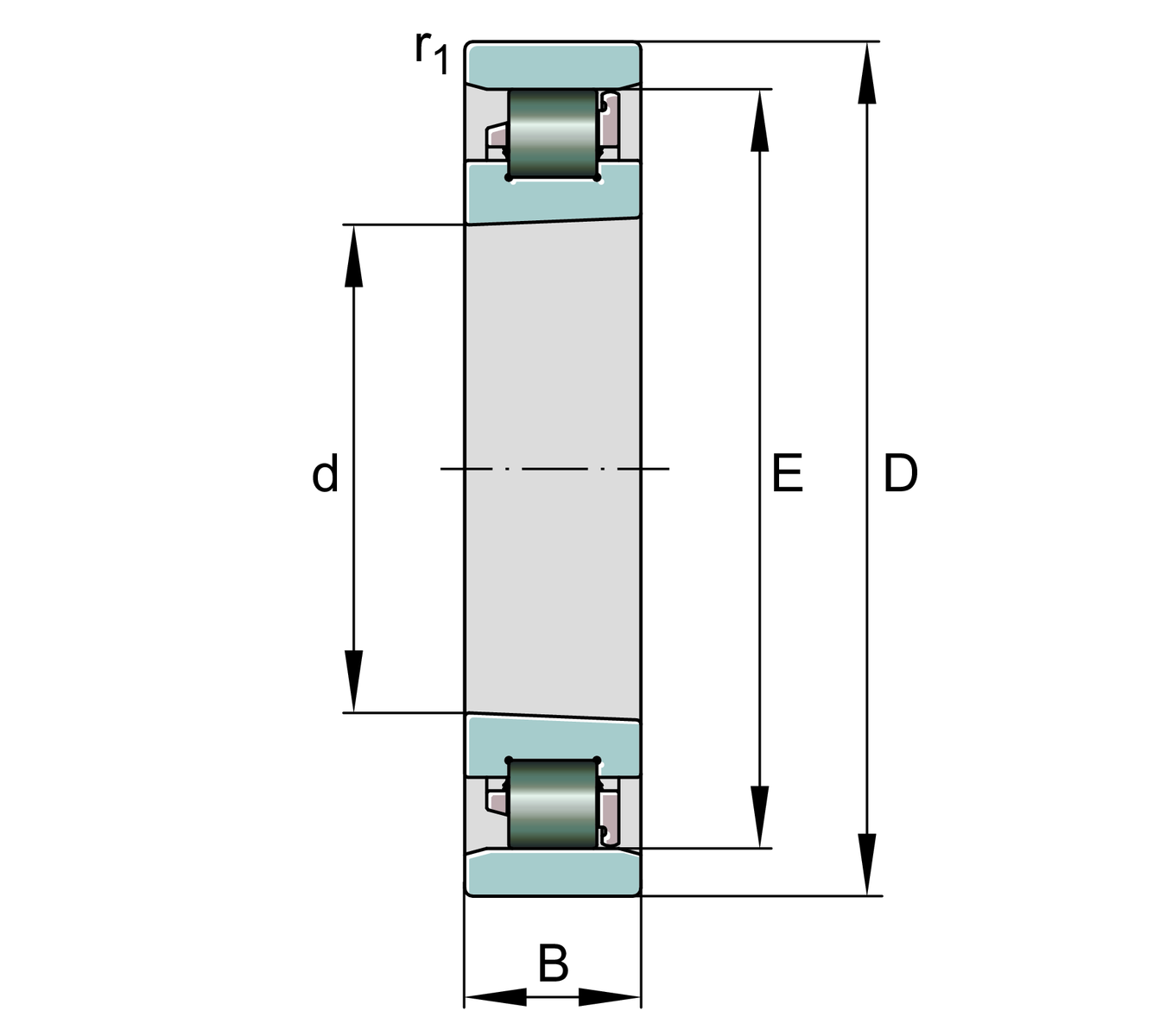

主要尺寸與性能資料
| d | 90 mm | 內徑 |
| D | 140 mm | 外徑 |
| B | 24 mm | 寬度 |
| Cr | 89,000 N | 基本額定動載荷，徑向 |
| C0r | 100,000 N | 基本額定靜態負荷，徑向 |
| Cur | 15,500 N | 疲勞負載極限，徑向 |
| nG Grease | 12,700 1/min | 脂潤滑的極限轉度 |
| nG Oil | 15,000 1/min | 油潤滑極限轉速 |

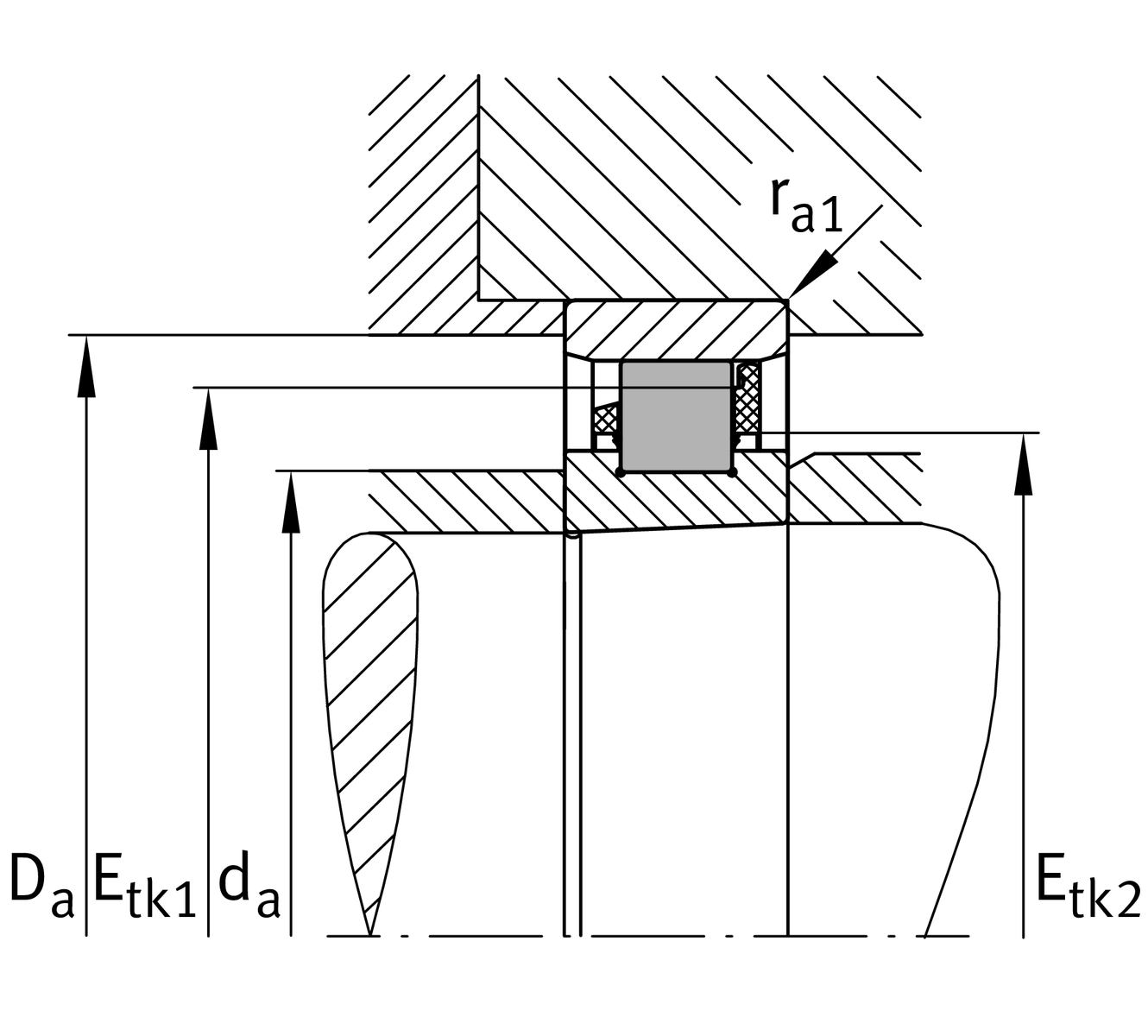

安裝尺寸
| da | 105 mm | 直徑軸肩 |
h12 | 直徑軸肩 tolerance | |
| Da | 128.5 mm | 外殼肩部直徑 |
H12 | 外殼肩部直徑 tolerance | |
| Etk 1 nom | 124 mm | Injection pitch diameter min |
| Etk 2 nom | 111.1 mm | Injection pitch diameter nom |
| ra1 max | 1 mm | 最大凹槽半徑 |
尺寸
| r1 min | 1.1 mm | 最小倒角尺寸 |

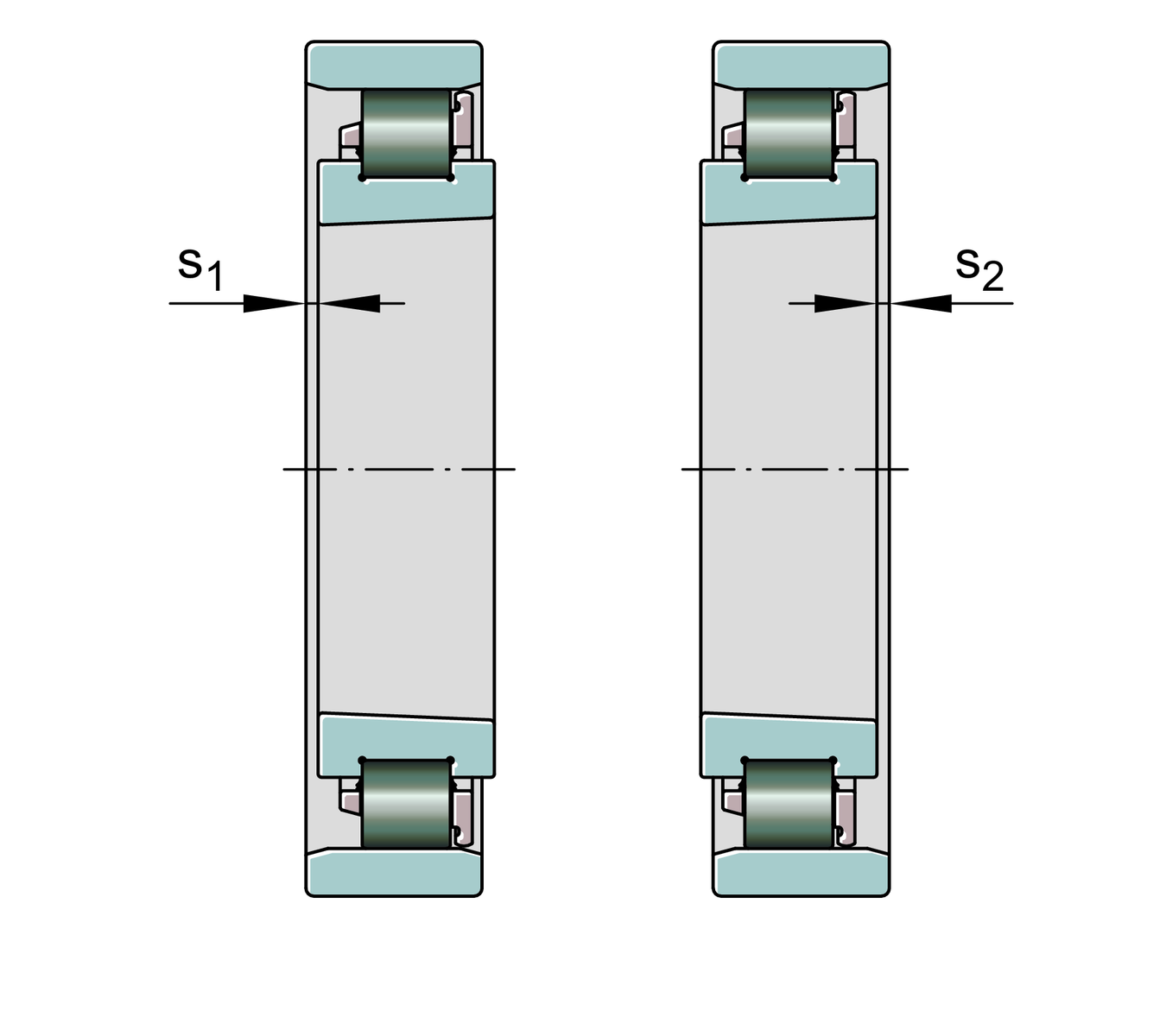

| s1 | 2.2 mm | 軸向位移 |
| s2 | 4.4 mm | 軸向位移 |
| E | 127 mm | 外圈滾道直徑 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 150 °C | 最高操作溫度 |
您目前的產品型號
| Cage | PVPA1 | PEEK-cage |
| Tolerance class | SP | 公差等級SP |
| Bore type | K | 錐度，錐度1:12 |
| Radial internal clearance | C1 (Group 1) | 內部間隙小於C2 |
| Number of rolling element rows | 1 | 單列設計 |
