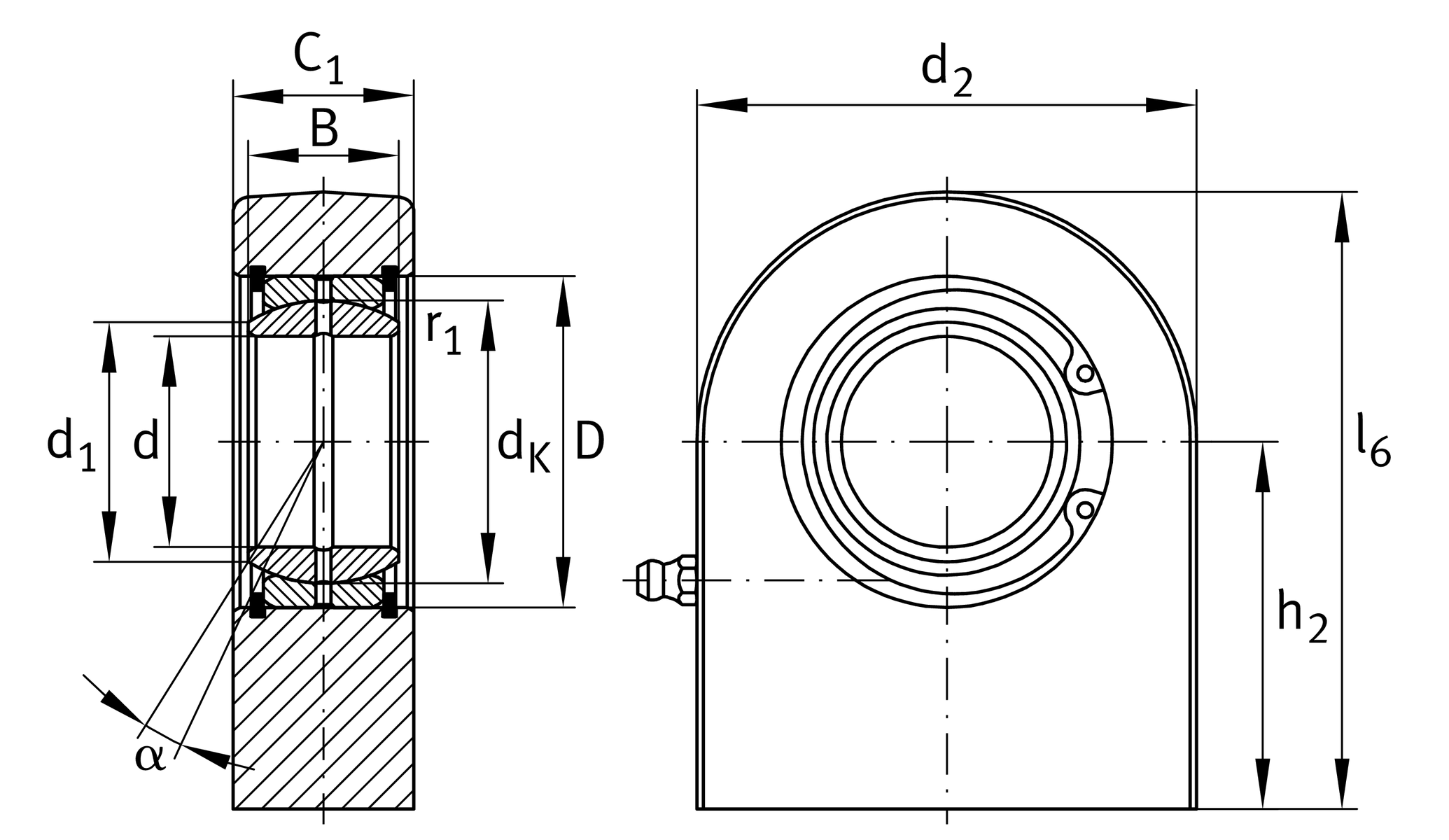

主要尺寸與性能資料
| Cr | 489,000 N | 基本額定動載荷，徑向 |
| C0r | 1,350,000 N | 基本額定靜態負荷，徑向 |
| d | 90 mm | 內徑 bearing |
| d2 | 226 mm | 外眼徑 |
| l6 | 263 mm | 總長度 welding head |
| D | 130 mm | 外徑 bearing |
| B | 60 mm | 內圈寬度 |
| ≈m | 23.5 kg | 重量 |
尺寸
| dK | 115 mm | 球直徑 |
| α | 5 ° | 傾斜角度 |
| C1 | 65 mm | 桿端寬度 |
| C1 max | 69 mm | 桿端寬度, max. |
| h2 | 150 mm | Shank Length Welding Head |
| dUT | -0.02 mm | 內徑 bearing, 較低的公差 |
| dOT | 0 mm | 內徑 bearing, 公差上限 |
| BUT | -0.2 mm | 內圈寬度, 較低的公差 |
| BOT | 0 mm | 內圈寬度, 公差上限 |
| Gr | 0,055 - 0,142 | 徑向間隙 |
| Grmax | 0.142 mm | 最大徑向間隙 |
| Grmin | 0.055 mm | 徑向間隙，最小 |
安裝尺寸
| r1smin | 1 mm | 邊緣間距 |
| d1 | 98.1 mm | 外法蘭直徑 內圈 |
溫度範圍
| Tmin | -60 °C | 最低工作溫度 |
| Tmax | 200 °C | 最高操作溫度 |
您目前的產品型號
| Sealing | 沒有 |
