主要尺寸與性能資料
| d | 120 mm | 內徑 |
| D | 260 mm | 外徑 |
| B | 86 mm | 寬度 |
| Cr | 930,000 N | 基本額定動載荷，徑向 |
| C0r | 1,010,000 N | 基本額定靜態負荷，徑向 |
| Cur | 169,000 N | 疲勞負載極限，徑向 |
| nG | 4,550 1/min | 極限轉速 |
| nϑr | 1,980 1/min | 參考轉速 |
| ≈m | 23.66 kg | 重量 |

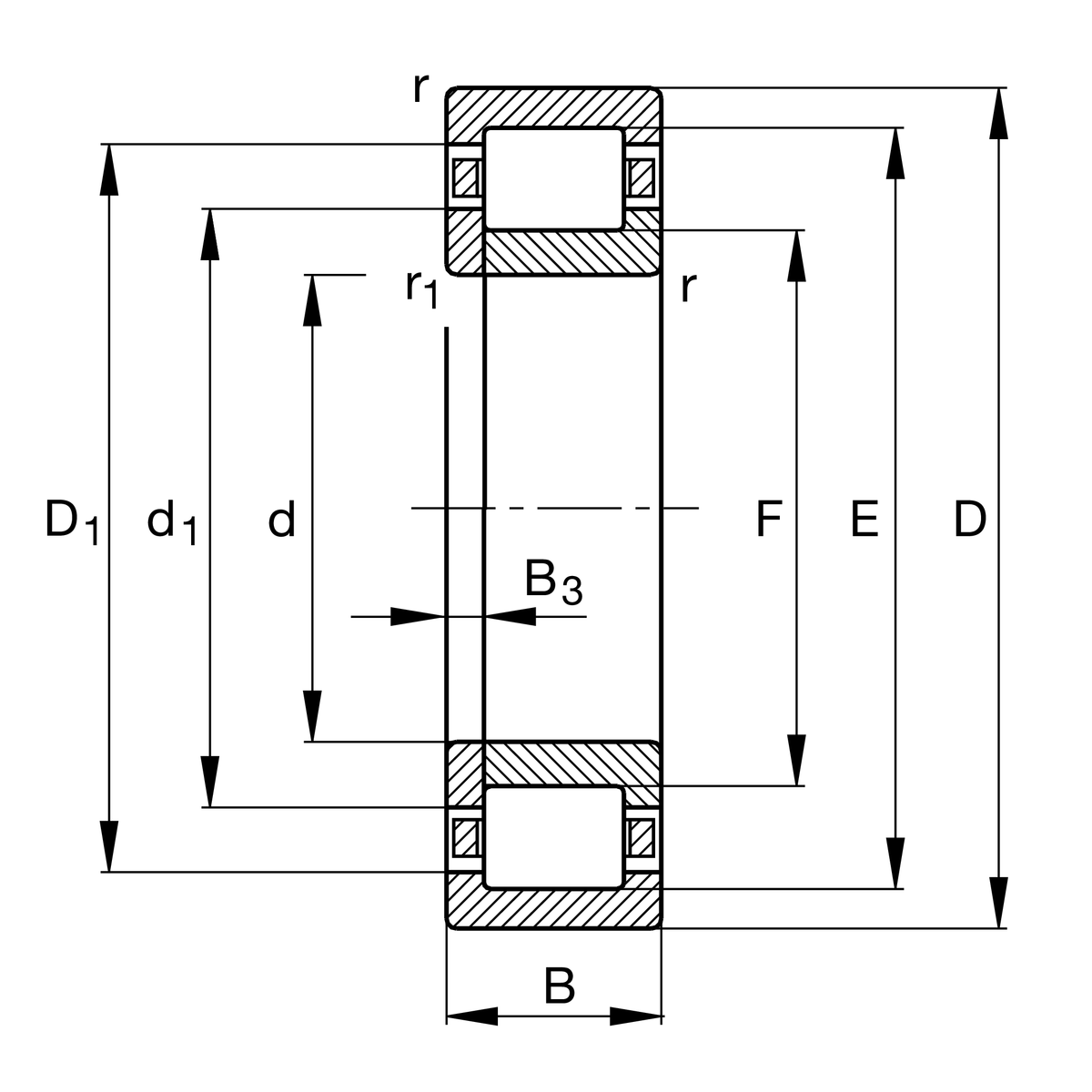

安裝尺寸
| d1 | 168.1 mm | 內圈最大擋邊直徑 |
| D1 min | 218.7 mm | 外圈最小擋邊直徑 |
| da min | 134 mm | 軸肩最小直徑 |
| dc min | 171 mm | 最小軸肩 |
| Da max | 246 mm | 殼肩最大直徑 |
| ra max | 2.5 mm | 最大凹槽半徑 |
尺寸
| rmin | 3 mm | 最小倒角尺寸 |
| r1 min | 3 mm | 最小倒角尺寸 |
| E | 230 mm | 外圈滾道直徑 |
| F | 154 mm | 內圈滾道直徑 |
| B3 | 12 mm | 鬆配肋寬度 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 150 °C | 最高操作溫度 |
您目前的產品型號
| Design | E | 增加額定載荷設計 |
| Cage | M1 | 兩片式黃銅保持架滾輪引導 |
| Radial internal clearance | CN (Group N) | 正常內部間隙 |
| Tolerance class | PN | 正常（PN） |
| Number of rolling element rows | 1 | 單列設計 |
