主要尺寸與性能資料
| d | 90 mm | 內徑 |
| D | 190 mm | 外徑 |
| B | 64 mm | 寬度 |
| Cr | 156,000 N | 基本額定動載荷，徑向 |
| C0r | 58,000 N | 基本額定靜態負荷，徑向 |
| Cur | 3,100 N | 疲勞負載極限，徑向 |
| nG | 5,100 1/min | 極限轉速 |
| nϑr | 5,000 1/min | 參考轉速 |
| ≈m | 8.35 kg | 重量 |
安裝尺寸
| da min | 104 mm | 軸肩最小直徑 |
| da max | 112 mm | Maximum 直徑軸肩 |
| Da max | 176 mm | 殼肩最大直徑 |
| db min | 100 mm | 套筒最小內腔直徑 |
| Ba min | 7 mm | 套筒最小空腔寬度 |
| ra max | 2.5 mm | 最大圓角半徑 |
尺寸
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 159.81 mm | 外圈肩徑 |
| d1 | 115.7 mm | 內圈肩徑 |

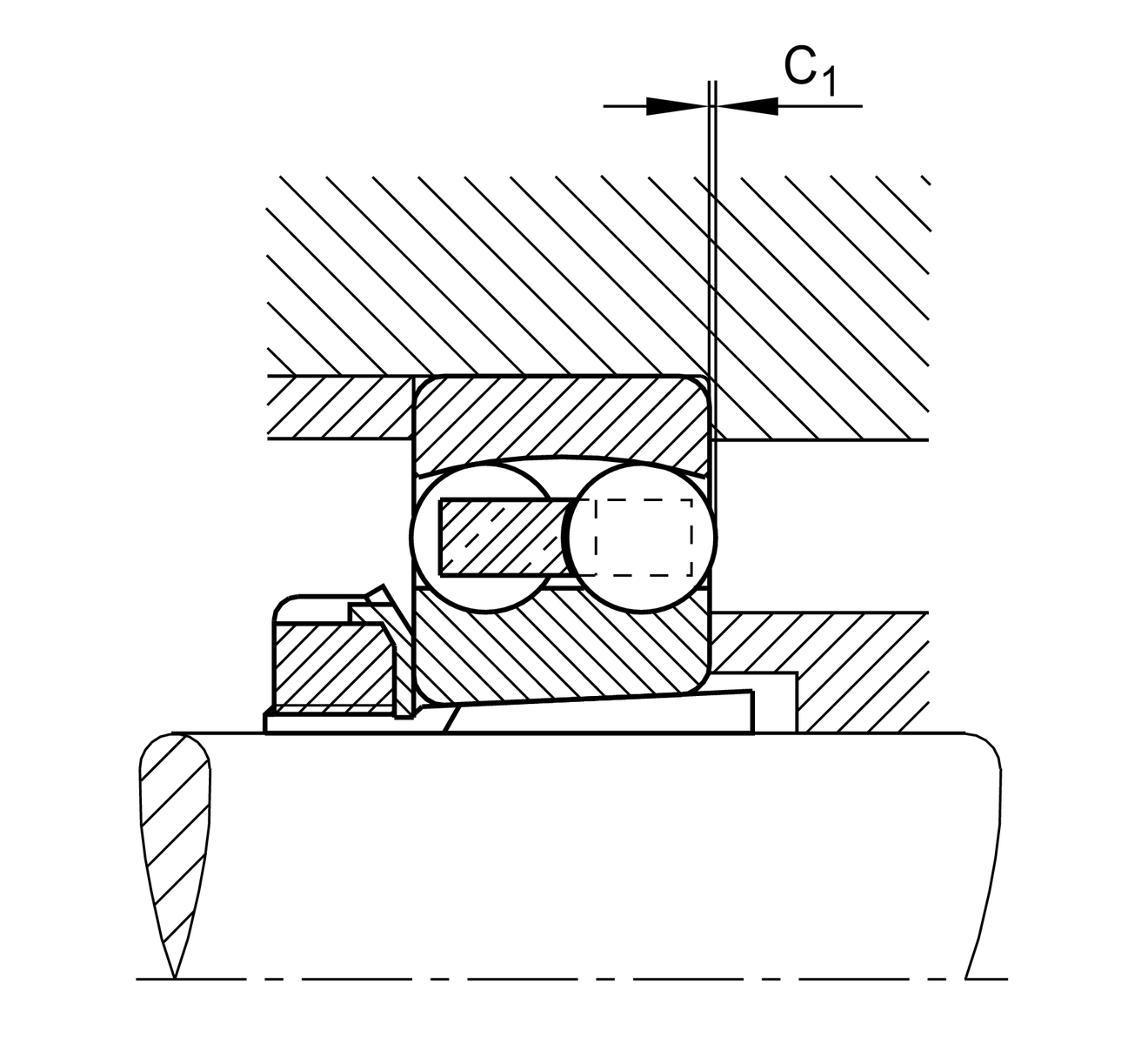

| C1 | 0.1 mm | 懸伸滾動體 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 150 °C | 最高操作溫度 |
計算參數s
| e | 0.39 | Fa/Fr對於差分的適用性的限制值。 X 和 Y 參數 |
| Y1 | 1.64 | 動態軸向負載係數 |
| Y2 | 2.53 | 動態軸向負載係數 |
| Y0 | 1.71 | 靜態軸向負荷係數 |
附加資訊
H2318 | 緊定套 |
您目前的產品型號
| Bore type | K | 錐度，錐度1:12 |
| Sealing | 沒有 | 未密封 |
| Cage | M | 黃銅實體保持架, ball guided |
| Tolerance class | PN | 正常（PN） |
| Lubricant | 沒有 | 軸承未潤滑 |
| Radial internal clearance | C3 (Group 3) | 內部間隙大於CN |
