主要尺寸與性能資料
| d | 20 mm | 內徑 |
| H | 90.5 mm | Height flange |
| H | 90.5 mm | 法蘭寬度 |
| U | 25.5 mm | 總高度單位 |
| B1 | 31 mm | 鎖環總寬度 |
| Cur | 345 N | 疲勞負載極限，徑向 |
| Cr | 13,600 N | 基本額定動載荷，徑向 |
| C0r | 6,600 N | 基本額定靜態負荷，徑向 |
| C0r G | 3,200 N | Load carrying capacity (軸承座) |
| ≈m | 0.32 kg | 重量 |

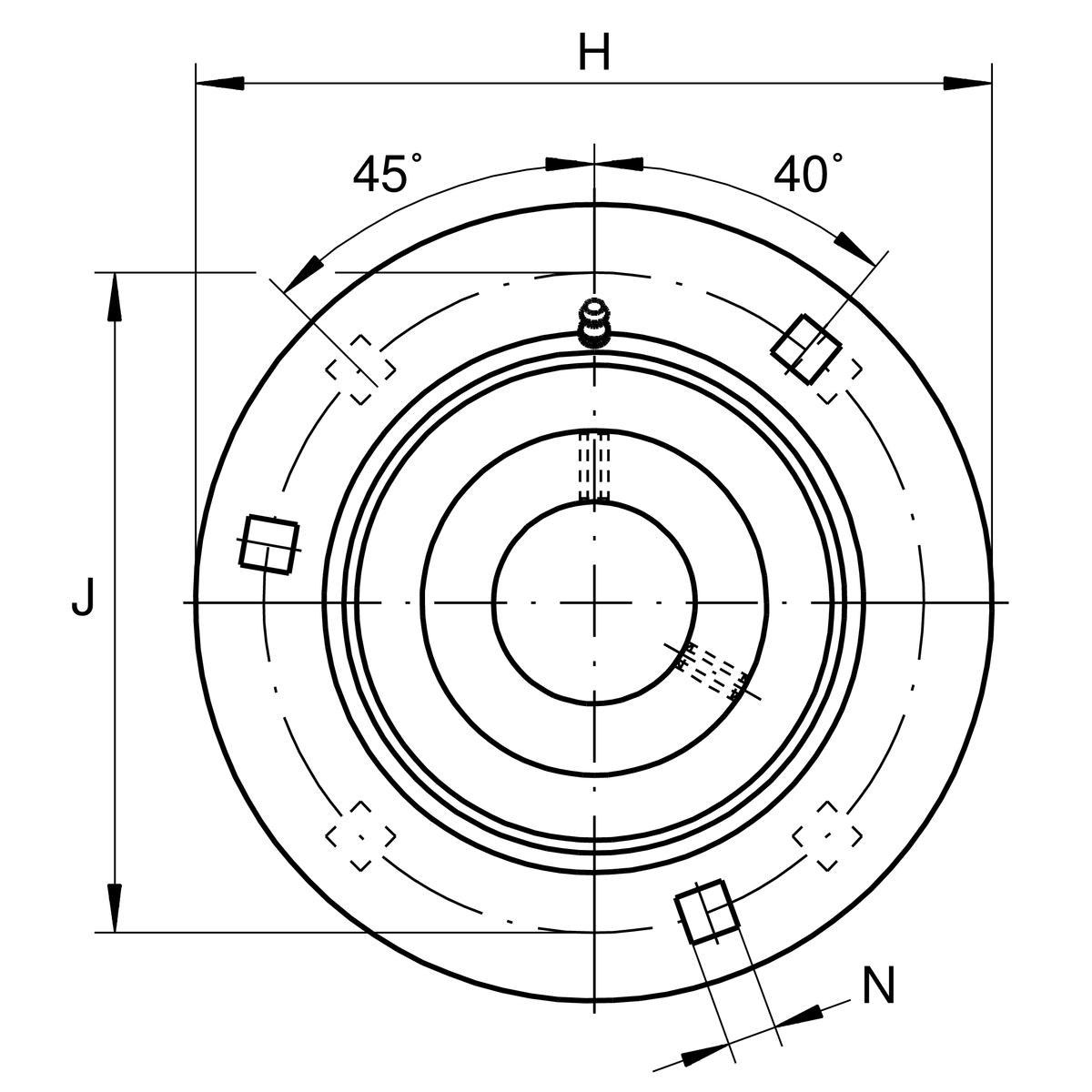

安裝尺寸
| J | 71.5 mm | Pitch circle diameter (holes) |
| N | 8.7 mm | Fixing square |
| n | 3 | 螺絲孔數 |
| n | 4 | Number of screws |

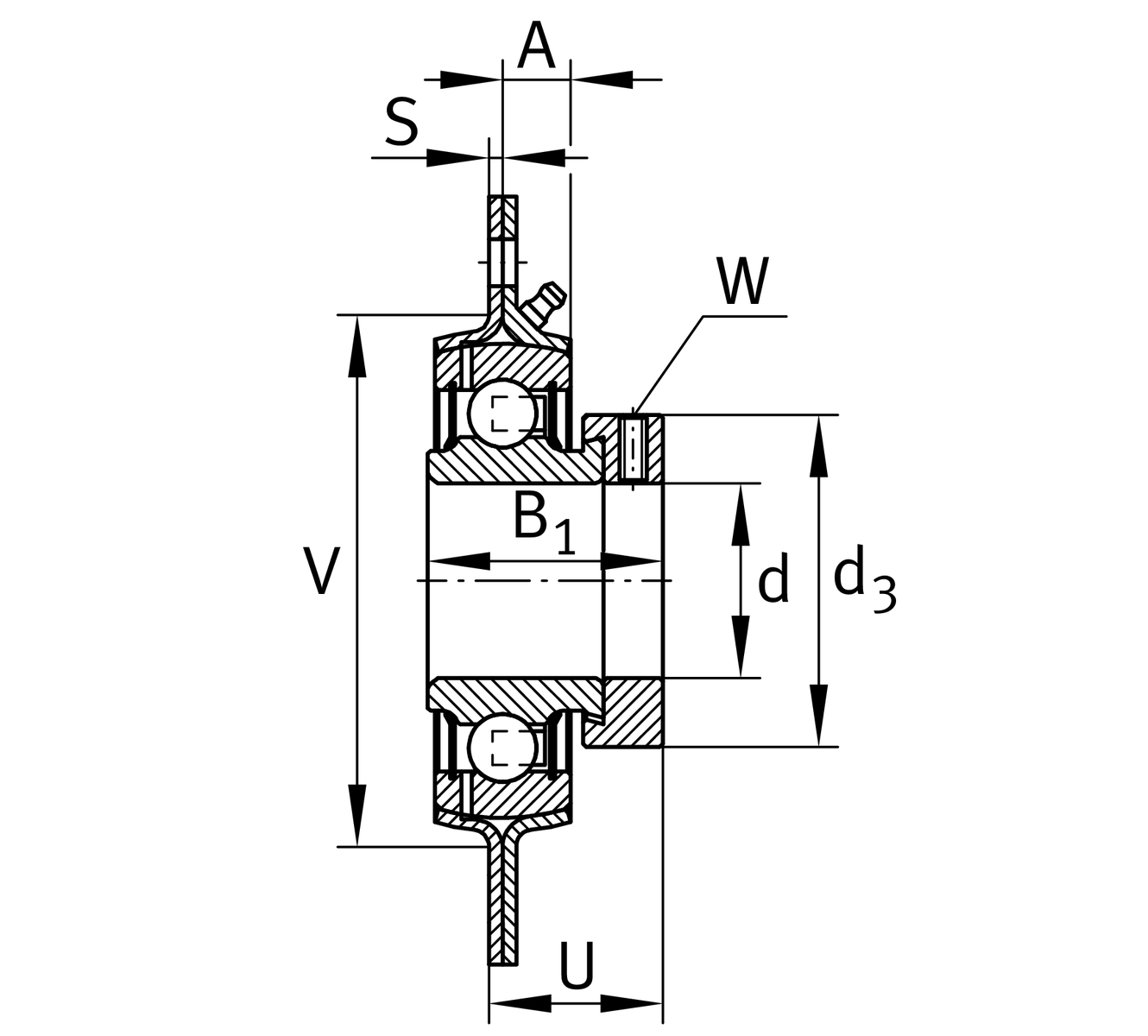

尺寸
| A | 8 mm | 外殼高度 |
| S | 2 mm | 厚度 of flange |
| V | 55 mm | Shoulder diameter 軸承座 |
| d3 | 37.5 mm | 外徑 eccentric locking collar |
| d3 | 33 mm | 鎖緊環/鎖緊螺帽外徑 |
附加資訊
1 | 外殼數量 | |
1 | 外殼數量 2 | |
FLAN47-MSB | 軸承座 | |
FLAN47-MSA | 軸承座 (Part 2) | |
EXZ | Fixing | |
GRAE20-XL-NPP-B | 軸承型號 |
溫度範圍
| Tmin | -20 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
您目前的產品型號
| Material | Stahlblech | Steel sheet |
