主要尺寸與性能資料
| d | 88.9 mm | 內徑 |
| H | 215 mm | 高度 |
| L | 275 mm | Length total |
| ≈m | 12.37 kg | 重量 |

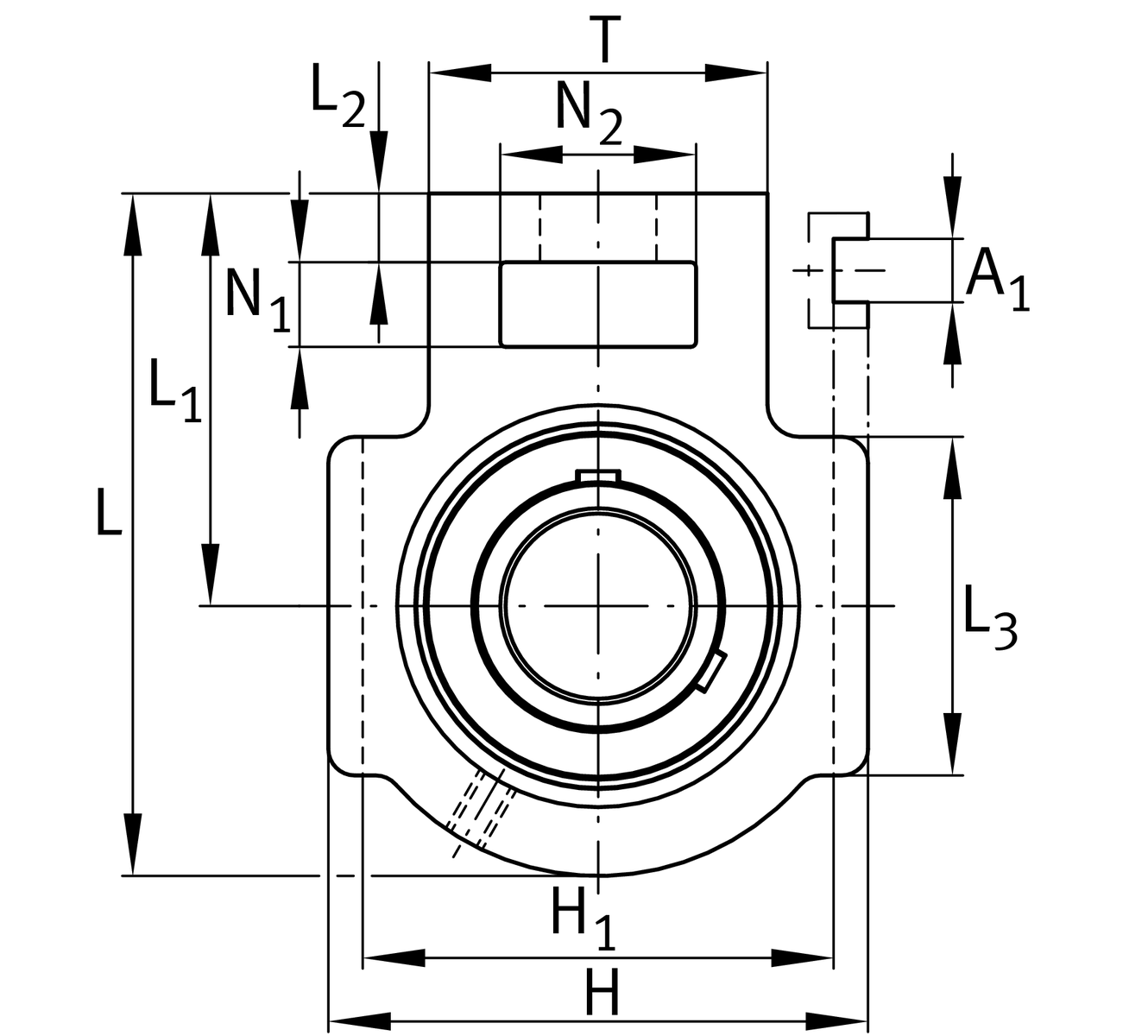

安裝尺寸
| A1 | 28 mm | Width guidance groove |
0.3 mm | Upper width guidance groove tolerance | |
0 mm | Lower width guidance groove tolerance | |
| H1 | 190 mm | Distance guidance grooves |
0 mm | Upper distance guidance groove tolerance | |
-0.8 mm | Lower distance guidance groove tolerance | |
| N | 47 mm | 固定內徑 |

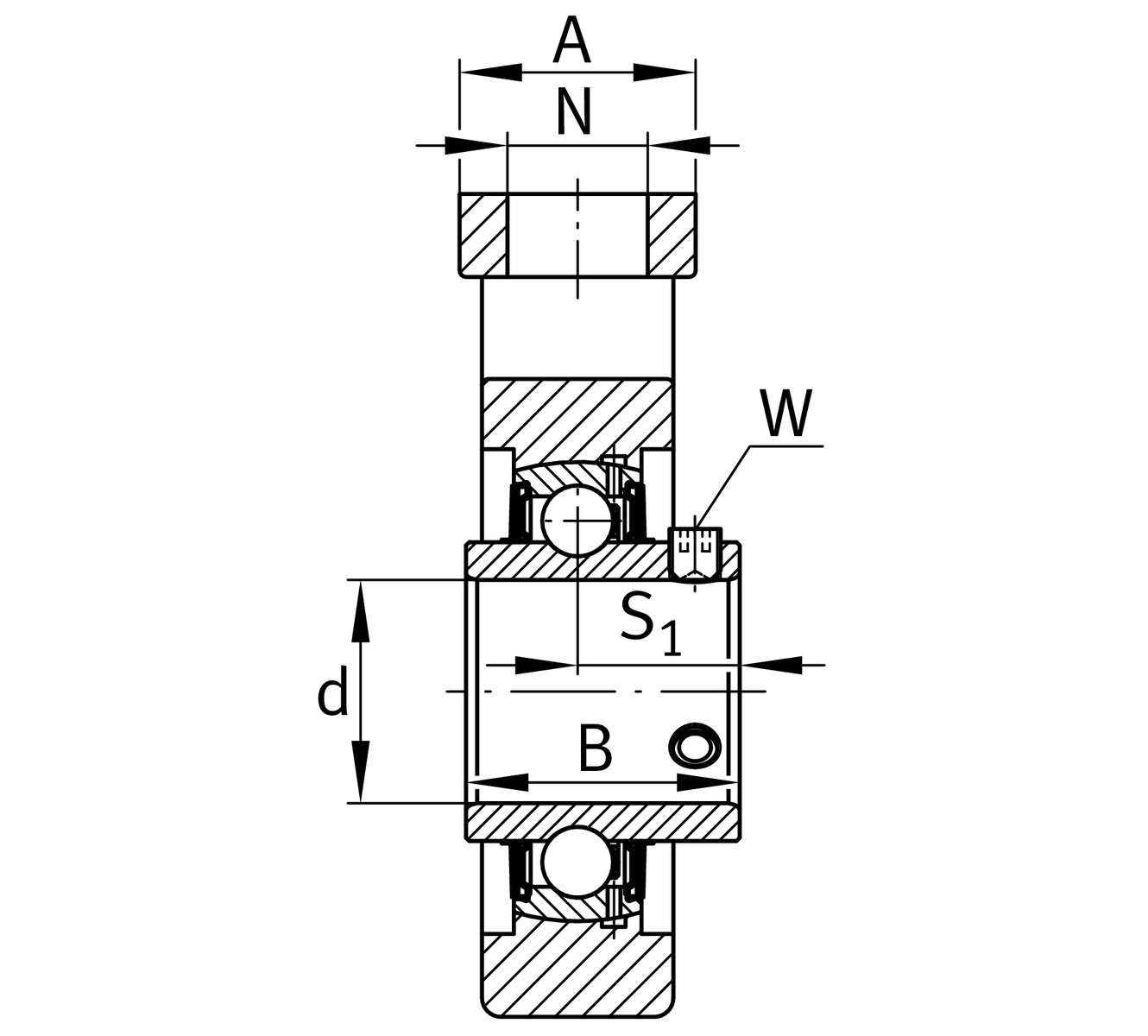

尺寸
| L1 | 170 mm | Distance shaft axis |
| L2 | 30 mm | Length fixed link |
| L3 | 140 mm | Length guidance groove |
| A | 80 mm | Width 軸承座 fixing side |
| N1 | 40 mm | Width recess |
| N2 | 80 mm | Height recess |
| B | 96 mm | 內圈寬度 |
| S1 | 56.3 mm | Distance of raceway to locking collar |
| T | 130 mm | 外殼高度 fixing side |
| Q | M6 | 用於潤滑的連接螺紋 |
| A2 | 55 mm | Width 軸承座 |
附加資訊
T218 | 軸承座 | |
UC218-56 | 軸承型號 |
溫度範圍
| Tmin | -20 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
您目前的產品型號
| Material | GG | 灰鑄鐵 |
