主要尺寸與性能資料
| d | 20 mm | 內徑 bearing |
| D | 55 mm | 外徑 bearing |
| T | 20 mm | 高度 |
| Ca | 75,100 N | 基本額定動載荷，軸向 |
| C0a | 376,000 N | 基本額定靜態載荷，軸向 |
| ≈m | 0.26 kg | 重量 |
安裝尺寸
| r1smin | 1 mm | 邊緣間距 |
| r2smin | 0.3 mm | 邊緣間距 |
| da max | 40 mm | Connection measure Inner ring |
| Da min | 38 mm | 軸承座 Connection Diameter |

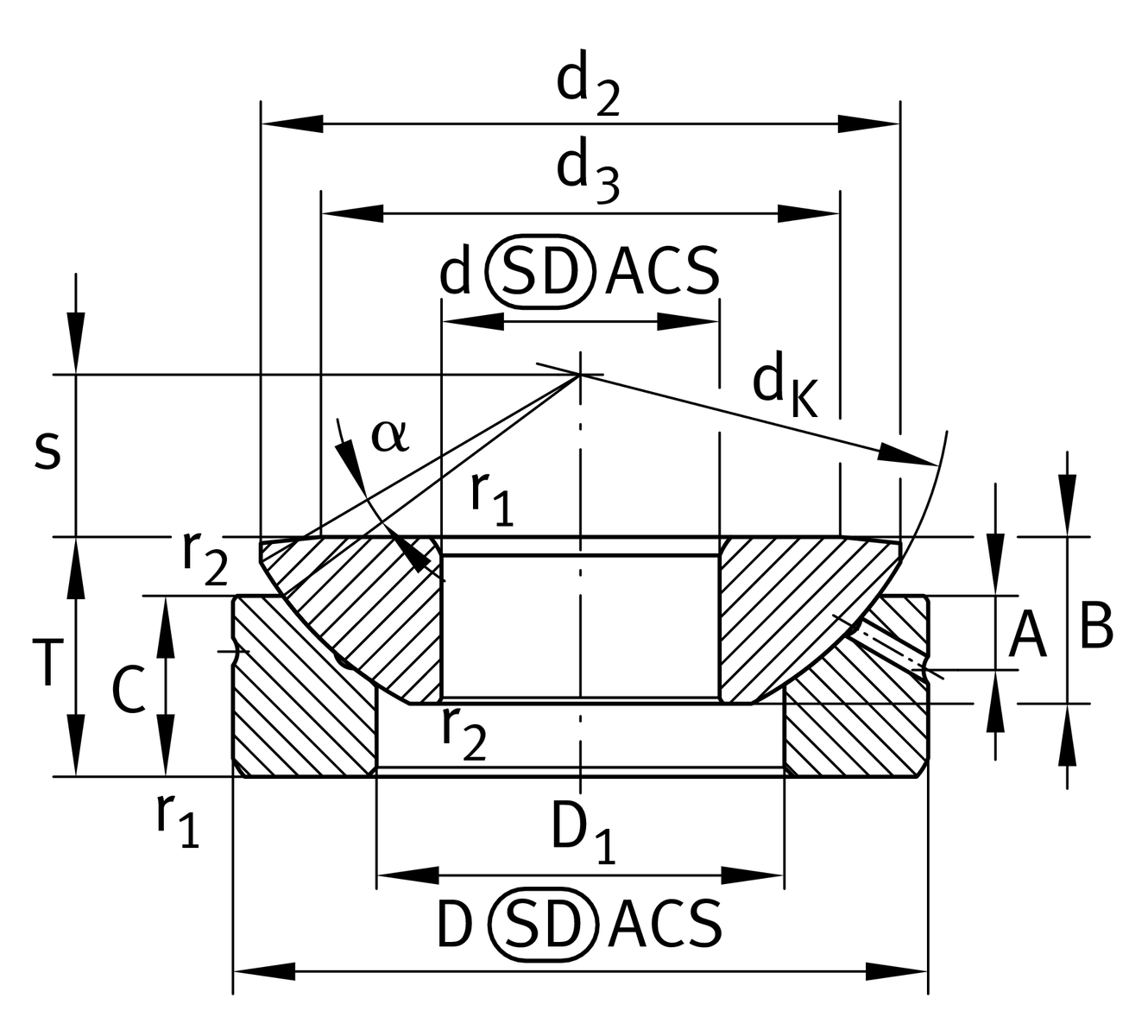

尺寸
| dK | 60 mm | 球直徑 |
| d3 | 40 | Front surface diameter of shaft washer |
| D1 | 33.5 mm | 內徑 of 軸承座 washer |
| B | 14.3 mm | 內圈寬度 |
| C | 13 mm | Width Outer ring |
| s | 12.5 mm | Plane Surface Spacing |
| A | 6 mm | Distance lubrication Bore |
| α | 6 ° | 傾斜角度 |
| dOT | 0 mm | 內徑 bearing, 公差上限 |
| dUT | -0.01 mm | 內徑 bearing, 較低的公差 |
| DOT | 0 mm | 外徑, 公差上限 |
| DUT | -0.013 mm | 外徑，公差下限 |
| TOT | 0 mm | Height, 公差上限 |
| TUT | -0.4 mm | Height, 較低的公差 |
| CUT | 0 mm | Width outer ring, 公差上限 |
| COT | -0.24 mm | Width outer ring, 較低的公差 |
| BOT | 0 mm | 內圈寬度, 公差上限 |
| BUT | -0.24 mm | 內圈寬度, 較低的公差 |
| d2 | 50 mm | Connection measure Inner ring |
溫度範圍
| Tmin | -60 °C | 最低工作溫度 |
| Tmax | 200 °C | 最高操作溫度 |
