主要尺寸與性能資料
| d | 20 mm | 內徑 |
| D | 77.5 mm | 外徑 |
| C | 25.4 mm | 外圈寬度 |
| B2 | 36 mm | Width total |
| B1 | 31 mm | 鎖環總寬度 |
| Cr | 12,800 N | 基本額定動載荷，徑向 |
| C0r | 6,600 N | 基本額定靜態負荷，徑向 |
| Cur | 315 N | 疲勞負載極限，徑向 |
750 N | Load carrying capacity (rubber interliner) | |
| ≈m | 0.27 kg | 重量 |

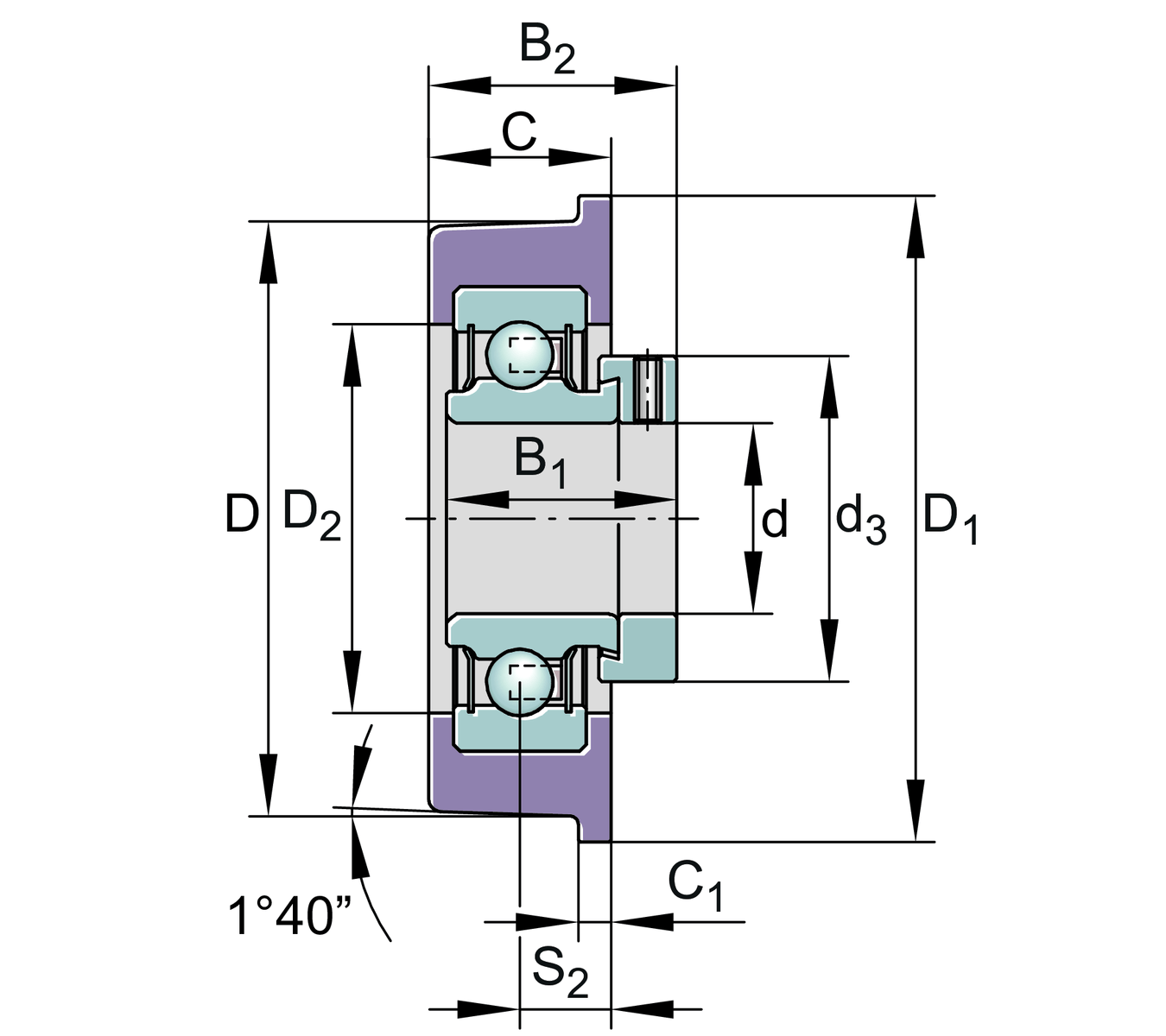

尺寸
| D1 | 80 mm | Flange diameter |
| C1 | 5 mm | 厚度 of flange |
| D2 | 40 mm | Flange diameter rubber interliner |
| d3 | 33 mm | 鎖緊環/鎖緊螺帽外徑 |
| S2 | 12.5 mm | 滾道距離 to rubber interliner flange side |
計算參數s
| f0 | 13.1 | 計算參數 |
附加資訊
RAE20-XL-NPP | 軸承型號 | |
| Shore A | 80 ° | Hardness rubber interliner |
