主要尺寸與性能資料
| d | 20 mm | 內徑 |
0 mm | 內徑公差上限 | |
-0.005 mm | 內徑公差下限 | |
| D | 47 mm | 外徑 |
0 mm | 外徑，公差上限 | |
-0.006 mm | 外徑公差下限 | |
| B | 14 mm | 寬度 |
0 mm | 寬度上限公差 | |
-0.12 mm | 寬度下限公差 | |
| Ca | 20,300 N | 基本額定動載荷，軸向 |
| C0a | 41,500 N | 基本額定靜態載荷，軸向 |
| Cua | 1,900 N | 疲勞負荷極限，軸向 |
| nG Grease | 6,800 1/min | 脂潤滑的極限轉度 |
| nϑ | 5,000 1/min | 熱安全運行速度 |
| ≈m | 120 g | 重量 |
安裝尺寸
| Da | 39.5 mm | Diameter of 軸承座 |
| Da | H12 | Diameter of 軸承座 clearance |
| da | 27.5 mm | Diameter shaft |
| da | h12 | Diameter shaft clearance |

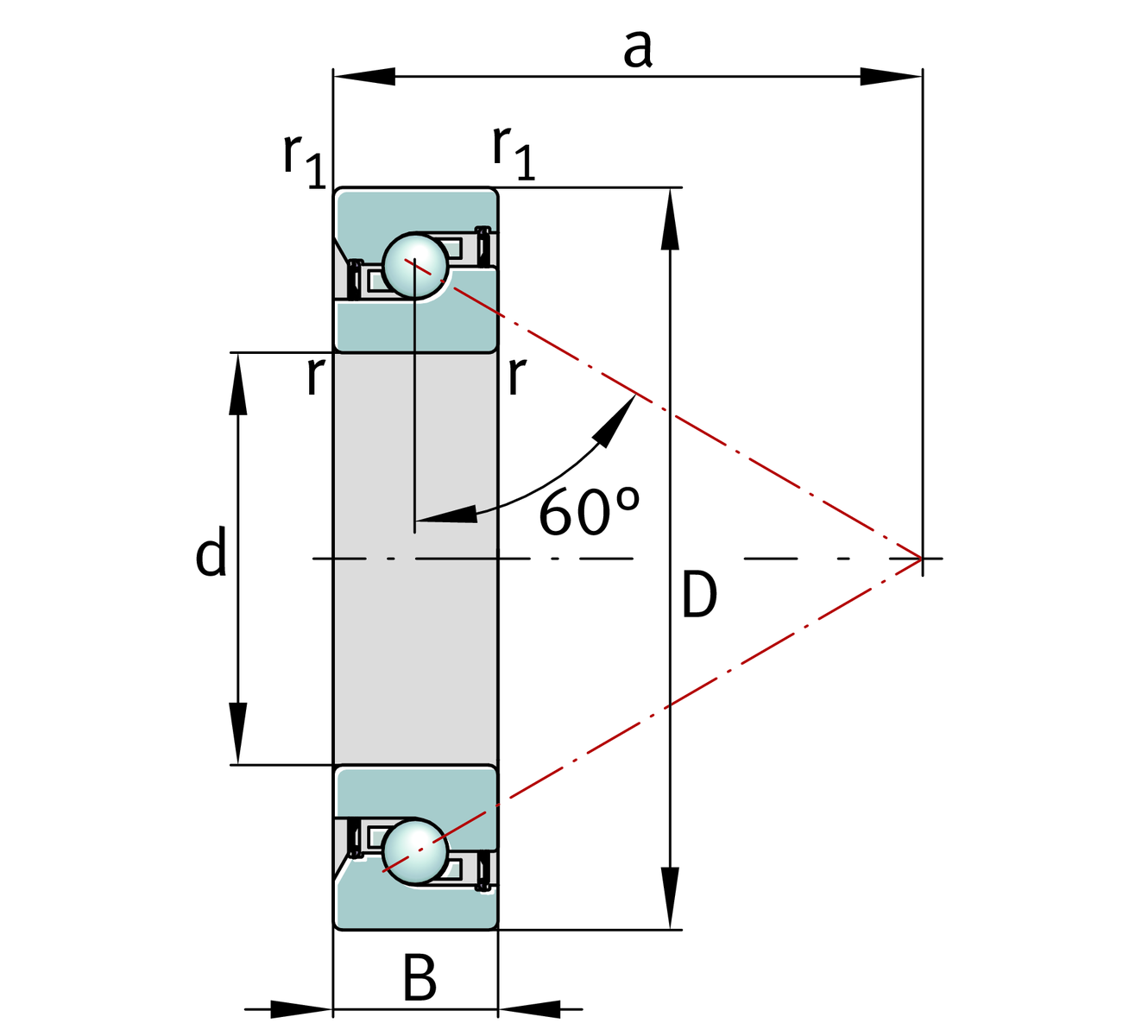

尺寸
| rmin | 1 mm | 最小倒角尺寸 |
| r1 min | 1 mm | 最小倒角尺寸 |
| a | 36 mm | 壓力錐頂點之間的距離 |
| α | 60 ° | 接觸角 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
附加資訊
| MR | 0.05 Nm | 軸承摩擦力矩 |
| caL | 703 N/µm | 軸向剛性 |
2 µm | 軸向跳動 | |
ZM20 | 推薦用於徑向鎖定的 INA 精密鎖緊螺母 | |
AM20 | 推薦用於軸向鎖定的 INA 精密鎖緊螺母 | |
| MA | 18 Nm | 推薦的 INA 精密鎖緊螺母的擰緊扭矩 |
8,490 N | 所需的鎖緊螺帽軸向力 |
您目前的產品型號
| Cage | TVP | 塑膠保持架 |
| Sealing | 2RS | 兩側唇部接觸式密封 |
| Arrangement bearing set | Standard | 單軸承 |
| Lubricant | 沒有 | Not greased |
