主要尺寸與性能資料
| d | 17 mm | 內徑 |
| D | 40 mm | 外徑 |
| B | 12 mm | 寬度 |
| Cr | 20,800 N | 基本額定動載荷，徑向 |
| C0r | 14,600 N | 基本額定靜態負荷，徑向 |
| Cur | 2,220 N | 疲勞負載極限，徑向 |
| nG | 26,500 1/min | 極限轉速 |
| nϑr | 15,300 1/min | 參考轉速 |
| ≈m | 0.072 kg | 重量 |
安裝尺寸
| da min | 21 mm | 軸肩最小直徑 |
| da max | 21.5 mm | 軸肩最大直徑 |
| Da max | 36 mm | 殼肩最大直徑 |
| dc min | 28 mm | 最小軸肩 |
| ra max | 0.6 mm | 最大凹槽半徑 |

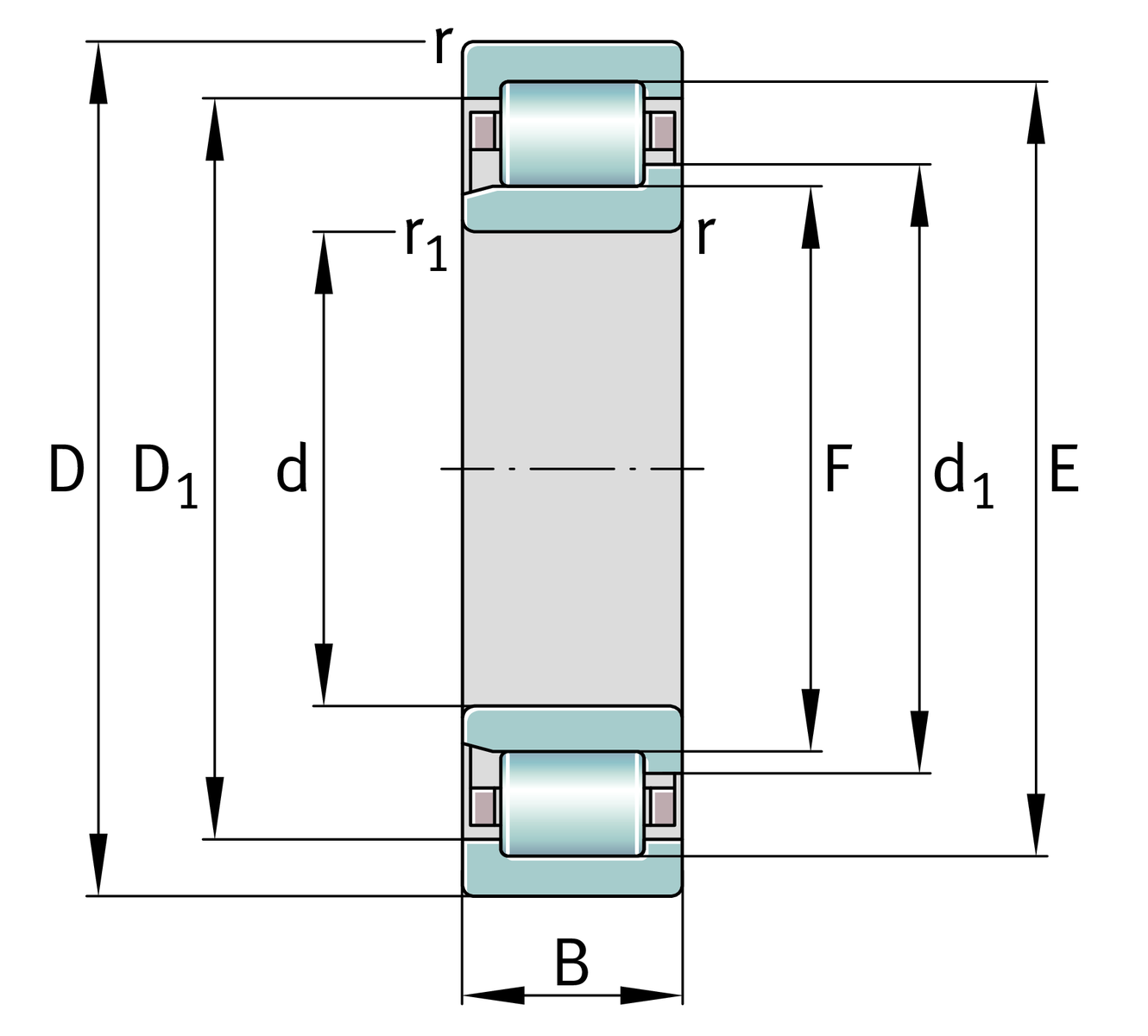

尺寸
| rmin | 0.6 mm | 最小倒角尺寸 |
| r1 min | 0.3 mm | 最小倒角尺寸 |
| s | 1.2 mm | 軸向位移 |
| E | 35.1 mm | 外圈滾道直徑 |
| F | 22.1 mm | 內圈滾道直徑 |
| D1 min | 32.5 mm | 外圈最小擋邊直徑 |
| d1 | 24.7 mm | 內圈最大擋邊直徑 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
您目前的產品型號
| Design | E | 增加額定載荷設計 |
| Cage | TVP2 | Solid Window Cage made from PA66 |
| Radial internal clearance | C4 (Group 4) | 內部間隙大於C3 |
| Tolerance class | PN | 正常（PN） |
| Number of rolling element rows | 1 | 單列設計 |
