主要尺寸與性能資料
| d | 17 mm | 內徑 |
| D | 47 mm | 外徑 |
| B | 14 mm | 寬度 |
| Cr | 13,580 N | 基本額定動載荷，徑向 |
| C0r | 6,580 N | 基本額定靜態負荷，徑向 |
| Cur | 390 N | 疲勞負載極限，徑向 |
| nG | 10,000 1/min | 極限轉速 |
| ≈m | 0.113 kg | 重量 |

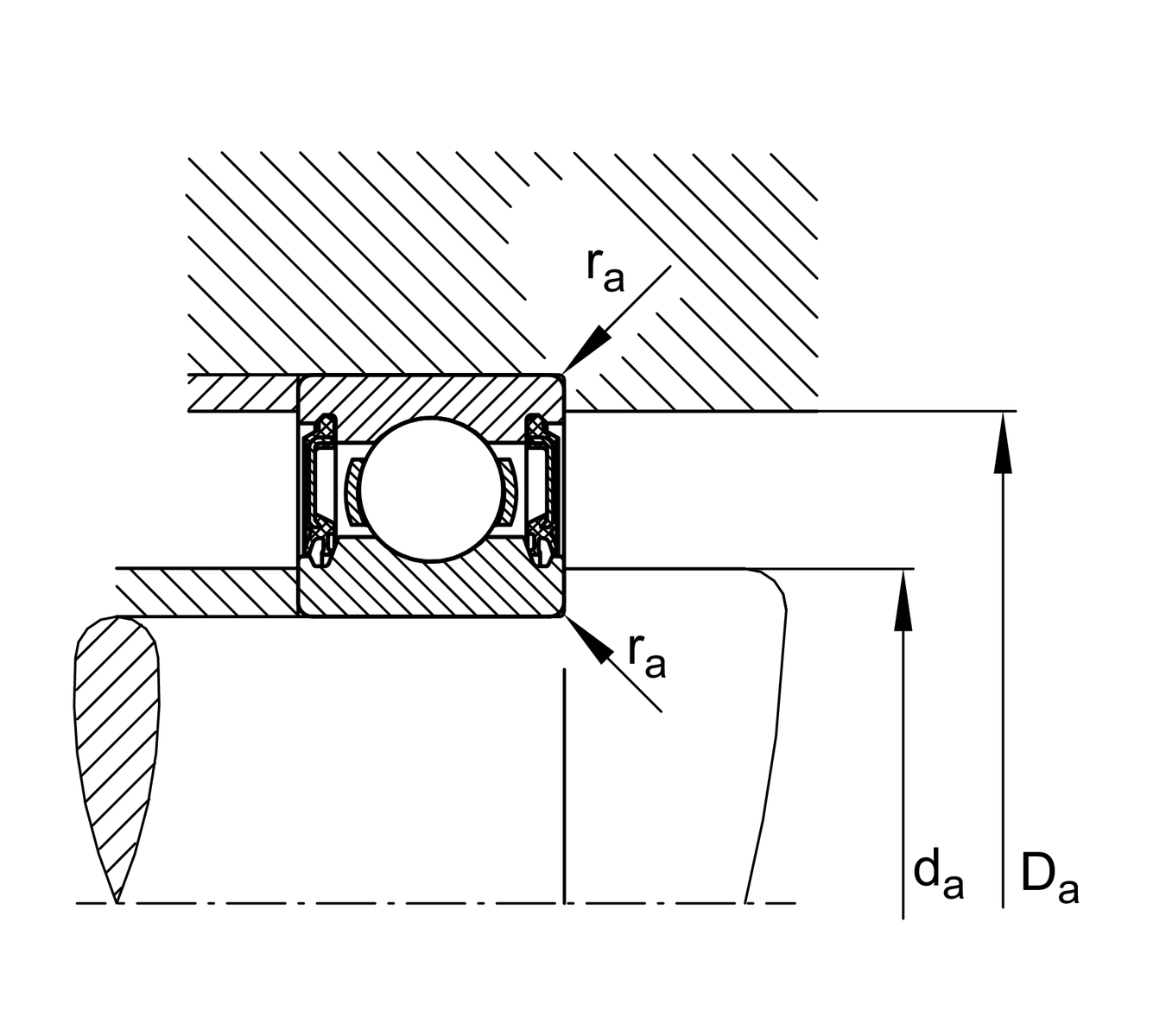

安裝尺寸
| da min | 22.6 mm | 軸肩最小直徑 |
| Da max | 41.4 mm | 殼肩最大直徑 |
| ra max | 1 mm | 最大圓角半徑 |

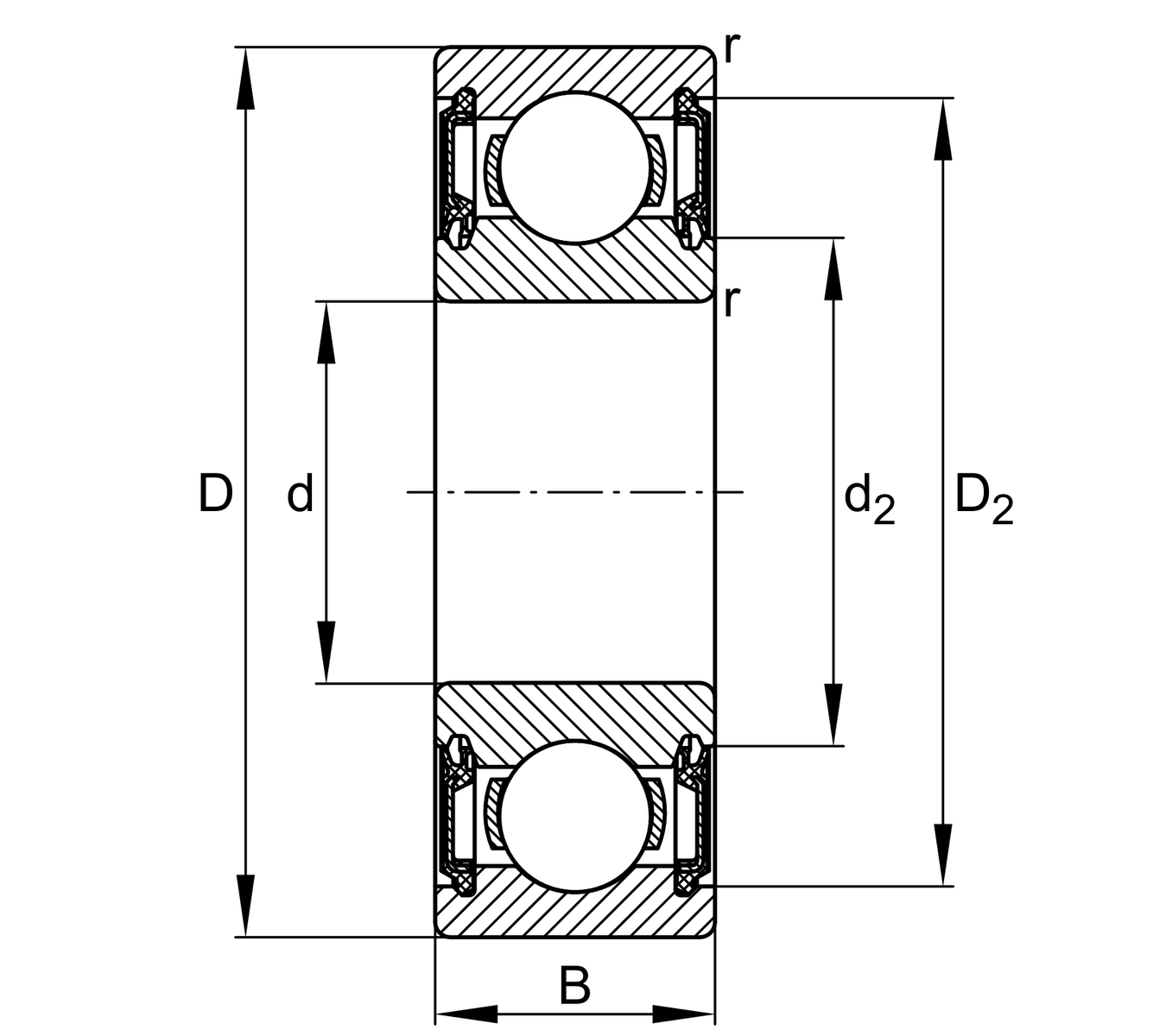

尺寸
| rmin | 1 mm | 最小倒角尺寸 |
| D1 | 38.2 mm | 外圈肩徑 |
| D2 | 40.1 mm | 量測外圈直徑 |
| d1 | 26.8 mm | 內圈肩徑 |
| d2 | 25.2 mm | 量測內圈直徑 |
溫度範圍
| Tmin | -20 °C | 最低工作溫度 |
| Tmax | 100 °C | 最高操作溫度 |
計算參數s
| f0 | 12.4 | 計算參數 |
您目前的產品型號
| Changed internal design | H | 優化設計 H（H 系列） |
| Sealing | 2RSR | 兩側接觸式密封 |
| Cage | JN | 沖壓鋼板 |
| Tolerance class | PN | 正常（PN） |
| Dimensional / heat stabilization | SN | 環尺寸穩定達 120° |
| Lubricant | Lubricating grease | - |
| Bore type | Z | 圓柱 |
| Radial internal clearance | C3 (Group 3) | 內部間隙大於CN |
