主要尺寸與性能資料
| d | 18 mm | 內徑 bearing |
| D | 35 mm | 外徑 bearing |
| B | 23 mm | 內圈寬度 |
| Cr | 24,400 N | 基本額定動載荷，徑向 |
| C0r | 36,900 N | 基本額定靜態負荷，徑向 |
| Gr | 0,003 - 0,049 mm | 徑向間隙 |
| ≈m | 0.313 kg | 重量 |

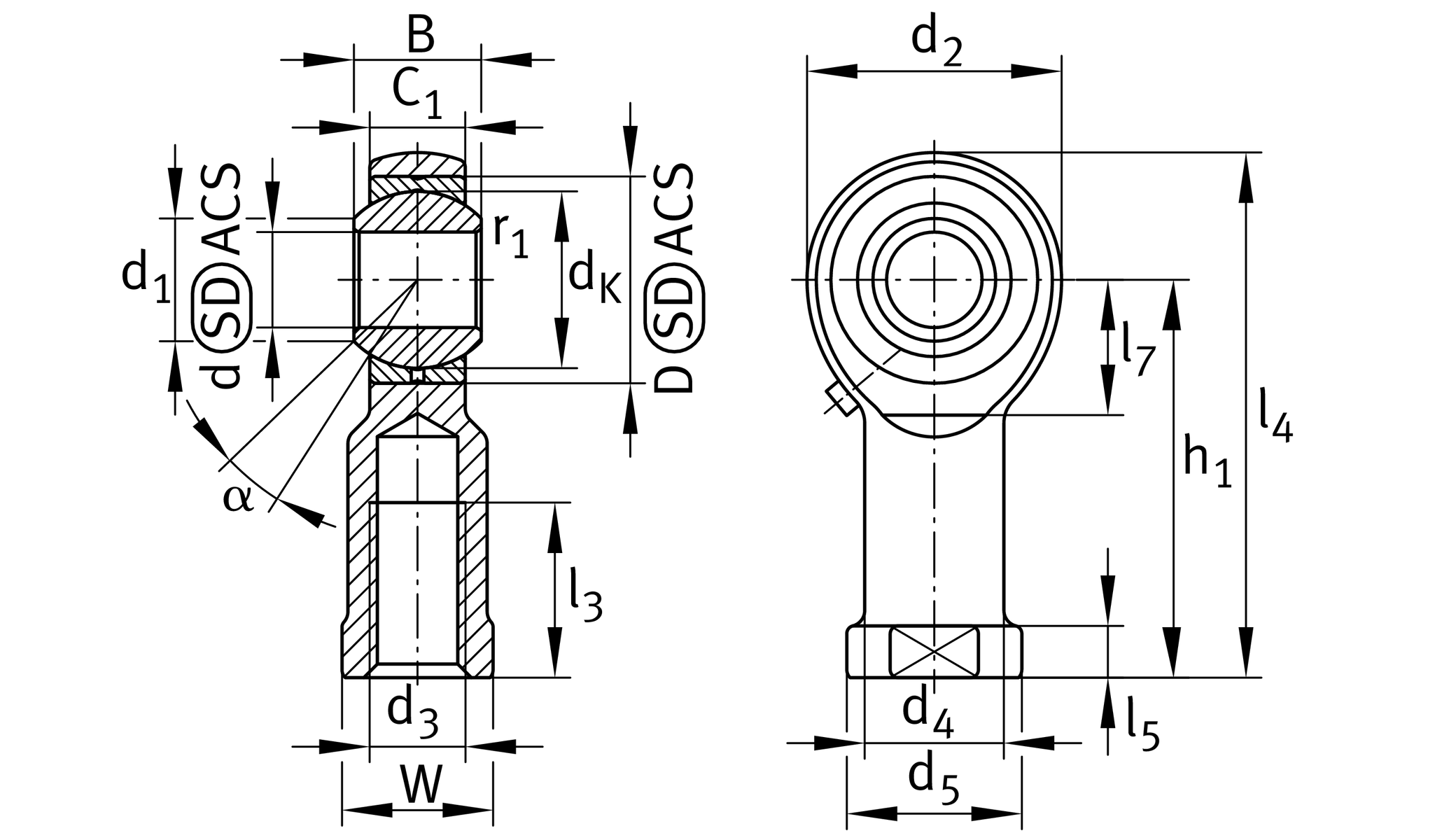

尺寸
| dK | 31.75 mm | 球直徑 |
| d1 | 21.9 mm | 外法蘭直徑 內圈 |
| d2 | 47 mm | 外眼徑 |
| d3 | M18x1,5-LH | 螺紋尺寸 |
| d4 | 25 mm | 柄徑 |
| h1 | 71 mm | 柄長 內螺紋頭 |
| C1 | 16.5 mm | 桿端寬度 |
| α | 15 ° | 傾斜角度 |
| l3 | 27 mm | 螺紋長度 內螺紋 |
| l4 | 94.5 mm | 內螺紋頭總長度 |
| l5 | 10 mm | 桿端柄長度 |
| l7 | 23 mm | 軸心鑽孔起始距離 |
| d5 | 32 mm | 柄直徑，大 |
| r1smin | 0.3 mm | 邊緣間距 |
| W | 27 mm | 平面寬度 |
| dOT | 0.018 mm | 內徑 bearing, 公差上限 |
| dUT | 0 mm | 內徑 bearing, 較低的公差 |
| dT | H7 | 內徑 bearing, tolerance |
| BOT | 0 mm | 內圈寬度, 公差上限 |
| BUT | -0.12 mm | 內圈寬度, 較低的公差 |
| Grmax | 0.049 mm | 最大徑向間隙 |
| Grmin | 0.003 mm | 徑向間隙，最小 |
溫度範圍
| Tmin | -60 °C | 最低工作溫度 |
| Tmax | 250 °C | 最高操作溫度 |
您目前的產品型號
| Sealing | 沒有 | |
| Radial internal clearance | CN (Group N) | 正常內部間隙 |
