主要尺寸與性能資料
| d | 17 mm | 內徑 |
| D | 62 mm | 外徑 |
| H | 57 mm | Hight |
| Ca | 26,000 N | 基本額定動載荷，軸向 |
| C0a | 57,000 N | 基本額定靜態載荷，軸向 |
| Cr | 14,000 N | 基本額定動載荷，徑向 |
| C0r | 19,900 N | 基本額定靜態負荷，徑向 |
| Cua | 8,000 N | 疲勞負荷極限，軸向 |
| Cur | 3,000 N | 疲勞負載極限，徑向 |
| nG Oil | 7,800 1/min | 油潤滑極限轉速 |
| nG Grease | 2,100 1/min | 脂潤滑的極限轉度 |
| MRL | 0.4 Nm | Bearing friction torque |
| ≈m | 0.458 kg | 重量 |

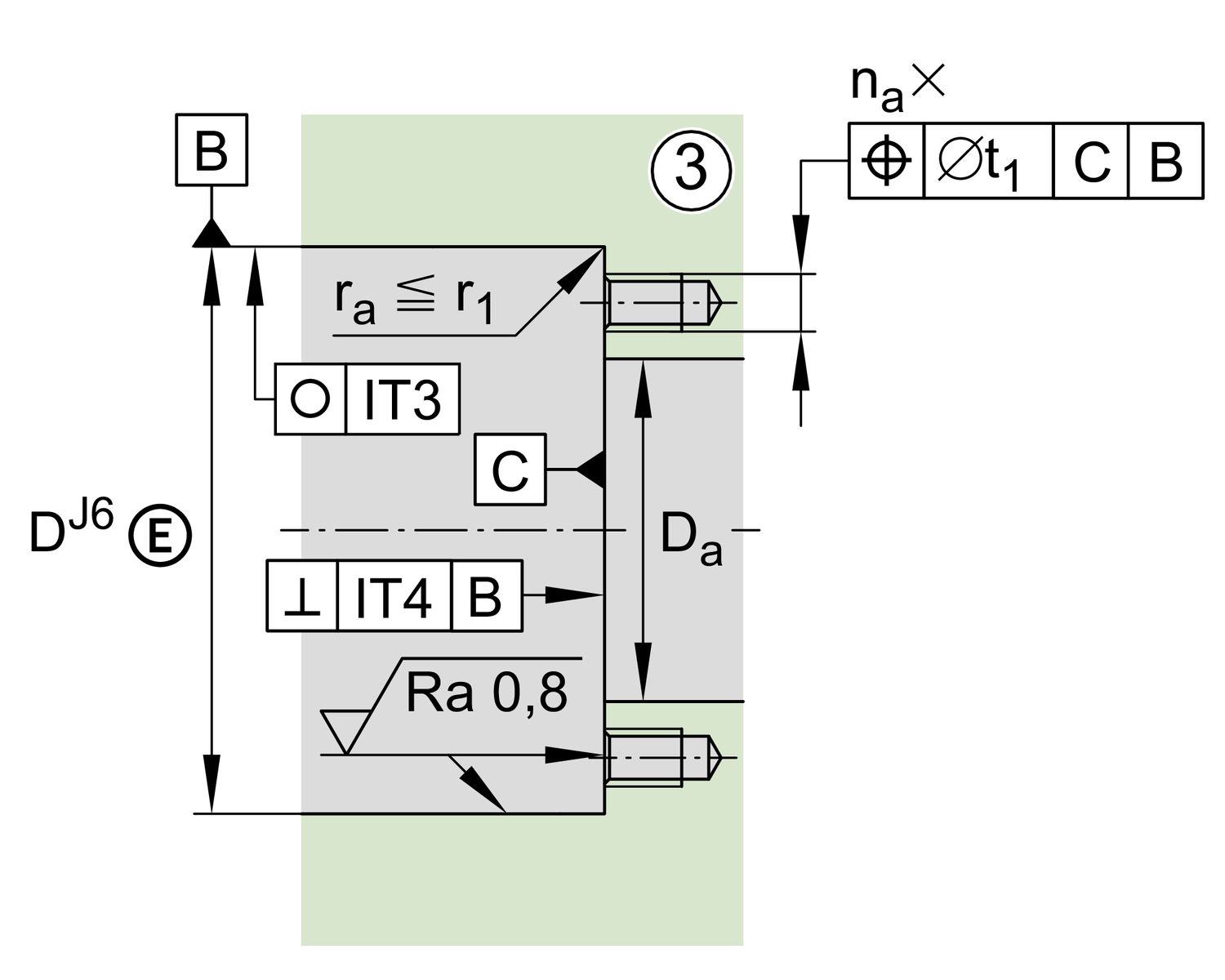

安裝尺寸
| Da max | 39 mm | 殼肩最大直徑 |
| da min | 26 mm | 軸肩最小直徑 |
| t1 | 0.1 mm | Position bore in the 軸承座 |

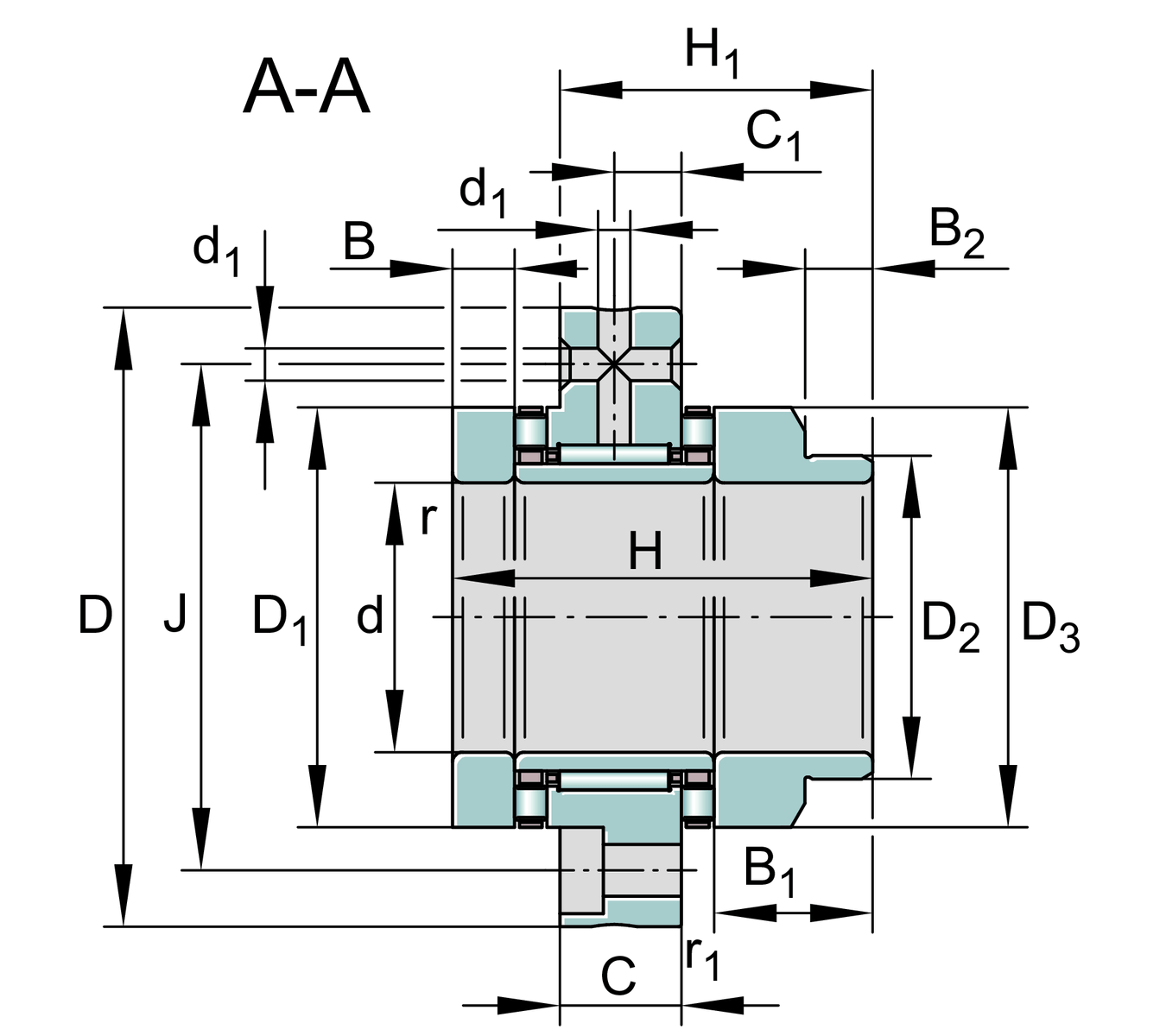

尺寸
| H1 | 41.5 mm | 外圈高度 over wave washer |
| C | 14 mm | 外圈寬度 |
| C1 | 8 mm | 至潤滑孔距離 |
| D1 | 38 mm | 軸墊圈裂口直徑 |
| D2 | 28 mm | Heeldiameter wave washer long |
| D3 | 38 mm | 外徑 wave washer long |
| B | 9 mm | Width, wave washer |
| B1 | 23 mm | Width wave washer long |
| B2 | 11 mm | Width heel wave washer long |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| d1 | 3.2 mm | 潤滑孔直徑 |

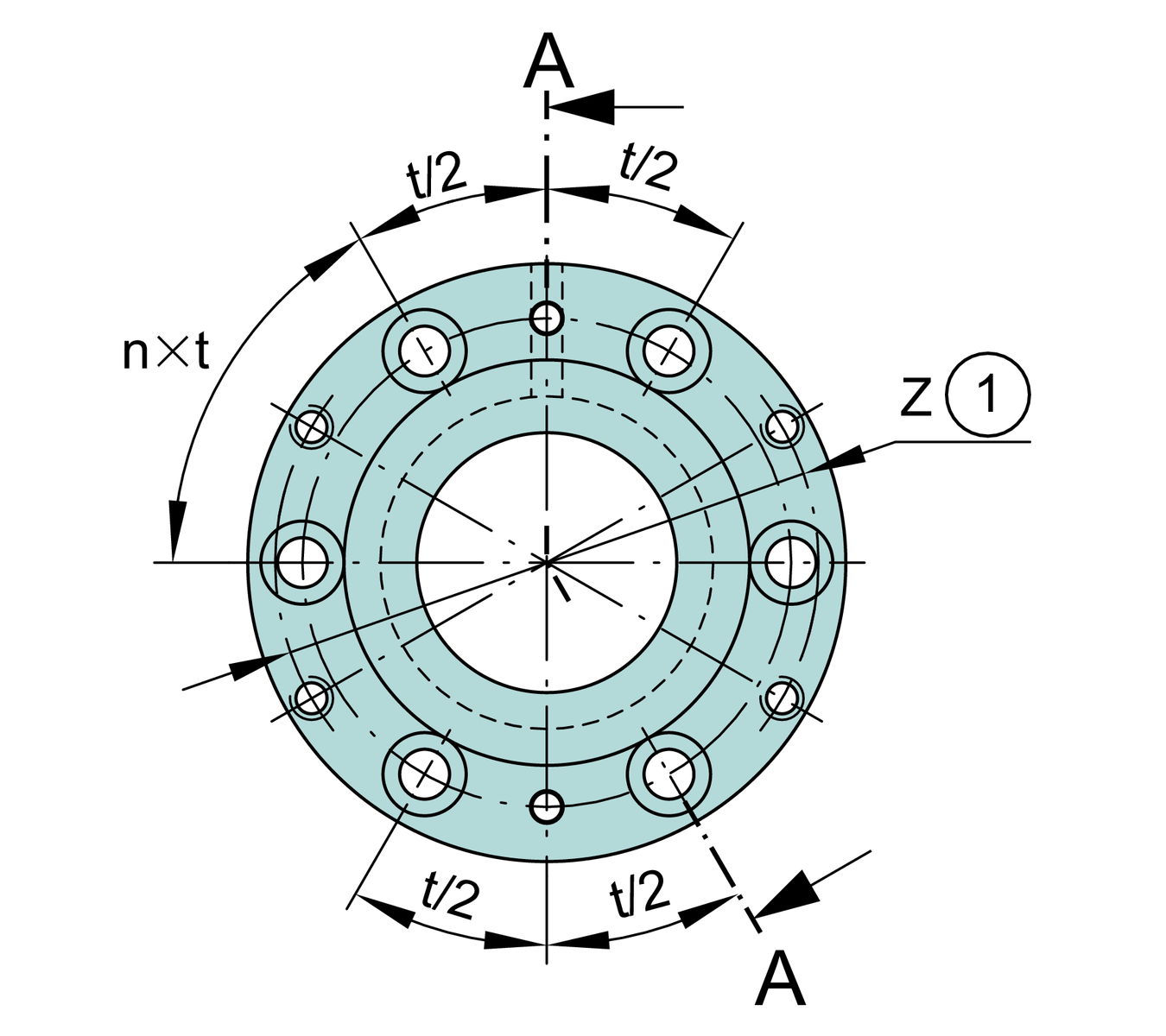

| J | 48 mm | Pitch circle diameter (holes) |
| n | 6 | 螺絲孔數 |
| n x t | 60 ° | Split |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
附加資訊
| caL | 1,600 N/µm | 軸向剛性 |
| ckL | 160 Nm/mrad | Tilting stiffness |
| Mm | 0.464 kg*cm2 | 質量慣性矩 |
1 µm | 軸向跳動 | |
| radial | ZM17 | 推薦用於徑向鎖定的 INA 精密鎖緊螺母 (not included) |
| axial | AM17 | Locknut 2 |
| MA | 12 Nm | 擰緊扭力螺母 |
7,078 N | 預緊力 axial | |
28X40X7 | Sealing ring | |

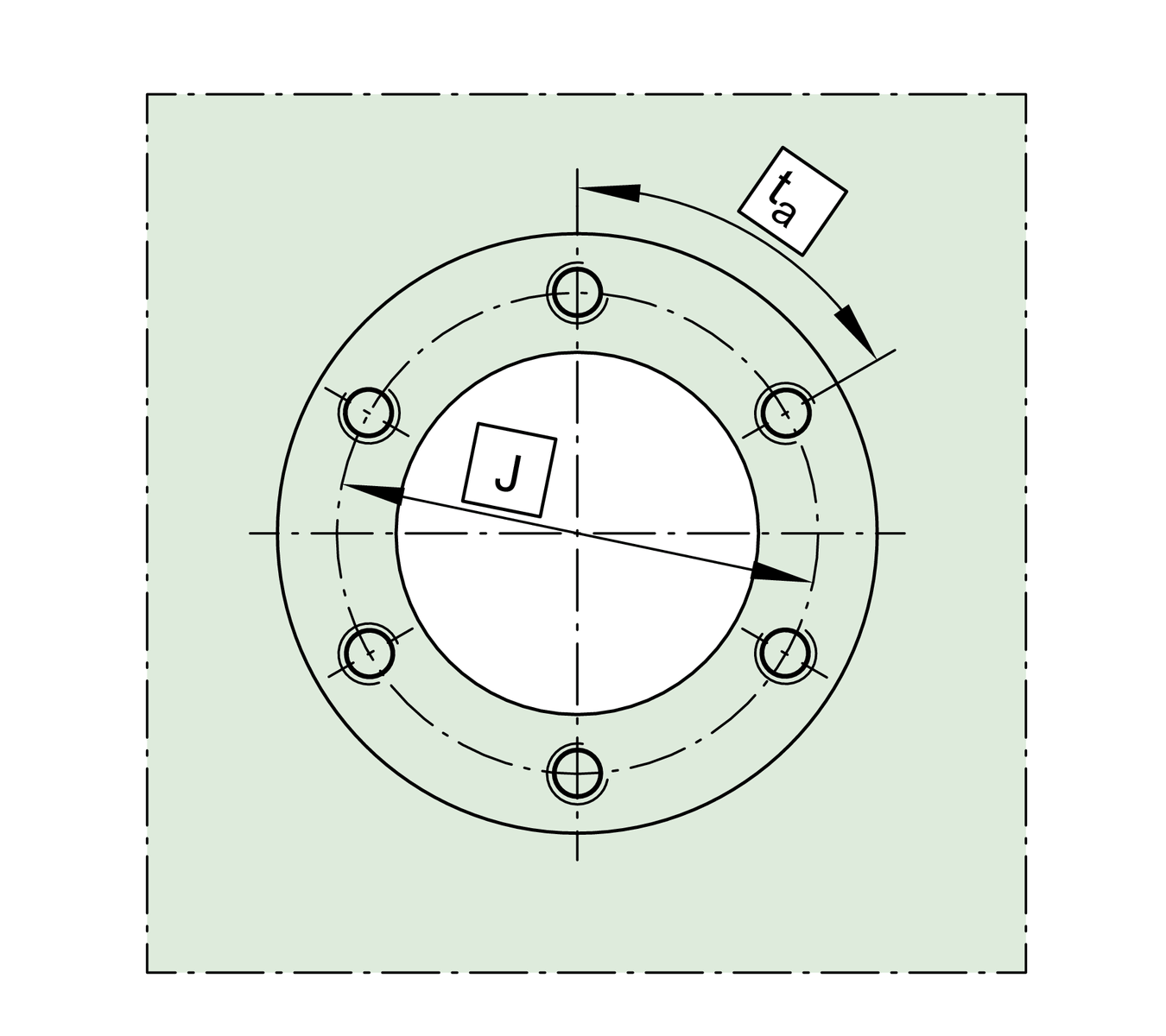

M6 | Screw size | |
| na | 6 | Number of screws |
| na x ta | 60 ° | Division (screwing holes) |
您目前的產品型號
| Cage | TV | PA66 塑膠保持架 |
| Locating Feature , bearing outer ring | L | Stepped shaft locating washer extended on one side |
