主要尺寸與性能資料
| d | 15 mm | 內徑 |
| H2 | 81 mm | Height flange |
| U | 32.1 mm | 總高度單位 |
| Cr | 10,100 N | 基本額定動載荷，徑向 |
| C0r | 4,750 N | 基本額定靜態負荷，徑向 |
| ≈m | 0.44 kg | 重量 |

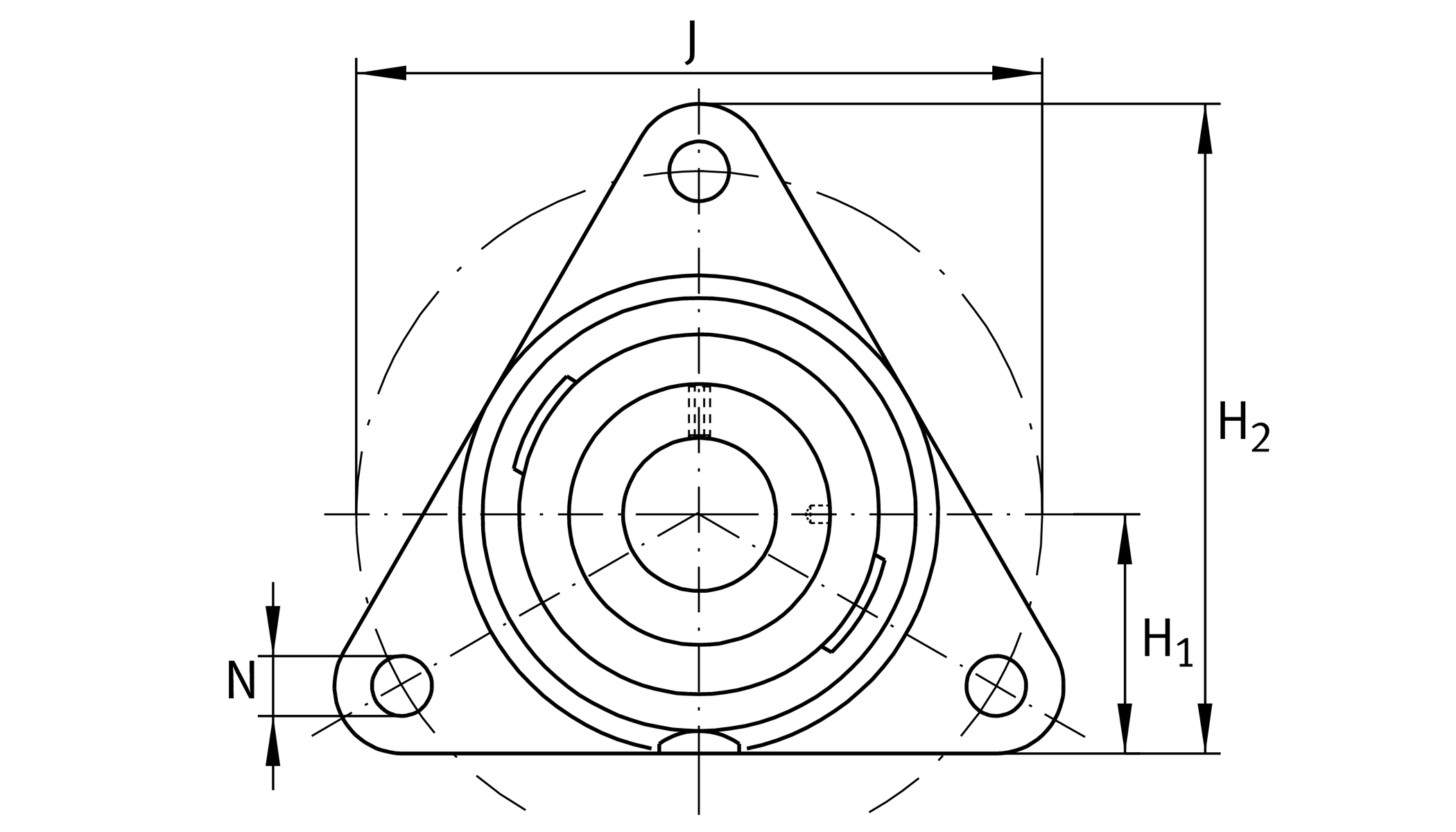

安裝尺寸
| J | 76.1 mm | Pitch circle diameter (holes) |
| N | 11.5 mm | 固定內徑 |
| n | 3 | 螺絲孔數 |

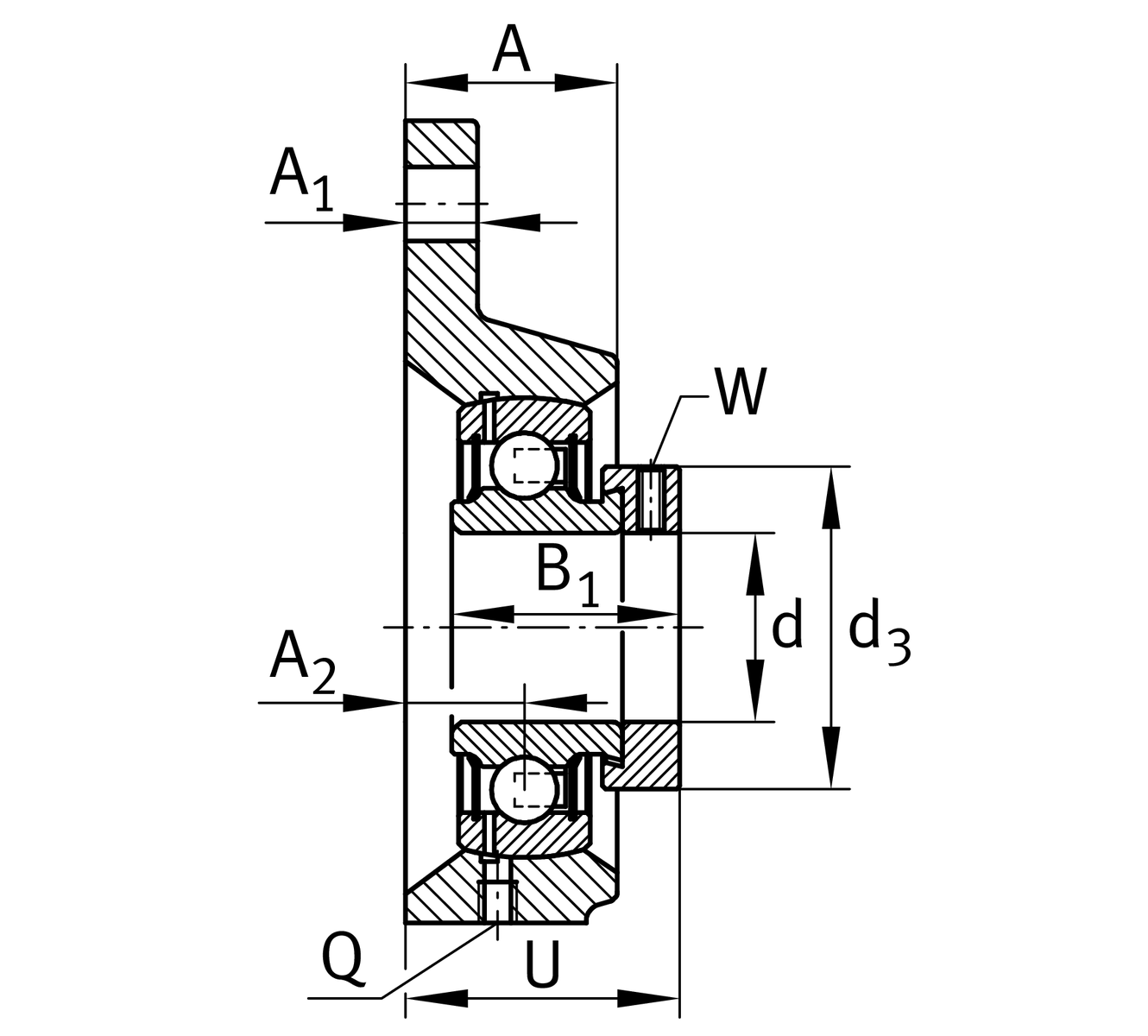

尺寸
| A | 20 mm | 外殼高度 |
| A1 | 11 mm | 厚度 of flange |
| A2 | 10 mm | 滾道距離 |
| H1 | 31 mm | Distance shaft axis |
| Q | M6 | 用於潤滑的連接螺紋 |
| d3 | 28.4 mm | 外徑 eccentric locking collar |
附加資訊
1 | 外殼數量 | |
CFTR03 | 軸承座 | |
GRAE15-XL-NPP-B | 軸承型號 |
溫度範圍
| Tmin | -20 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
您目前的產品型號
| Material | GG | 灰鑄鐵 |
