主要尺寸與性能資料
| d | 17 mm | 內徑 bearing |
| D | 47 mm | 外徑 bearing |
| T | 16 mm | 高度 |
| B | 11.5 mm | 內圈寬度 |
| Ca | 178,000 N | 基本額定動載荷，軸向 |
| C0a | 296,000 N | 基本額定靜態載荷，軸向 |
| ≈m | 0.159 kg | 重量 |

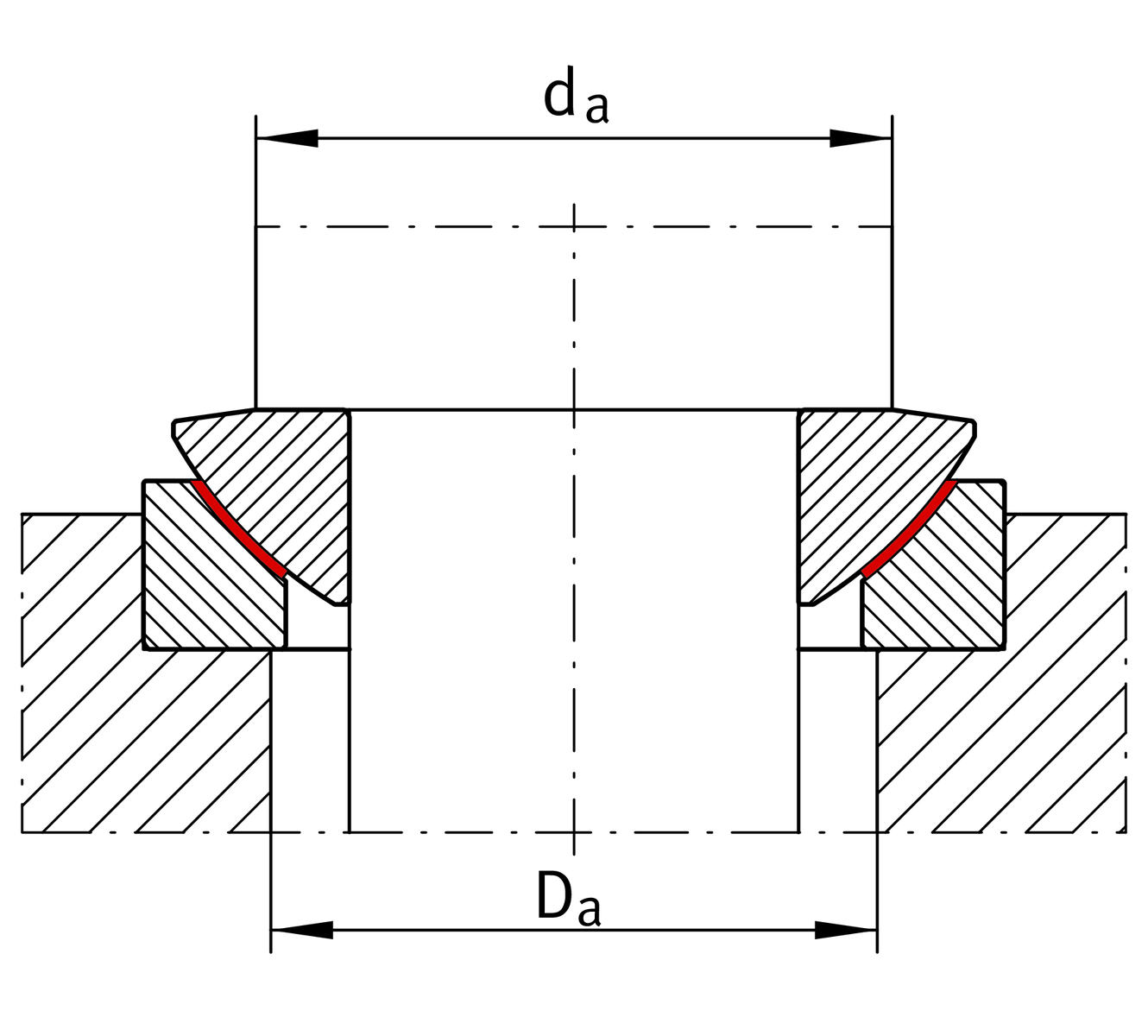

安裝尺寸
| r1smin | 0.6 mm | 邊緣間距 |
| r2smin | 0.2 mm | 邊緣間距 |
| da max | 34 mm | Connection measure Inner ring |
| Da min | 30.5 mm | 軸承座 Connection Diameter |

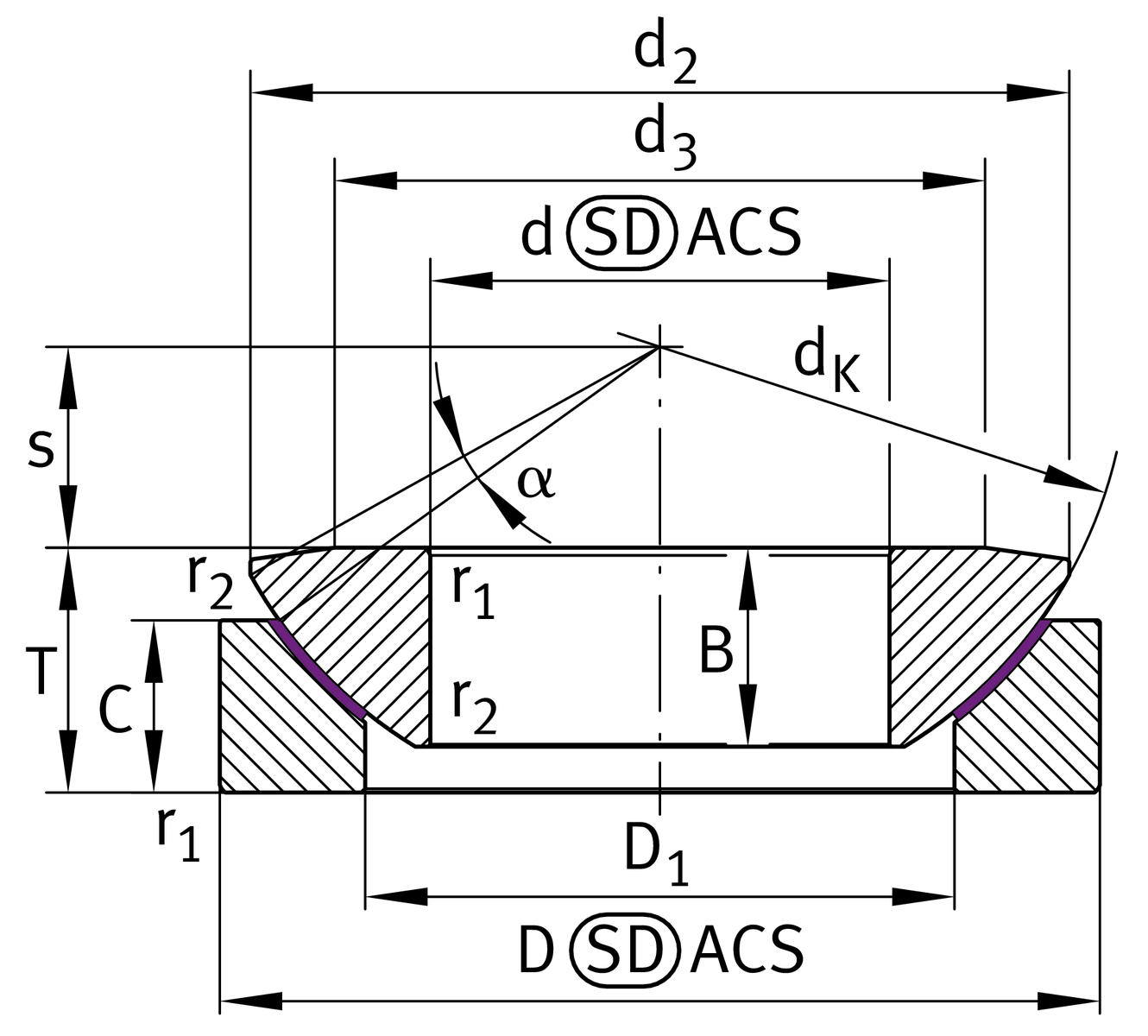

尺寸
| dK | 50 mm | 球直徑 |
| d2 | 43.4 mm | 外眼徑 |
| d3 | 34 mm | Front surface diameter of shaft washer |
| D1 | 28 mm | 內徑 of 軸承座 washer |
| C | 11.5 mm | Width Outer ring |
| s | 11 mm | Plane Surface Spacing |
| α | 6 ° | 傾斜角度 |
| dOT | 0 mm | 內徑 bearing, 公差上限 |
| dUT | -0.008 mm | 內徑 bearing, 較低的公差 |
| DOT | 0 mm | 外徑、公差上限 |
| DUT | -0.011 mm | 外徑，公差下限 |
| TOT | 0 mm | Height, 公差上限 |
| BOT | 0 mm | 內圈寬度, 公差上限 |
| TUT | -0.4 mm | Height, 較低的公差 |
| BUT | -0.24 mm | 內圈寬度, 較低的公差 |
| COT | 0 mm | Width outer ring, 公差上限 |
| CUT | -0.24 mm | Width outer ring, 較低的公差 |
溫度範圍
| Tmin | -50 °C | 最低工作溫度 |
| Tmax | 150 °C | 最高操作溫度 |
您目前的產品型號

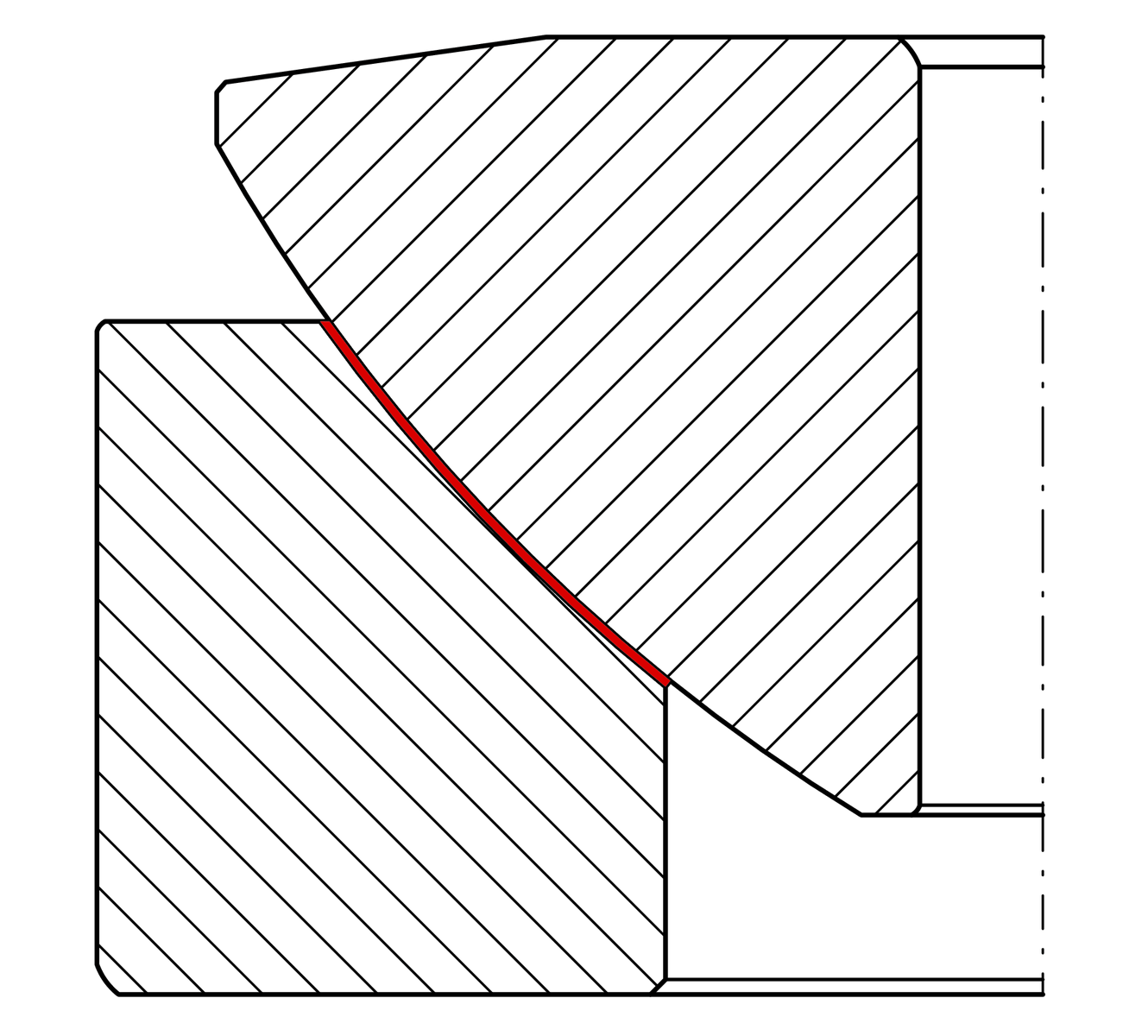

| Fabric | ELGOGLIDE | ELGOGLIDE |
