主要尺寸與性能資料
| d | 75 mm | 內徑 |
| D | 155 mm | 外徑 |
| H | 125 mm | Hight |
| Ca | 290,000 N | 基本額定動載荷，軸向 |
| C0a | 890,000 N | 基本額定靜態載荷，軸向 |
| Cr | 81,000 N | 基本額定動載荷，徑向 |
| C0r | 132,000 N | 基本額定靜態負荷，徑向 |
| Cua | 85,000 N | 疲勞負荷極限，軸向 |
| Cur | 19,100 N | 疲勞負載極限，徑向 |
| nG Oil | 2,100 1/min | 油潤滑極限轉速 |
| nG Grease | 700 1/min | 脂潤滑的極限轉度 |
| MRL | 8 Nm | Bearing friction torque |
| ≈m | 8.966 kg | 重量 |
安裝尺寸
| Da max | 136 mm | 殼肩最大直徑 |
| da min | 110 mm | 軸肩最小直徑 |

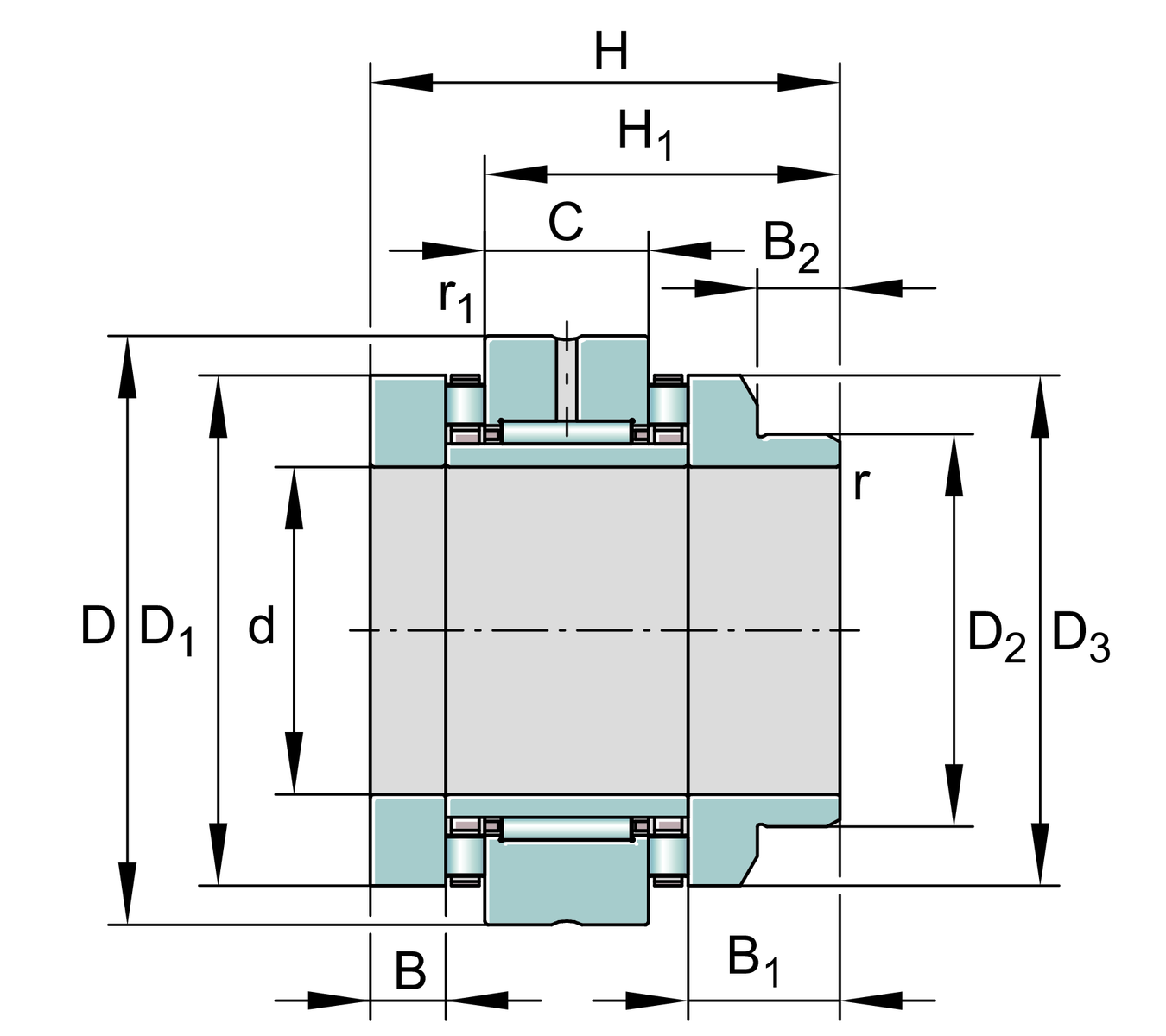

尺寸
| H1 | 90 mm | 外圈高度 over wave washer |
| C | 30 mm | 外圈寬度 |
| D1 | 135 mm | 軸墊圈裂口直徑 |
| D2 | 115 mm | Heeldiameter wave washer long |
| D3 | 135 mm | 外徑 wave washer long |
| B | 21 mm | 內圈寬度 |
| B1 | 46 mm | Width wave washer long |
| B2 | 20 mm | Width heel wave washer long |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 1 mm | 最小倒角尺寸 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
附加資訊
| caL | 6,600 N/µm | 軸向剛性 |
| ckL | 8,500 Nm/mrad | Tilting stiffness |
| Mm | 188 kg*cm2 | 質量慣性矩 |
1 µm | 軸向跳動 | |
| radial | ZMA75/125 | 推薦用於徑向鎖定的 INA 精密鎖緊螺母 (not included) |
| axial | AM75 | 推薦用於軸向鎖定的 INA 精密鎖緊螺母 (not included) |
| MA | 580 Nm | 擰緊扭力螺母 |
72,971 N | Required locknut force | |
115X140X12 | Rotary shaft seal to DIN 3760 (not included) |
您目前的產品型號
| Cage | TV | PA66 塑膠保持架 |
| Locating Feature , bearing outer ring | L | Stepped shaft locating washer extended on one side |
