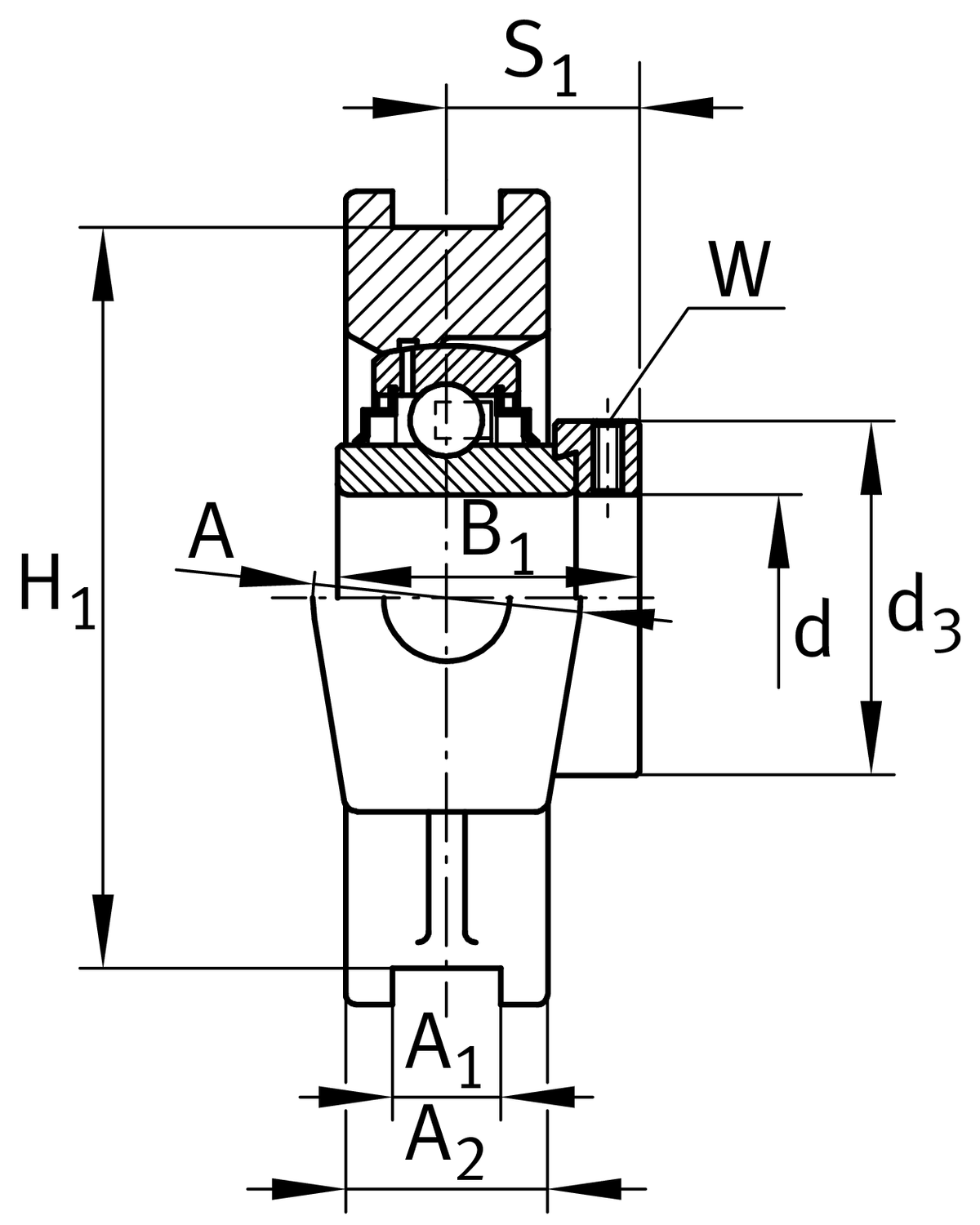

主要尺寸與性能資料
| d | 75 mm | 內徑 |
| H | 166 mm | 高度 |
| L | 214 mm | Length total |
| B1 | 67 mm | 鎖環總寬度 |
| ≈m | 6.41 kg | 重量 |
安裝尺寸
| A1 | 25 mm | Width guidance groove |
H13 | Width guidance groove clearance | |
| H1 | 151 mm | Distance guidance grooves |
0.25 mm | Upper distance guidance groove tolerance | |
-0.25 mm | Lower distance guidance groove tolerance | |
| N | 41 mm | 固定內徑 |

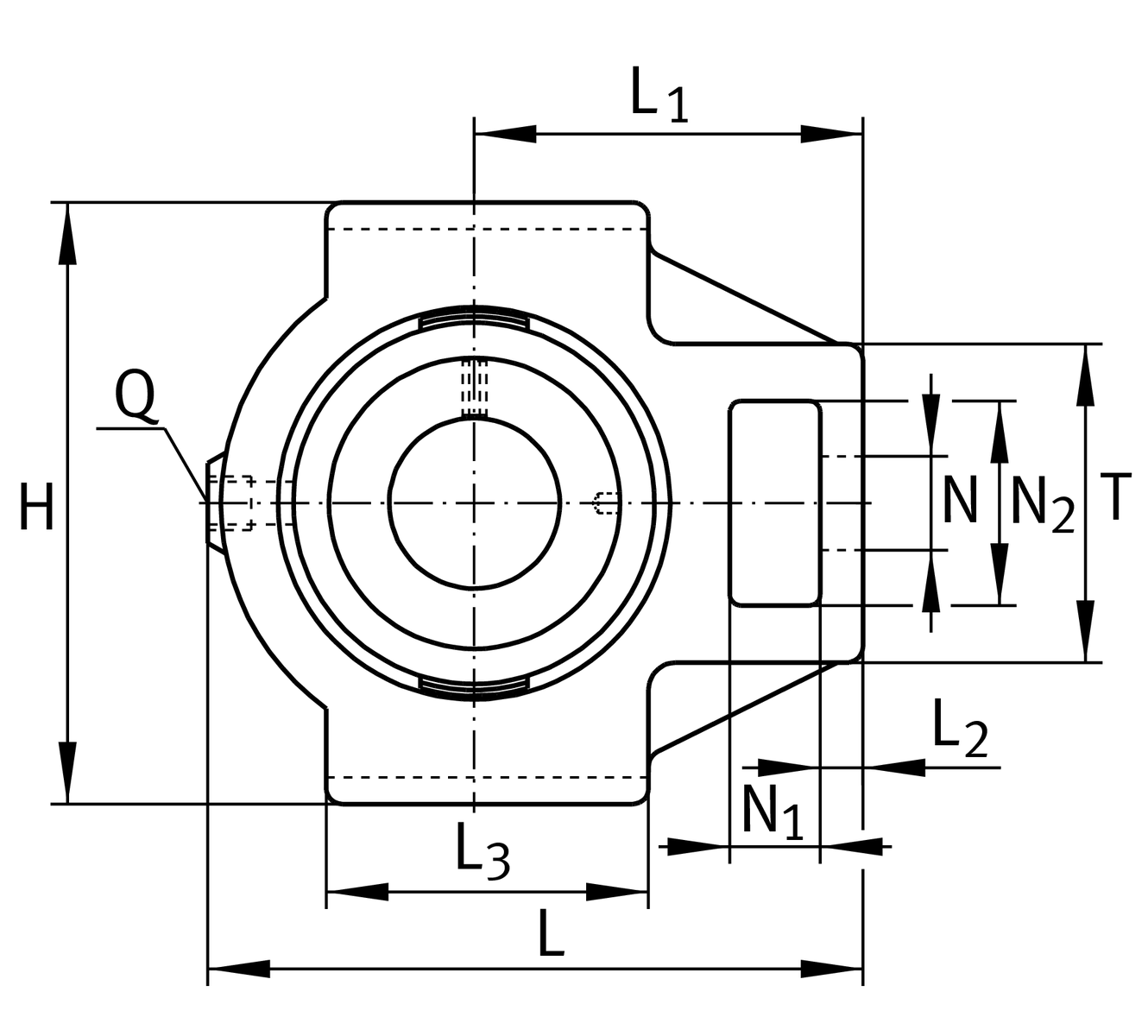

尺寸
| L1 | 135 mm | Distance shaft axis |
| L2 | 20 mm | Length fixed link |
| L3 | 120 mm | Length guidance groove |
| A | 70 mm | Width 軸承座 fixing side |
| N1 | 35 mm | Width recess |
| N2 | 70 mm | Height recess |
| S1 | 45.5 mm | Distance of raceway to locking collar |
| T | 110 mm | 外殼高度 fixing side |
| Q | M6 | 用於潤滑的連接螺紋 |
| A2 | 50 mm | Width 軸承座 |
附加資訊
TUE15 | 軸承座 | |
GE75-XL-KRR-B | 軸承型號 |
溫度範圍
| Tmin | -20 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
您目前的產品型號
| Material | GG | 灰鑄鐵 |
