主要尺寸與性能資料
| d | 12 mm | 內徑 |
| D | 28 mm | 外徑 |
| B | 12 mm | 寬度 |
| Cr | 6,100 N | 基本額定動載荷，徑向 |
| C0r | 3,700 N | 基本額定靜態負荷，徑向 |
| Cur | 193 N | 疲勞負載極限，徑向 |
| nG | 15,800 1/min | 極限轉速 |
| ≈m | 0.033 kg | 重量 |
安裝尺寸
| da min | 14 mm | 軸肩最小直徑 |
| Da max | 26 mm | 殼肩最大直徑 |
| ra max | 0.3 mm | 最大圓角半徑 |

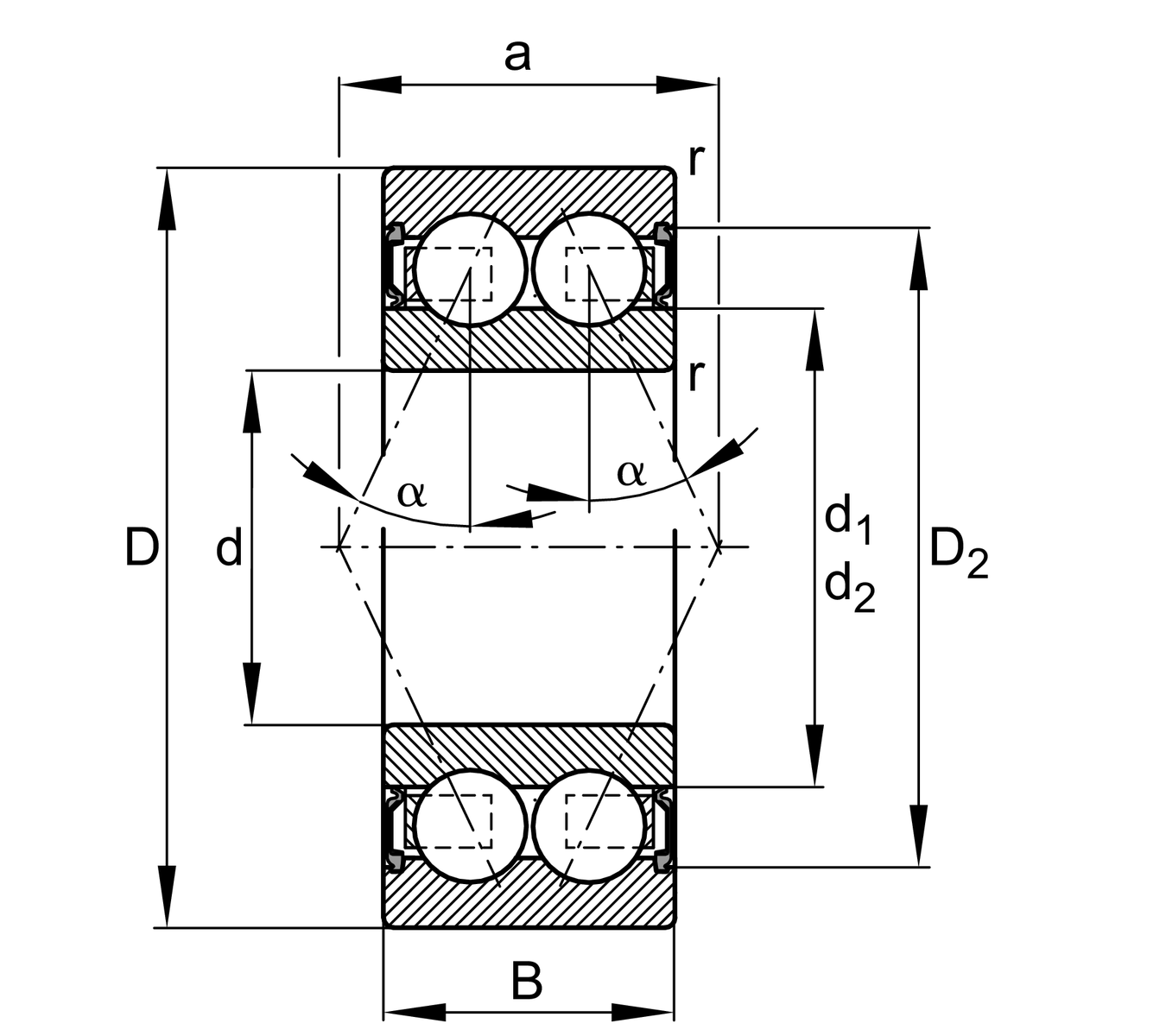

尺寸
| rmin | 0.3 mm | 最小倒角尺寸 |
| D1 | 22.5 mm | 外圈肩徑 |
| D2 | 23.16 mm | 量測外圈直徑 |
| d1 | 17.6 mm | 內圈肩徑 |
| d2 | 16.4 mm | 量測內圈直徑 |
| a | 13.5 mm | 壓力錐頂點之間的距離 |
| α | 25 ° | 接觸角 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 100 °C | 最高操作溫度 |
您目前的產品型號
| 優化設計 | B | 軸承無裝填槽 |
| Sealing | 2RS | 兩側接觸式密封 |
| Cage | TVH | 玻璃纖維增強聚醯胺 PA66 實體保持架 |
| Tolerance class | PN | 正常（PN） |
| Dimensional / heat stabilization | SN | 環尺寸穩定達 120° |
| Lubricant | L237 | Grease (L237/customer specific) |
| Axial internal clearance | C3 | 第 3 組 (C3)，大於 CN |
