主要尺寸與性能資料
| d | 100 mm | 內徑 |
| D | 165 mm | 外徑 |
| B | 52 mm | 寬度 |
| Cr | 450,000 N | 基本額定動載荷，徑向 |
| C0r | 570,000 N | 基本額定靜態負荷，徑向 |
| Cur | 54,000 N | 疲勞負載極限，徑向 |
| nG | 4,000 1/min | 極限轉速 |
| nϑr | 2,750 1/min | 參考轉速 |
| ≈m | 4.188 kg | 重量 |
安裝尺寸
| da min | 111 mm | 軸肩最小直徑 |
| Da max | 154 mm | 殼肩最大直徑 |
| ra max | 2 mm | 最大凹槽半徑 |

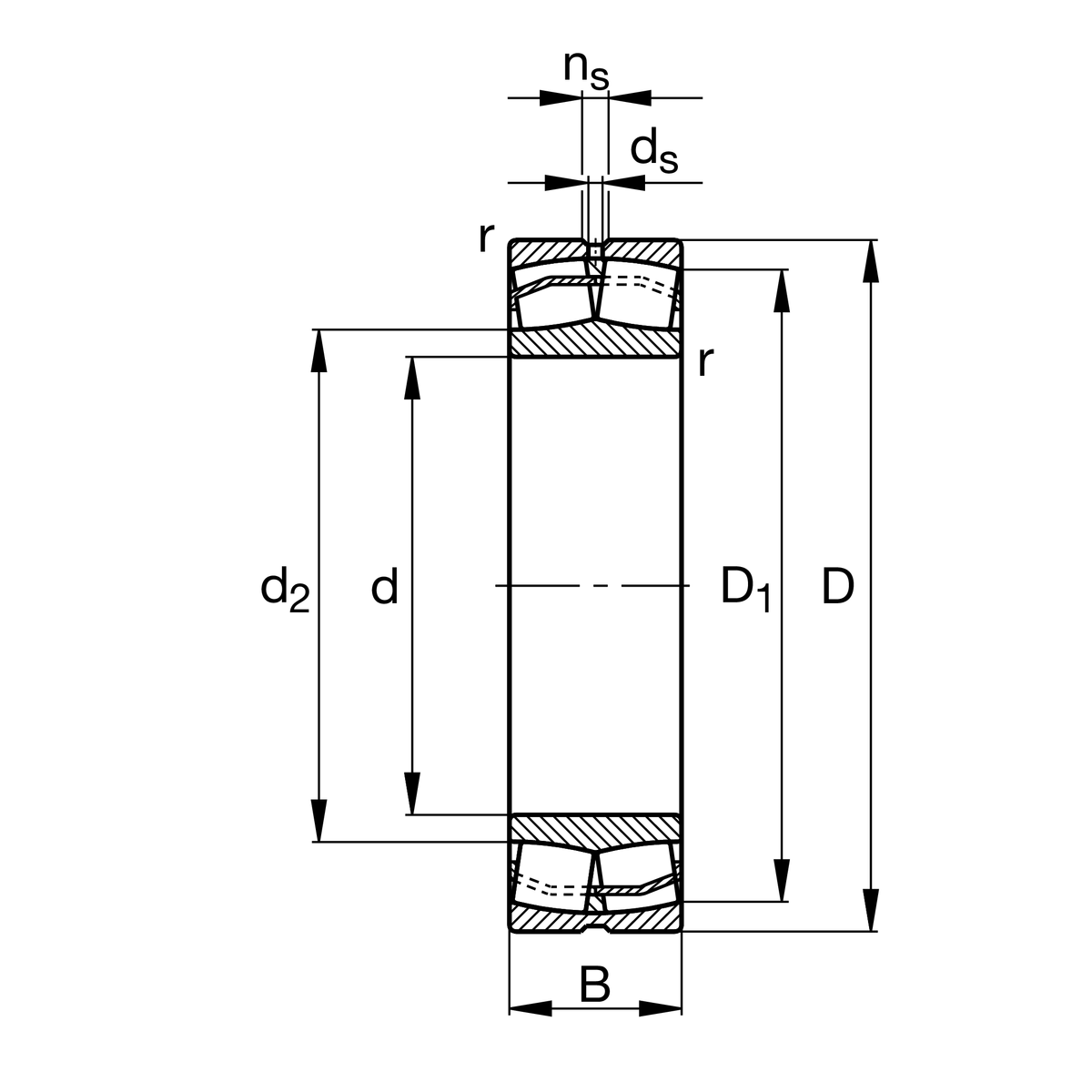

尺寸
| rmin | 2 mm | 最小倒角尺寸 |
| D1 | 146.3 mm | 外圈內徑 |
| d2 | 113.9 mm | 內圈的滾道直徑 |
| ds | 3.2 mm | 潤滑孔直徑 |
| ns | 6.5 mm | 潤滑溝寬度 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
計算參數s
| e | 0.28 | Fa/Fr對於差分的適用性的限制值。 X 和 Y 參數 |
| Y1 | 2.37 | 動態軸向負載係數 |
| Y2 | 3.53 | 動態軸向負載係數 |
| Y0 | 2.32 | 靜態軸向負荷係數 |
您目前的產品型號
| Design | E1 | 無中心肋 |
| Bore type | Z | 圓柱 |
| Cage | TVPB | 塑膠保持架 |
| Radial internal clearance | C3 (Group 3) | 內部間隙大於CN |
| Relubrication feature | Standard |
