主要尺寸與性能資料
| d | 15 mm | 內徑 |
| D | 28 mm | 外徑 |
| B | 13 mm | 寬度 |
| Cr | 11,100 N | 基本額定動載荷，徑向 |
| C0r | 14,300 N | 基本額定靜態負荷，徑向 |
| Cur | 2,350 N | 疲勞負載極限，徑向 |
| nG | 21,300 1/min | 極限轉速 |
| nϑr | 12,100 1/min | 參考轉速 |
| ≈m | 0.029 kg | 重量 |

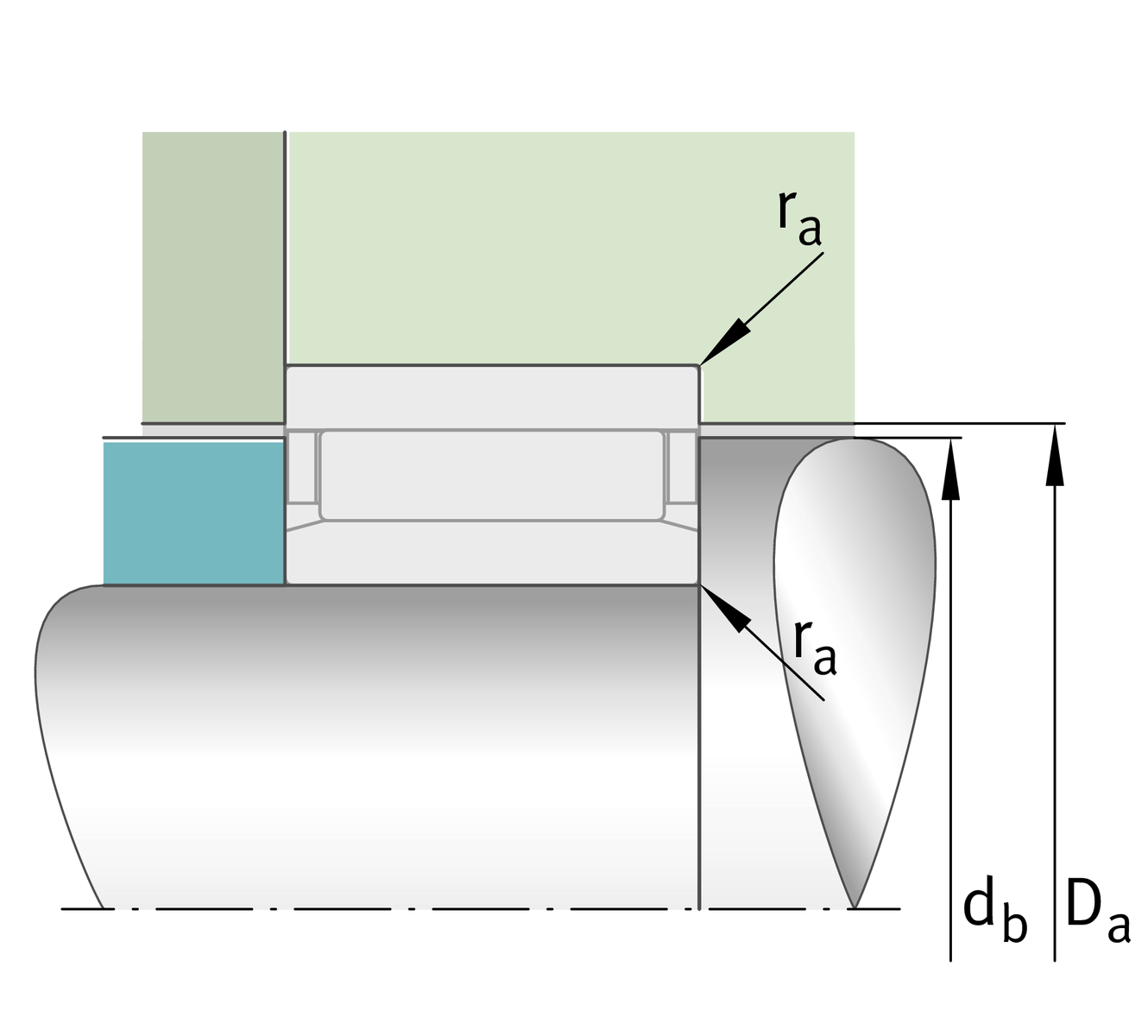

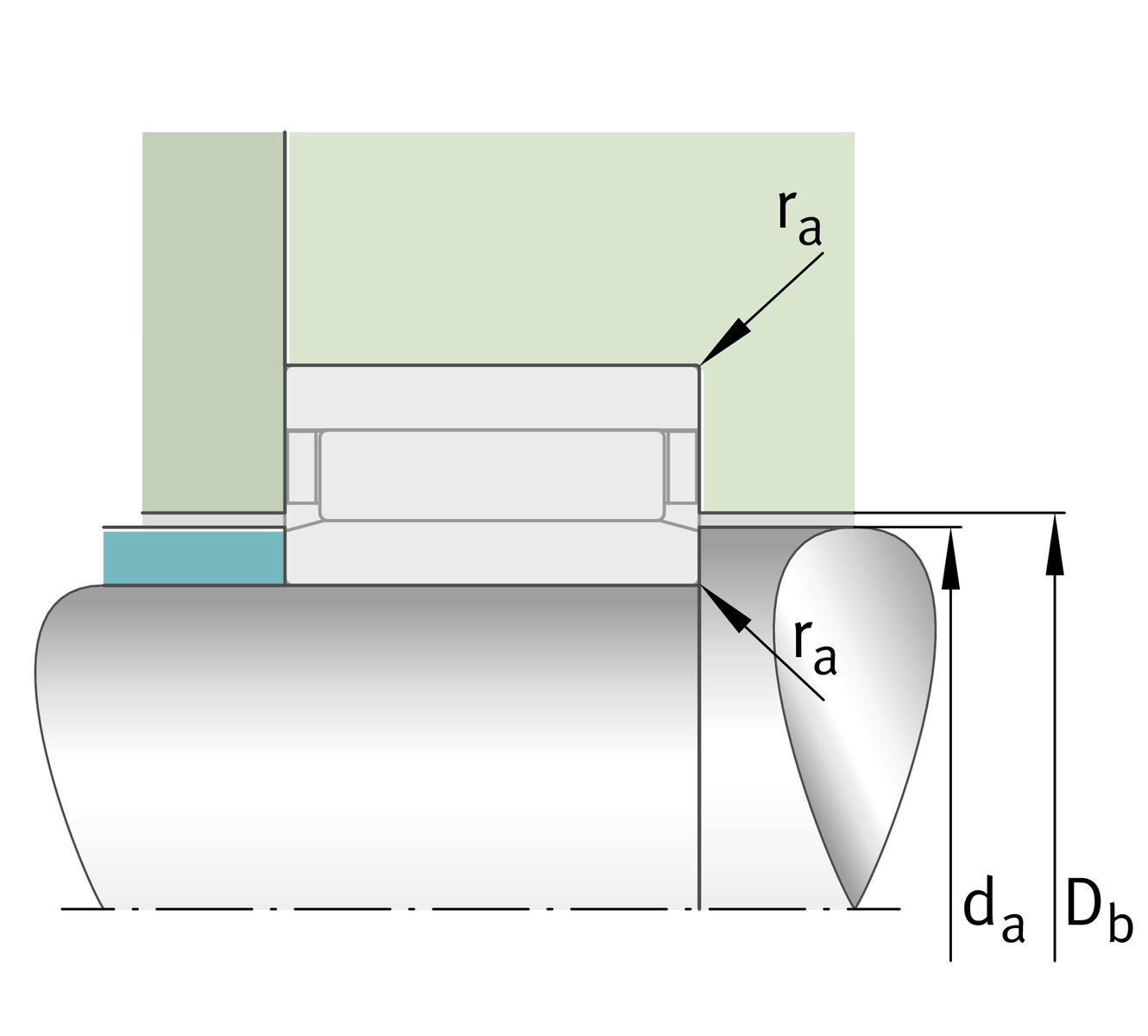

安裝尺寸
| da | 19.7 mm | Mounting dimension |
| Db | 20.4 mm | Shoulder diameter axial guidance NK/軸承座 |
| db | 23.6 mm | Shoulder diameter axial guidance NK/shaft |
| Da | 24.3 mm | 外圈肩徑 |
| ra max | 0.3 mm | 最大凹槽半徑 |

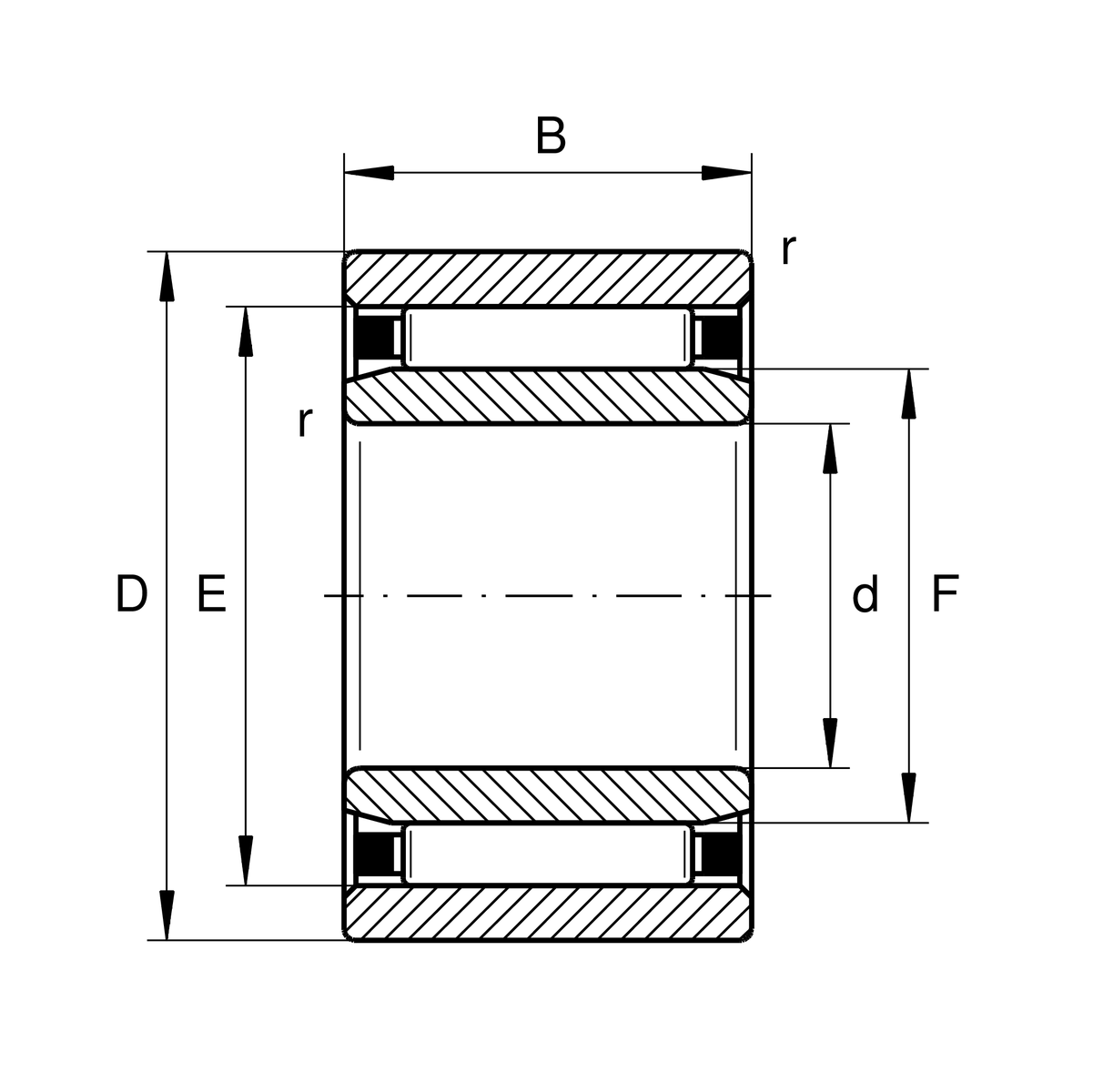

尺寸
| F | 20 mm | 內圈滾道直徑 |
| E | 24 mm | 外圈滾道直徑 |
| rmin | 0.3 mm | 最小倒角尺寸 |

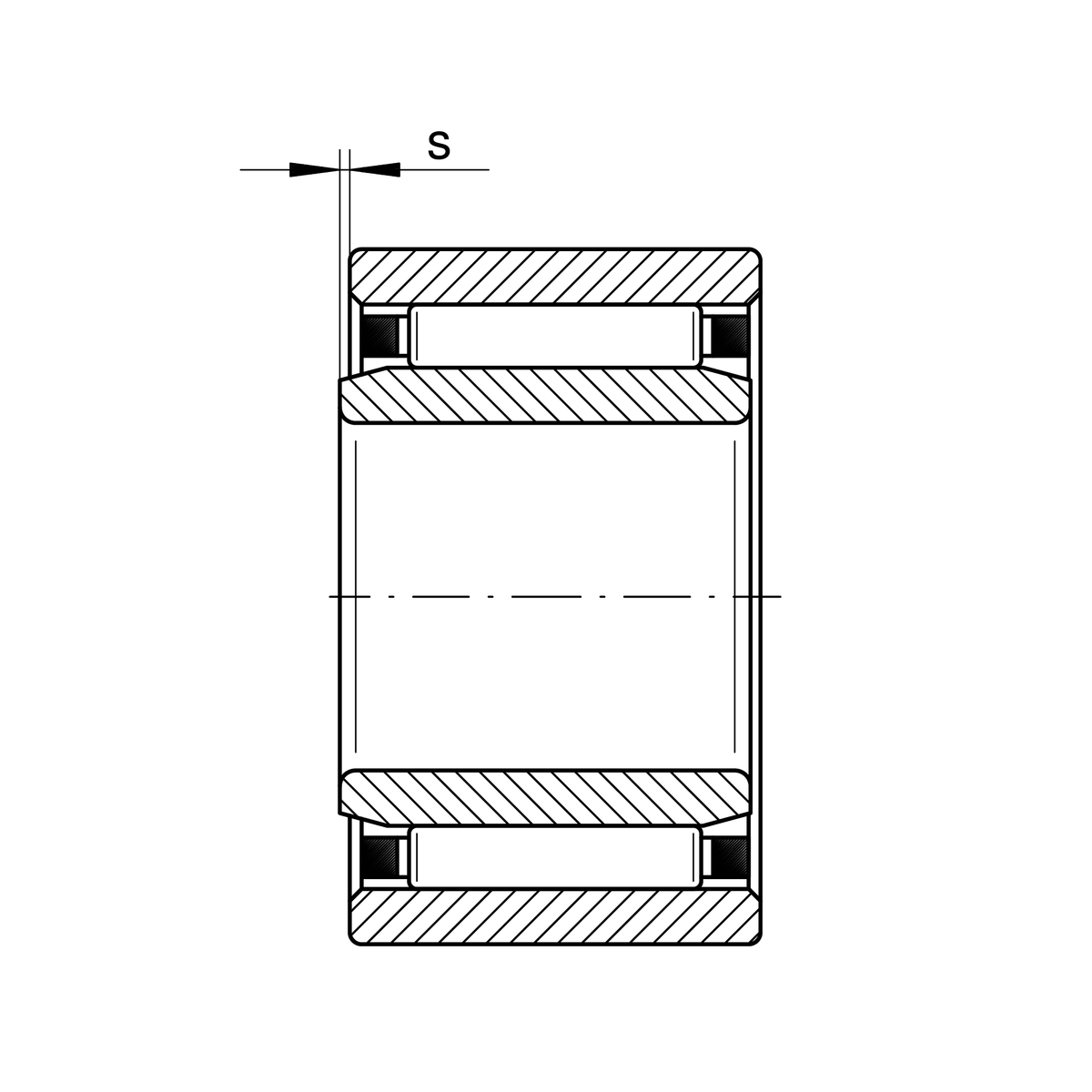

| s | 0.5 mm | 軸向位移 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
