n.r.
DA | 優化設計 | |
| ≈m | 15.61 kg | 重量 |
主要尺寸與性能資料
| d | 100 mm | 內徑 |
| D | 215 mm | 外徑 |
| B | 82.6 mm | 寬度 |
| Cr | 260,000 N | 基本額定動載荷，徑向 |
| C0r | 305,000 N | 基本額定靜態負荷，徑向 |
| Cur | 13,600 N | 疲勞負載極限，徑向 |
| nG | 4,300 1/min | 極限轉速 |
| nϑr | 3,050 1/min | 參考轉速 |
安裝尺寸
| da min | 114 mm | 軸肩最小直徑 |
| Da max | 201 mm | 殼肩最大直徑 |
| ra max | 2.5 mm | 最大圓角半徑 |

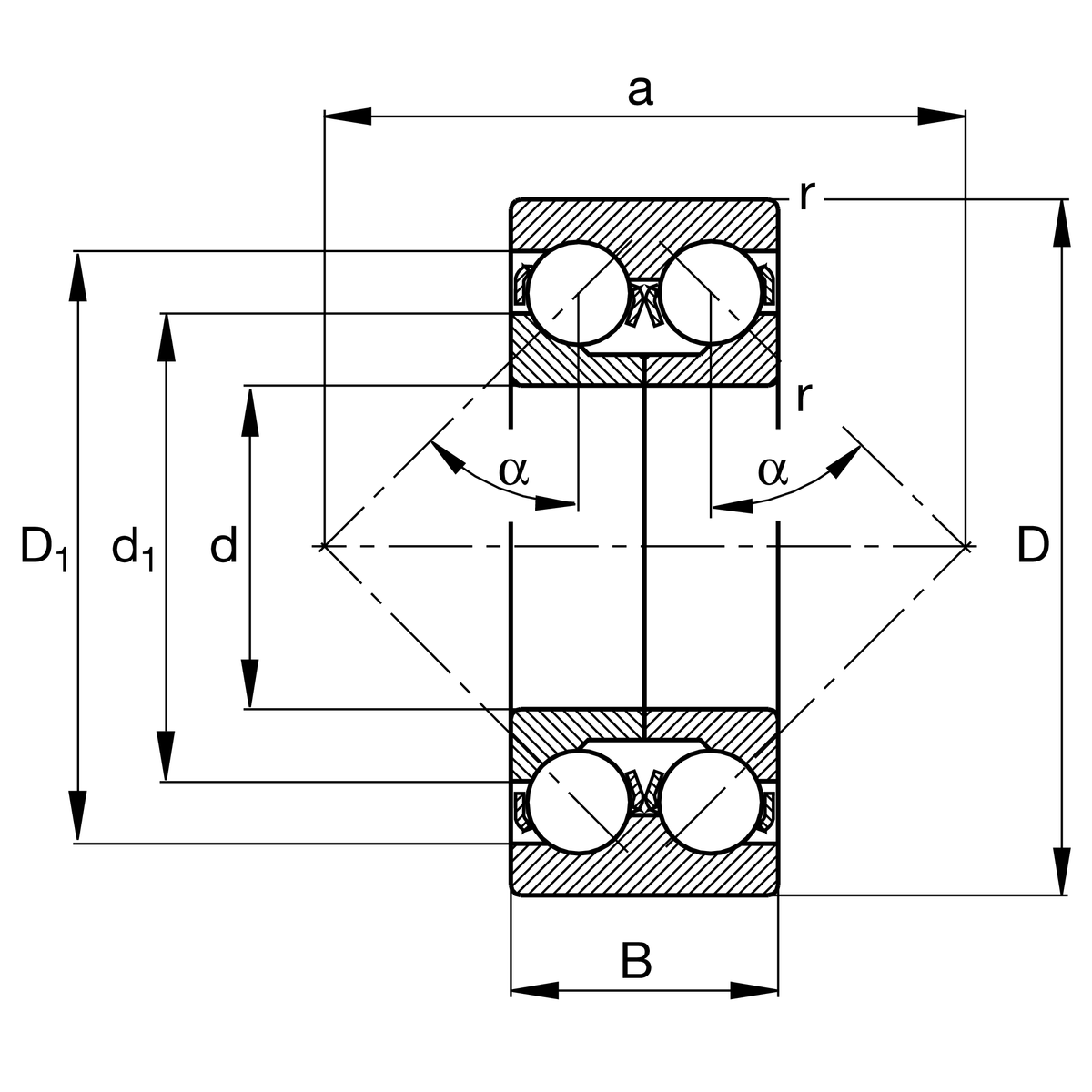

尺寸
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 187.1 mm | 外圈肩徑 |
| d1 | 147.5 mm | 內圈肩徑 |
| a | 197.5 mm | 壓力錐頂點之間的距離 |
| α | 45 ° | 接觸角 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 150 °C | 最高操作溫度 |
您目前的產品型號
| Sealing | 沒有 | 未密封 |
| Cage | MA | 黃銅實體保持架，外圈引導 |
| Tolerance class | PN | 正常（PN） |
| Lubricant | 沒有 | 軸承未潤滑 |
| Axial internal clearance | CN | 正常組（標準間隙） |
