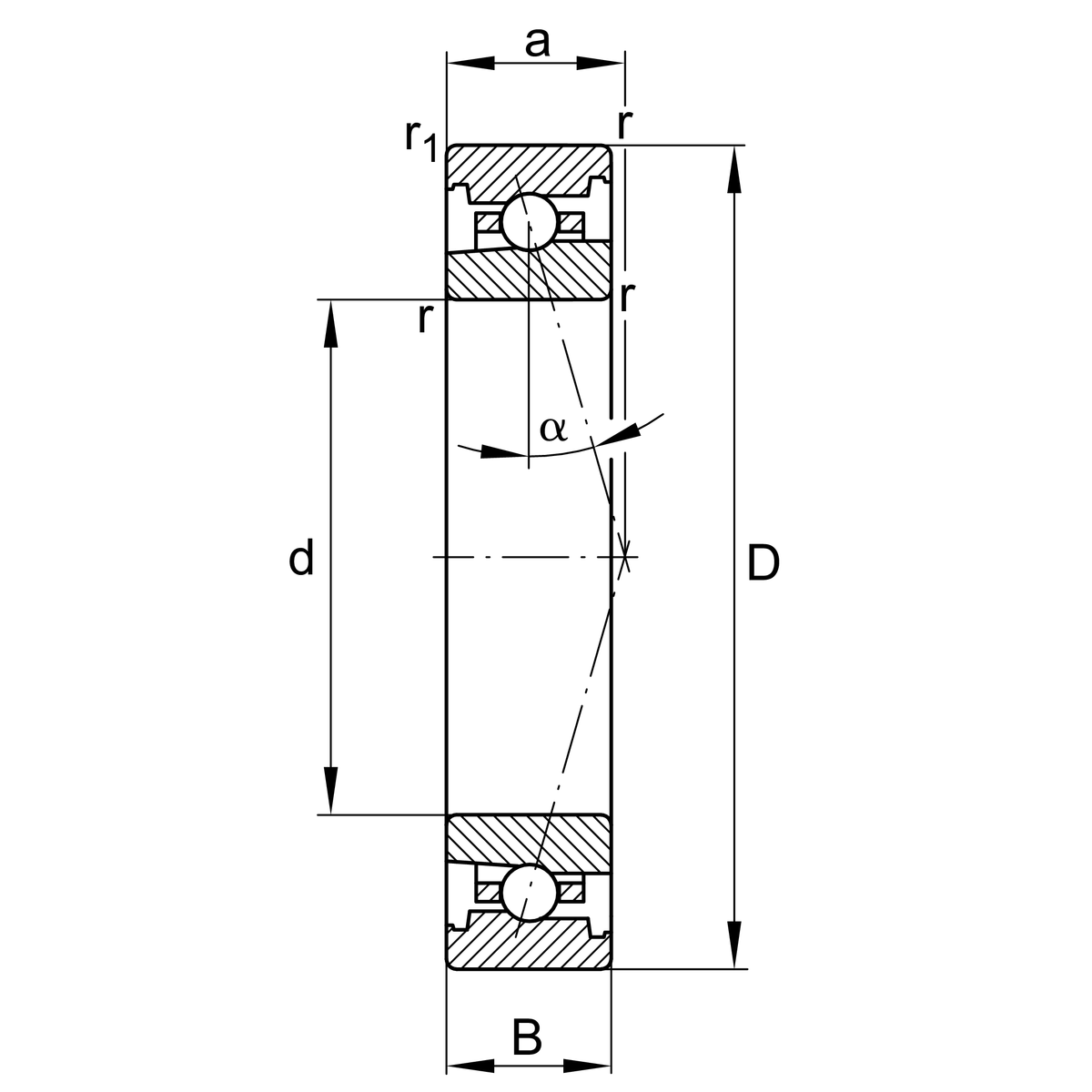

主要尺寸與性能資料
| d | 15 mm | 內徑 |
| D | 28 mm | 外徑 |
| B | 7 mm | 寬度 |
| Cr | 2,550 N | 基本額定動載荷，徑向 |
| C0r | 1,040 N | 基本額定靜態負荷，徑向 |
| Cur | 111 N | 疲勞負載極限，徑向 |
| nG Grease | 75,000 1/min | 脂潤滑的極限轉度 |
| nG Oil | 110,000 1/min | 油潤滑極限轉速 |
| ≈m | 16.7 g | 重量 |

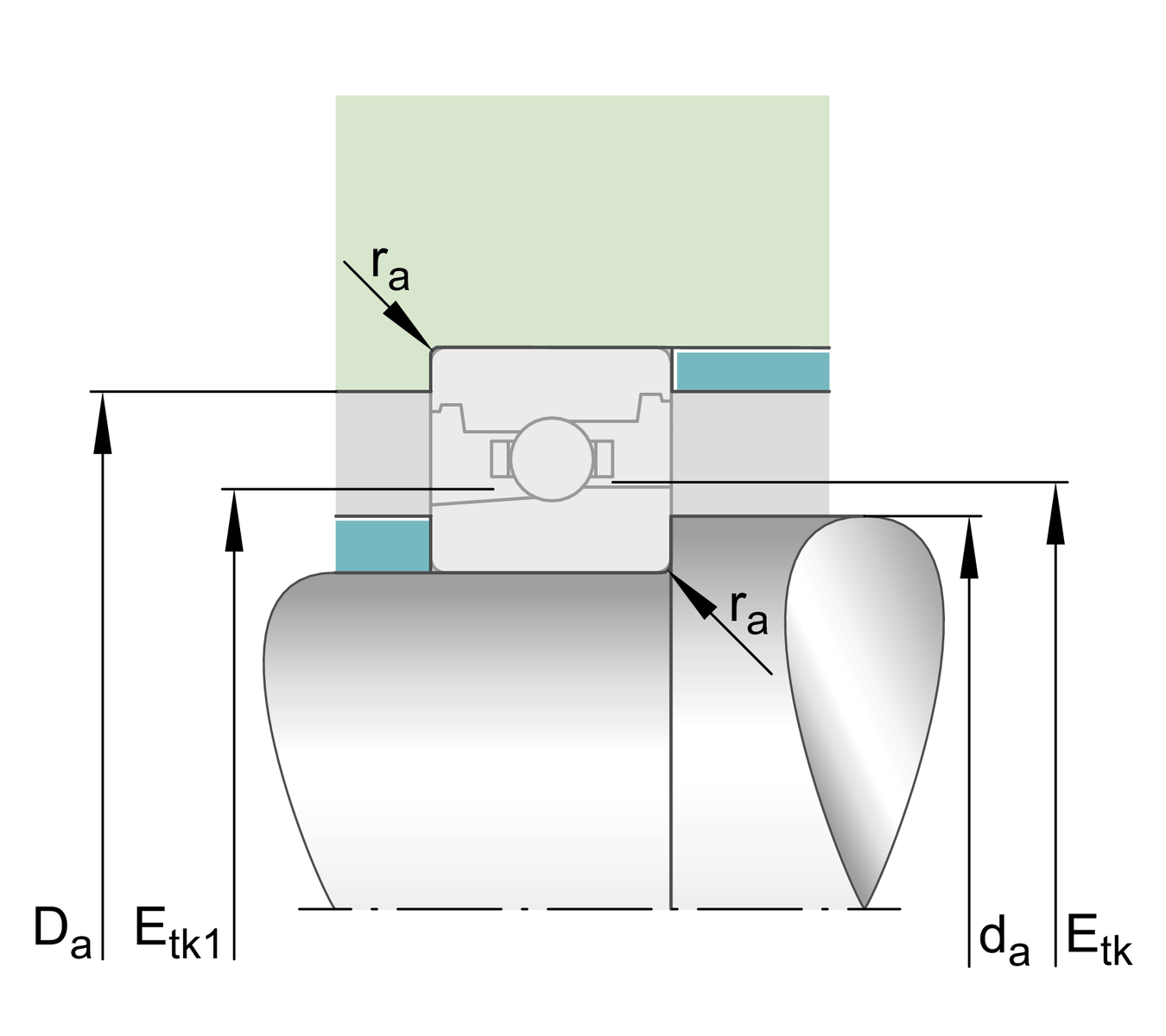

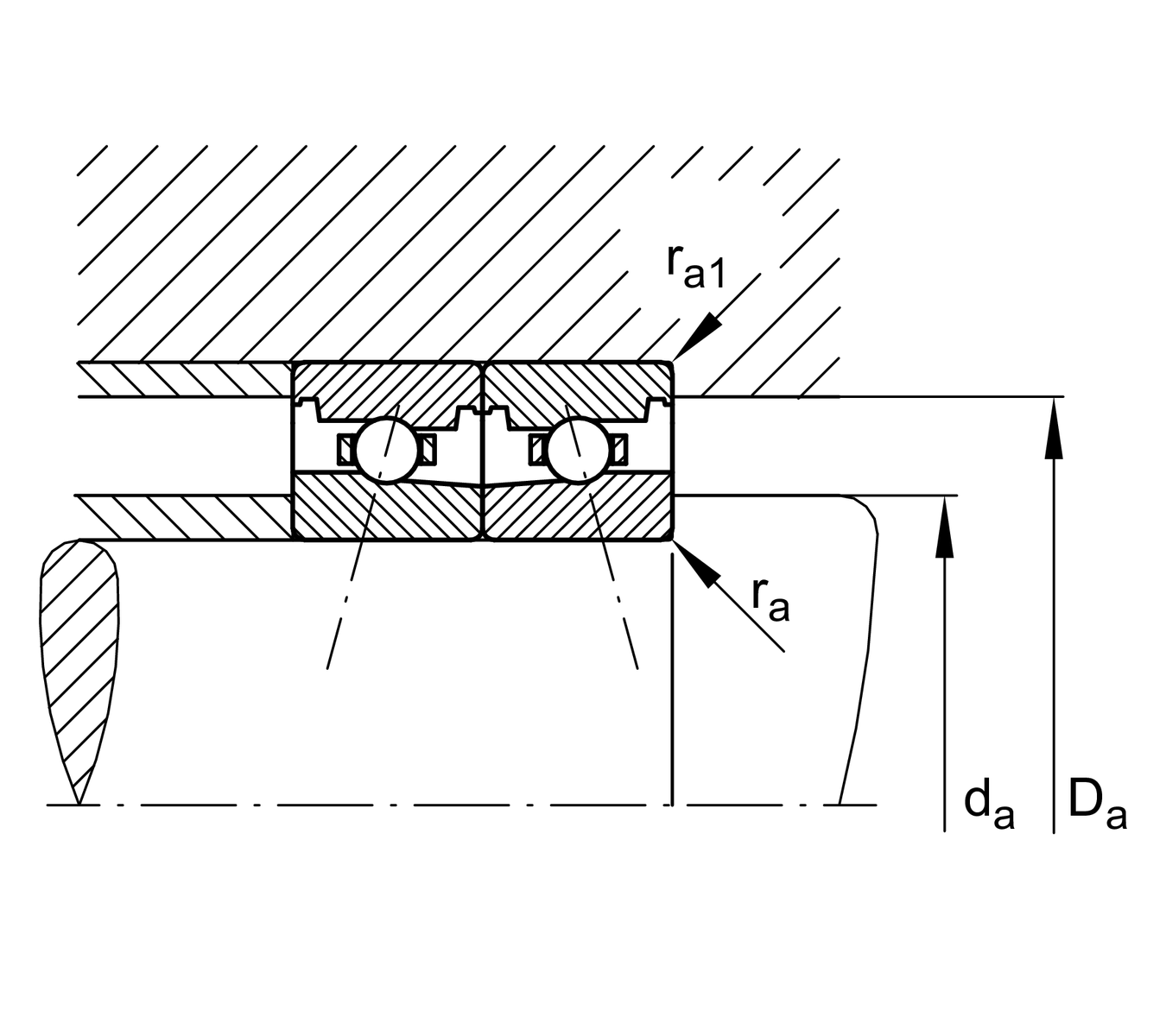

安裝尺寸
| da | 18 mm | 直徑軸肩 |
| da | h12 | 直徑軸肩間隙 |
| Da | 25.5 mm | 外圈肩徑 |
| Da | H12 | 軸肩直徑 外圈游隙 |
| ra max | 0.3 mm | 最大凹槽半徑 |
| ra1 max | 0.1 mm | 最大凹槽半徑 |
| Etk min | 19.9 mm | 最小直徑注射節距 |
| Etk max | 20.4 mm | 最大直徑注射節距 |
| Etk1 min | 18.8 mm | 最小直徑注射節距 |
| Etk1 max | 20.4 mm | 最大直徑注射節距 |
| a | 6.4 mm | 壓力錐頂點之間的距離 |
尺寸
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.3 mm | 最小倒角尺寸 |
| α | 15 ° | 接觸角 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 100 °C | 最高操作溫度 |
附加資訊
| FV L | 9 N | 預壓力 輕 |
| FV M | 28 N | 預壓力 中 |
| FV H | 56 N | 預壓力 重 |
| KaE L | 28 N | 提升力 輕 |
| KaE M | 90 N | 提升力 中 |
| KaE H | 188 N | 提升力 重 |
| ca L | 11 N/µm | 軸向剛性 輕 |
| ca M | 18 N/µm | 軸向剛性 中等 |
| ca H | 25 N/µm | 軸向剛性 重 |
您目前的產品型號
| 接觸角 | C | 接觸角 15 |
| Sealing | 沒有 | |
| Outer shape | Standard | |
| Cage | T | 積層纖維保持架 |
| Tolerance class | P4S | 公差等級 P4S，FAG 標準優於 P4，符合 DIN 620 標準 |
| Arrangement bearing set | U | 單軸承 |
| Preload | L | 預壓力 輕 |
