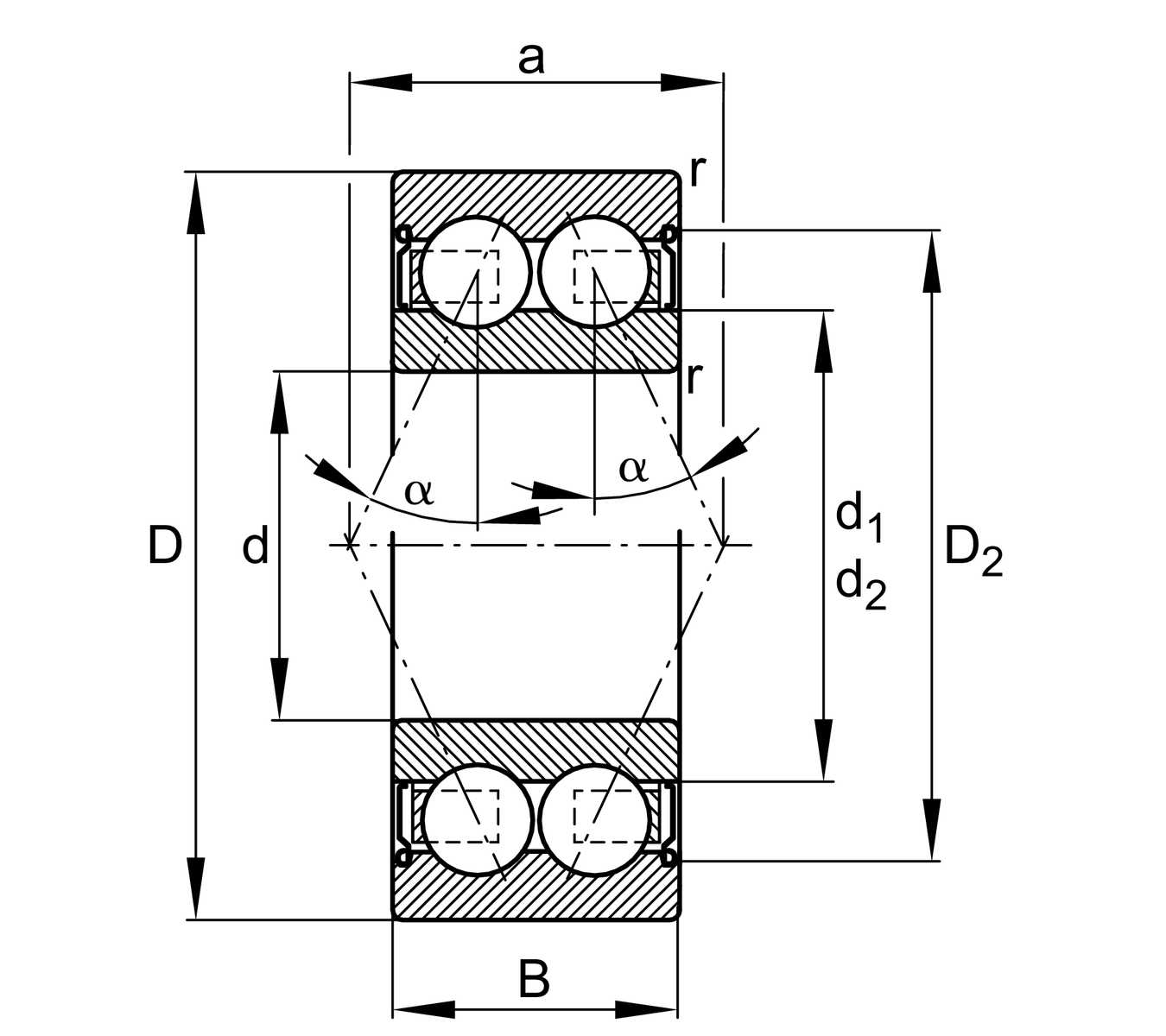

主要尺寸與性能資料
| d | 8 mm | 內徑 |
| D | 22 mm | 外徑 |
| B | 11 mm | 寬度 |
| Cr | 5,100 N | 基本額定動載荷，徑向 |
| C0r | 2,600 N | 基本額定靜態負荷，徑向 |
| Cur | 136 N | 疲勞負載極限，徑向 |
| nG | 26,000 1/min | 極限轉速 |
| nϑr | 26,000 1/min | 參考轉速 |
| ≈m | 0.02 kg | 重量 |
安裝尺寸
| da min | 10 mm | 軸肩最小直徑 |
| Da max | 20 mm | 殼肩最大直徑 |
| ra max | 0.3 mm | 最大圓角半徑 |
尺寸
| rmin | 0.3 mm | 最小倒角尺寸 |
| D1 | 17.55 mm | 外圈肩徑 |
| D2 | 19.03 mm | 量測外圈直徑 |
| d1 | 12.6 mm | 內圈肩徑 |
| d2 | 10.5 mm | 量測內圈直徑 |
| a | 11.2 mm | 壓力錐頂點之間的距離 |
| α | 25 ° | 接觸角 |
溫度範圍
| Tmin | -20 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
您目前的產品型號
| 優化設計 | B | 軸承無裝填槽 |
| Sealing | 2Z | Non-contact shield on both sides |
| Cage | TVH | 玻璃纖維增強聚醯胺 PA66 實體保持架 |
| Tolerance class | PN | 正常（PN） |
| Dimensional / heat stabilization | SN | 環尺寸穩定達 120° |
| Lubricant | GA14 | Ball bearing grease, low noise, standard for D<=62mm |
| Axial internal clearance | CN | 正常組（標準間隙） |
