n.r.
D | 優化設計 | |
| ≈m | 9.98 kg | 重量 |
主要尺寸與性能資料
| d | 95 mm | 內徑 |
| D | 200 mm | 外徑 |
| B | 77.8 mm | 寬度 |
| Cr | 237,000 N | 基本額定動載荷，徑向 |
| C0r | 227,000 N | 基本額定靜態負荷，徑向 |
| Cur | 13,000 N | 疲勞負載極限，徑向 |
| nG | 2,550 1/min | 極限轉速 |
| nϑr | 3,700 1/min | 參考轉速 |
安裝尺寸
| da min | 109 mm | 軸肩最小直徑 |
| Da max | 186 mm | 殼肩最大直徑 |
| ra max | 2.5 mm | 最大圓角半徑 |

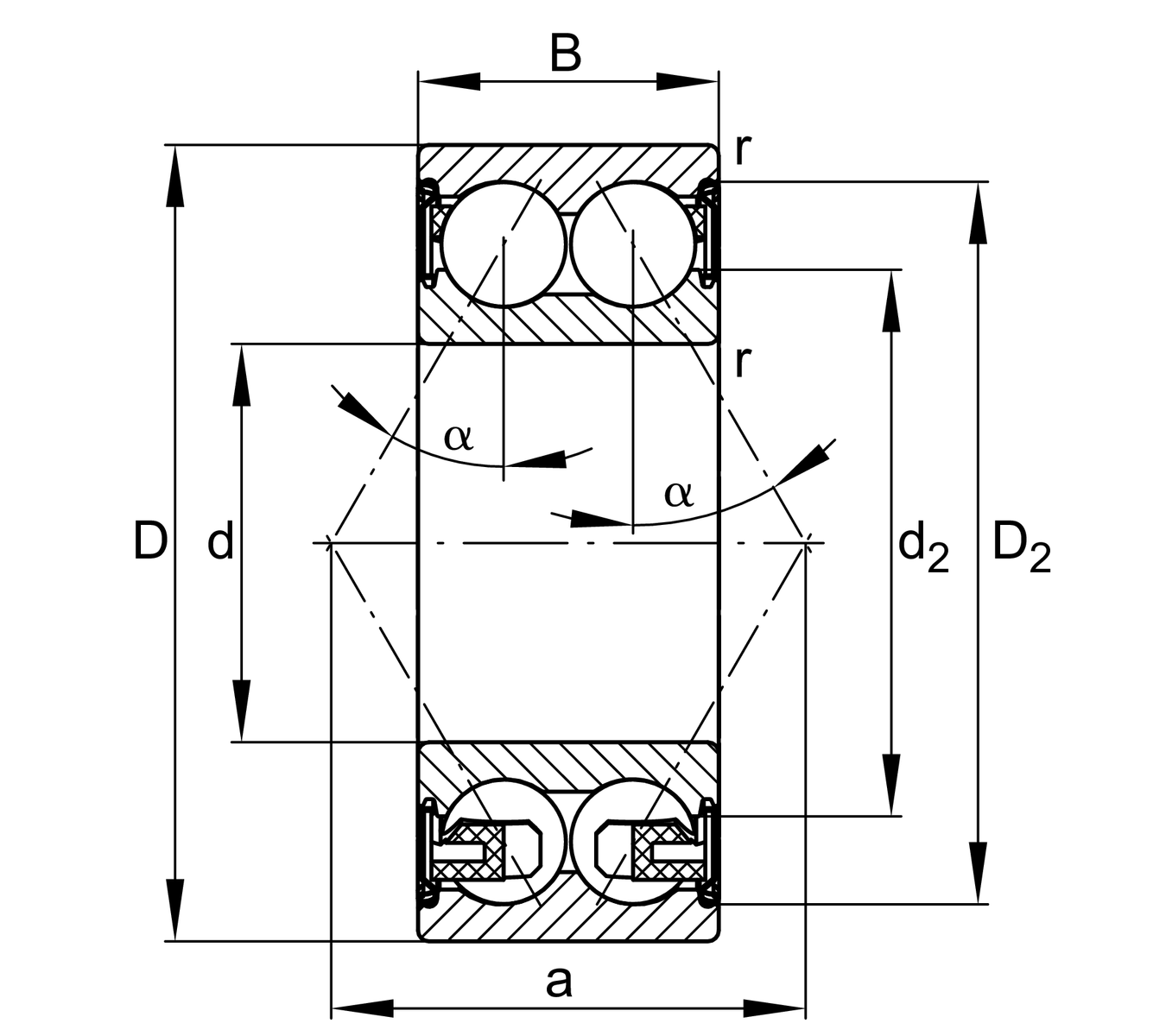

尺寸
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 170.94 mm | 外圈肩徑 |
| D2 | 175 mm | 量測外圈直徑 |
| d1 | 135.88 mm | 內圈肩徑 |
| d2 | 133.61 mm | 量測內圈直徑 |
| a | 115.8 mm | 壓力錐頂點之間的距離 |
| α | 30 ° | 接觸角 |
溫度範圍
| Tmin | -20 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
您目前的產品型號
| 優化設計 | B | 軸承無裝填槽 |
| Sealing | 2Z | Non-contact shield on both sides |
| Cage | TVH | 玻璃纖維增強聚醯胺 PA66 實體保持架 |
| Tolerance class | P6 | 6級（P6），優於PN |
| Dimensional / heat stabilization | S0 | 環尺寸穩定達 150° |
| Lubricant | L140 | Grease (L140/customer specific) |
| Axial internal clearance | C3 | 第 3 組 (C3)，大於 CN |
