主要尺寸與性能資料
| d | 15 mm | 內徑 |
0 mm | 內徑公差上限 | |
-0.01 mm | 內徑公差下限 | |
| D | 45 mm | 外徑 |
0 mm | 外徑，公差上限 | |
-0.013 mm | 外徑公差下限 | |
| B | 32 mm | 寬度 |
0 mm | 寬度上限公差 | |
-0.25 mm | 寬度下限公差 | |
| Ca | 37,000 N | 基本額定動載荷，軸向 HL |
| Ca | 17,900 N | 基本額定動載荷，軸向 |
| C0a | 83,000 N | 基本額定靜態載荷，軸向 HL |
| C0a | 28,000 N | 基本額定靜態載荷，軸向 |
| Cua | 2,450 N | 疲勞負荷極限，軸向 HL |
| Cua | 1,240 N | 疲勞負荷極限，軸向 |
| nG Grease | 5,700 1/min | 脂潤滑的極限轉度 |
| nϑ | 2,600 1/min | Thermally permissible speed |
| ≈m | 0.53 kg | 重量 |

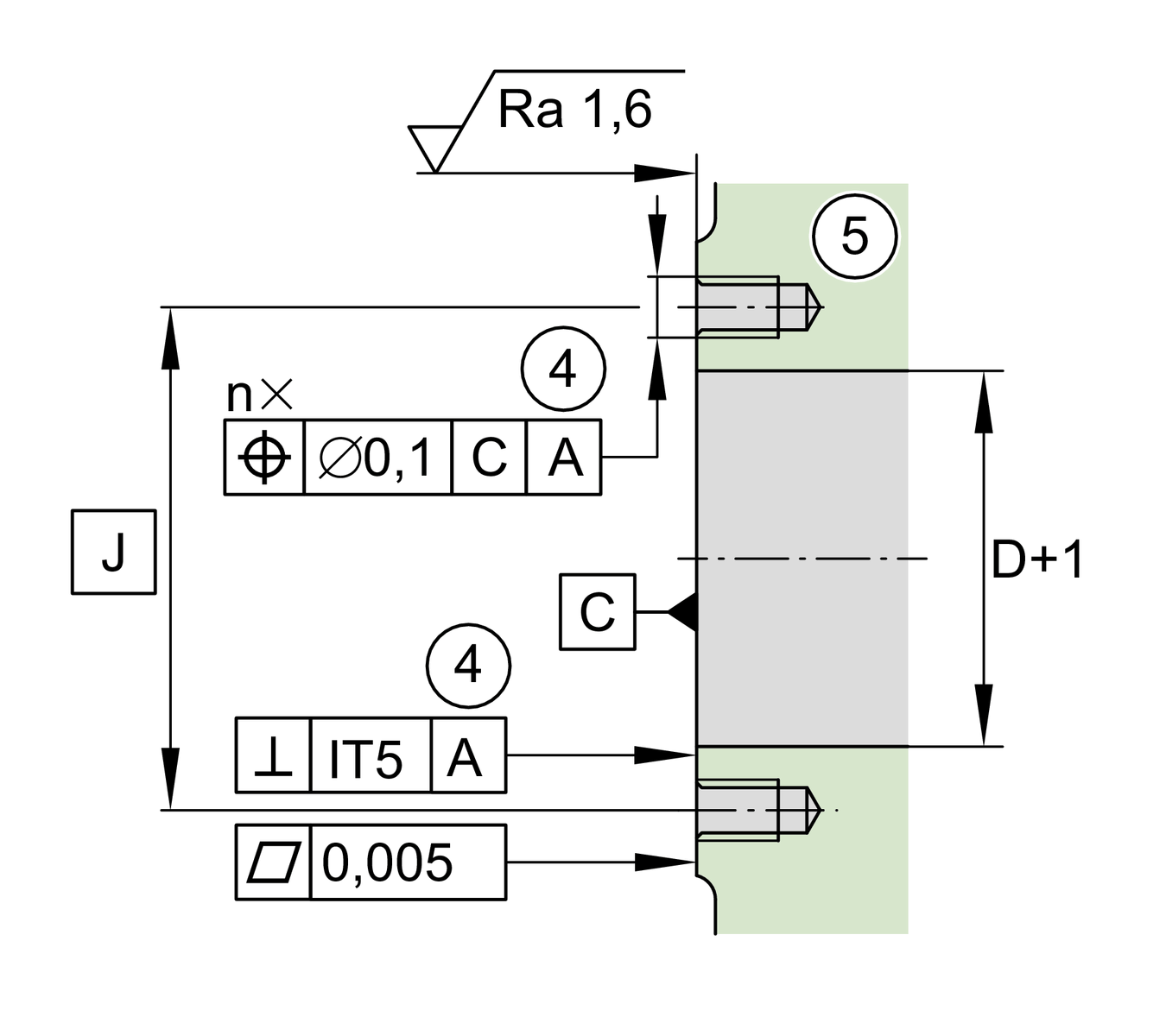

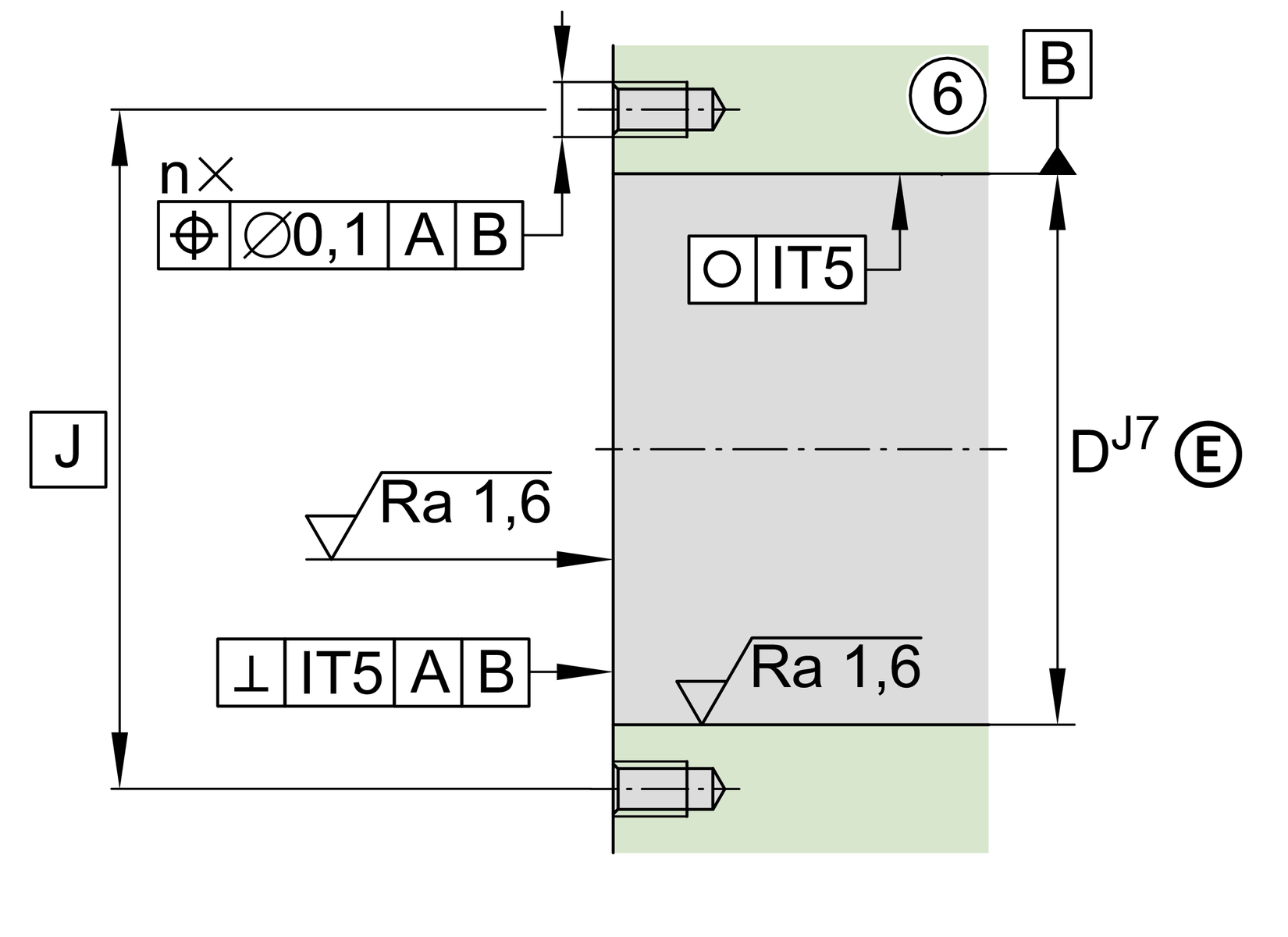

安裝尺寸

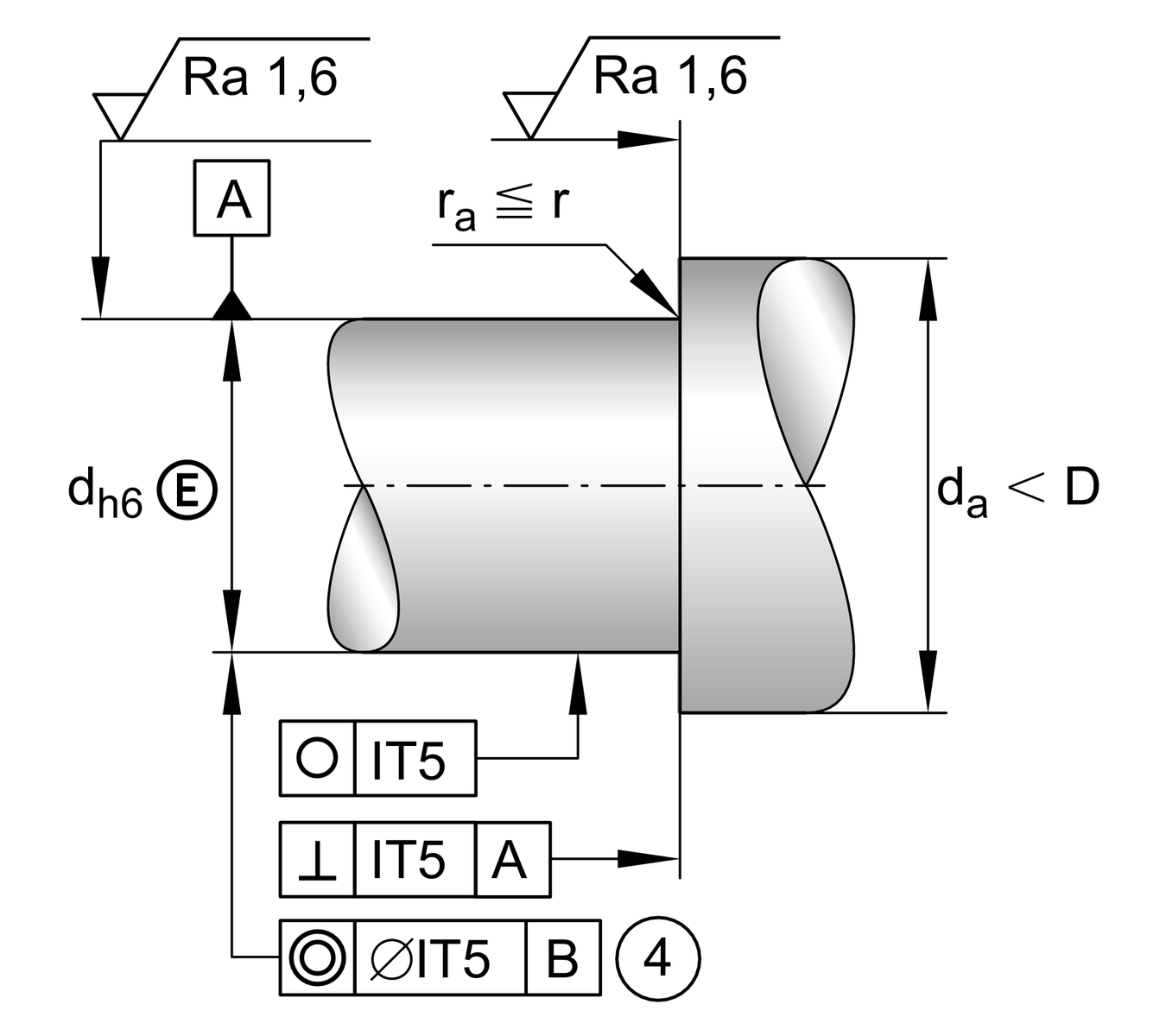

| da min | 20 mm | 軸肩最小直徑 |
| da max | 35 mm | 軸肩最大直徑 |
M6 | Fixing scresw DIN EN ISO 4762 10.9 (not included) | |
| n | 4 | Number of screws |

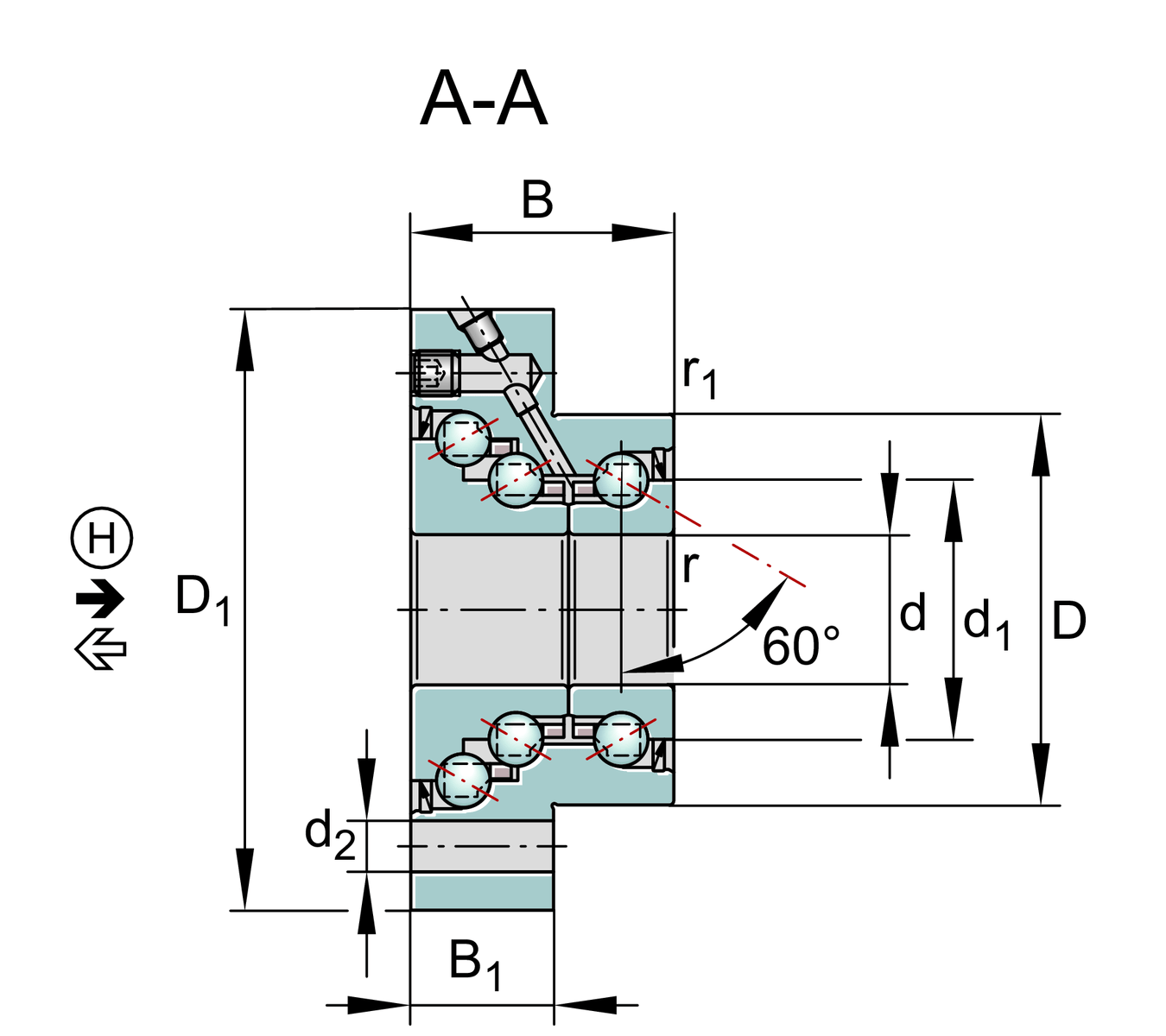

尺寸
| d1 | 28 mm | 內圈擋邊直徑 |
| D1 | 75 mm | Flange diameter |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 1 |
| B1 | 18 mm | 厚度 of flange |
| d2 | 6.8 mm | Fixing boring diameter |

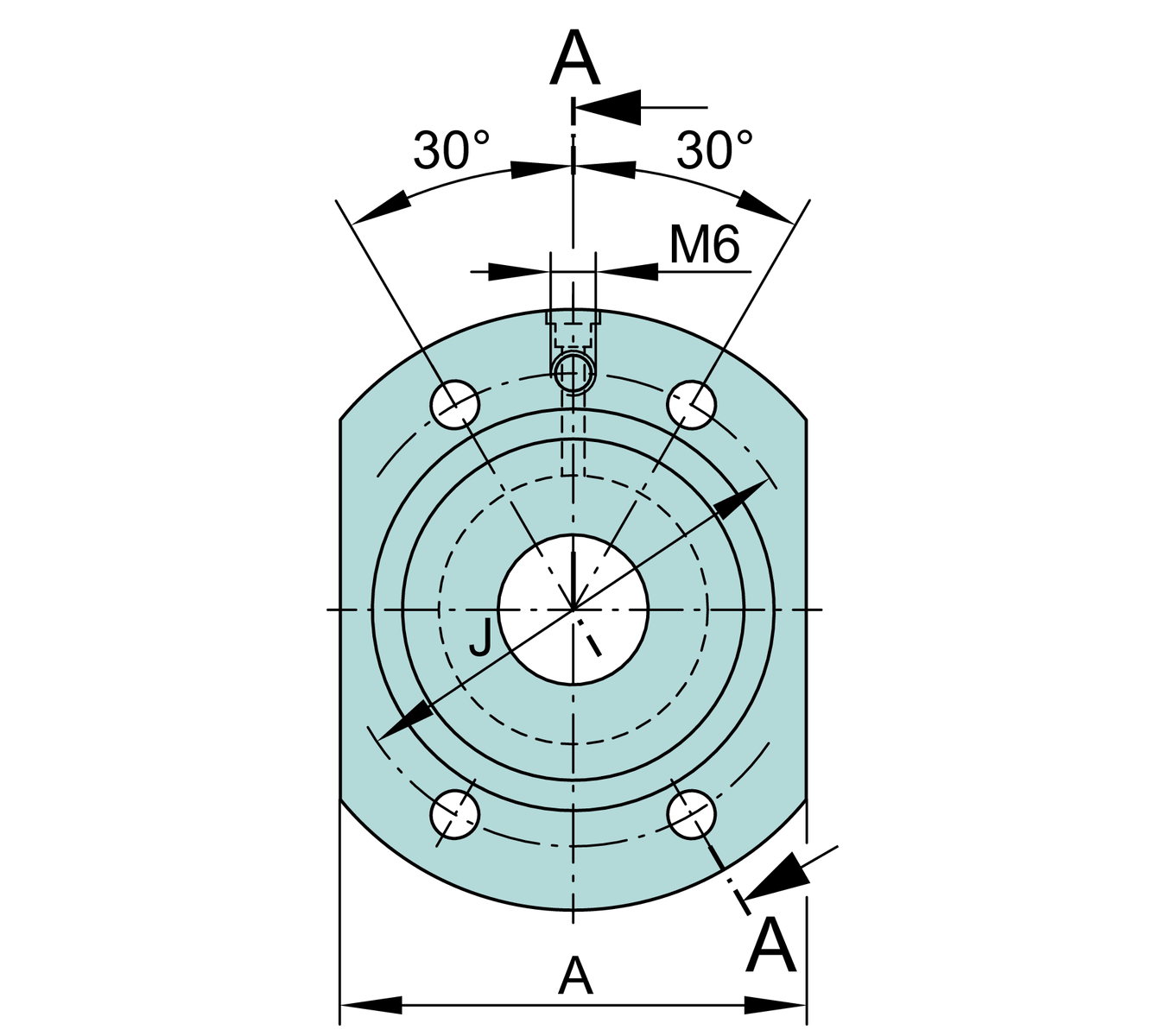

| J | 58 mm | Pitch circle diameter (holes) |
| A | 55 mm | 法蘭寬度 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
附加資訊
| MRL | 0.35 Nm | Bearing friction torque |
| caL | 500 N/µm | 軸向剛性 |
| caL | 950 N/µm | 軸向剛性 (HL) |
| ckL | 140 Nm/mrad | Tilting stiffness |
5 µm | 軸向跳動 | |
| Mm | 0.278 kg*cm2 | 質量慣性矩 |

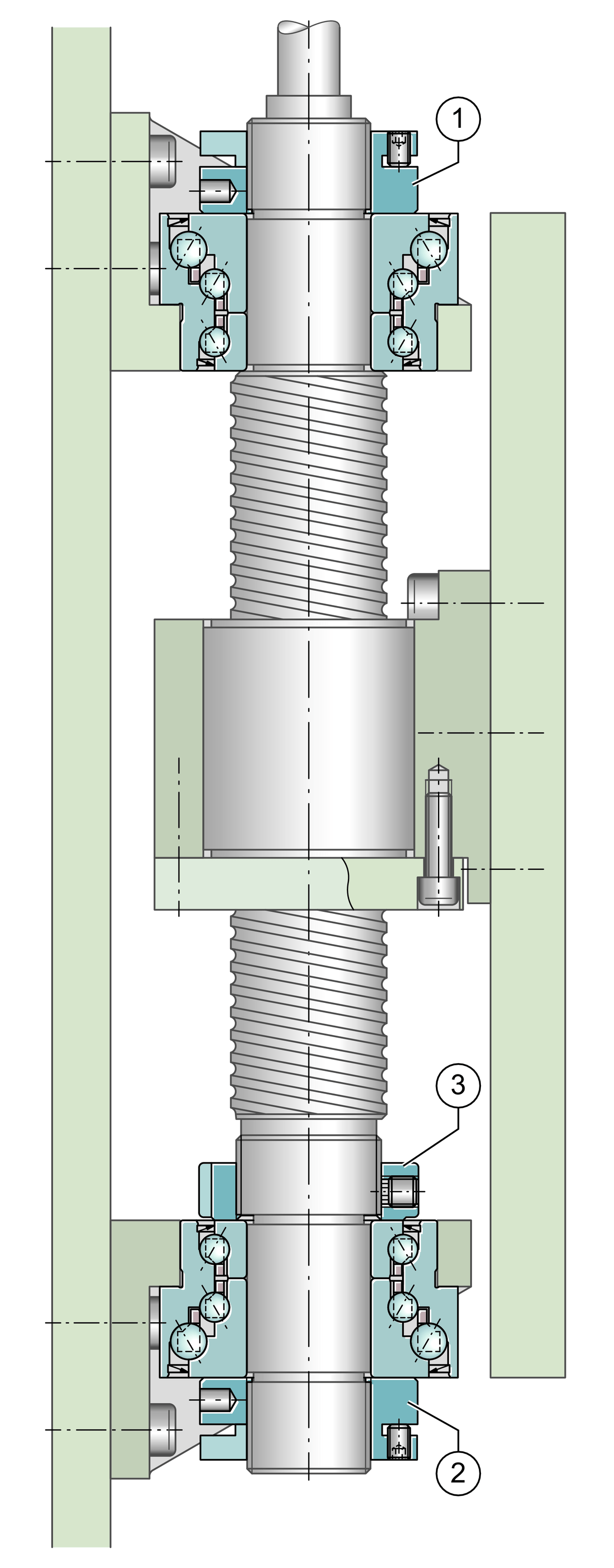

ZMA15/33 | 推薦用於徑向鎖定的 INA 精密鎖緊螺母 1,2 | |
| (3) r | ZM17 | 推薦用於徑向鎖定的 INA 精密鎖緊螺母 3 |
| (1), (2) r | AM15 | 推薦用於軸向鎖定的 INA 精密鎖緊螺母 1,2 |
| MA | 10 Nm | 擰緊扭力螺母 |
| (1), (2) a | 6,270 N | 所需的鎖緊螺帽軸向力 1 |
您目前的產品型號
| Sealing | 2RS | 兩側唇部接觸式密封 |
