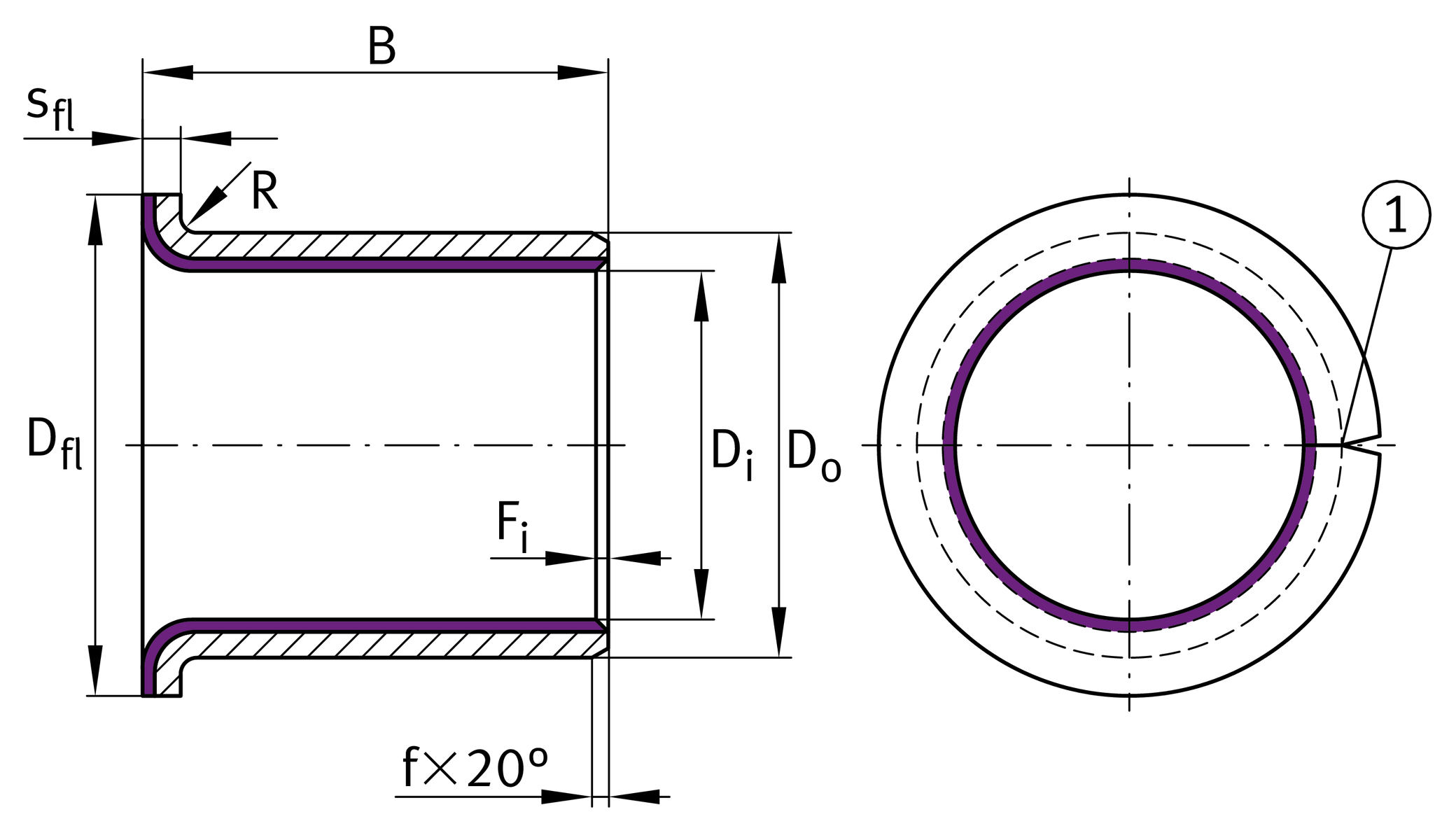

主要尺寸與性能資料
| Di | 6 mm | 內徑 |
| Do | 8 mm | 外徑 |
| Dfl | 12 mm | 法蘭外徑 |
| B | 8 mm | 寬度 |
| Cr | 5,040 N | 基本額定動載荷，徑向 |
| C0r | 9,000 N | 基本額定靜態負荷，徑向 |
| Ca | 4,840 N | 基本額定動載荷，軸向 |
| C0a | 8,640 N | 基本額定靜態載荷，軸向 |
| ≈m | 1.7 g | 重量 |
尺寸
| f | 20 ° | 外徑倒角 |
| sfl | 1 mm | 法蘭厚度 |
| Rmax | 1 mm | 最大半徑 |
| f | 0.6 mm | 外倒角 |
| Fi max | 0.6 mm | 內緣斷裂，最大值 |
| Fi min | 0.1 mm | 內緣斷裂，最小值 |
| s3 | 1 mm | 壁厚 |
| Dfl OT | 0.5 mm | 法蘭外徑、公差上限 |
| Do OT | 0.075 mm | 外徑、公差上限 |
| s3 OT | 0.005 mm | 壁厚、公差上限 |
| Dfl UT | -0.5 mm | 法蘭外徑，公差下限 |
| s3 UT | -0.02 mm | 壁厚、公差下限 |
| Do UT | 0.045 mm | 外徑，公差下限 |
| BOT | 0.25 mm | 寬度、公差上限 |
| BUT | -0.25 mm | 寬度、公差下限 |
| sfl OT | 0.05 mm | 法蘭厚度，公差上限 |
| sfl UT | -0.2 mm | 法蘭厚度，公差下限 |
| fOT | 0.4 mm | 外倒角、公差上限 |
| fUT | -0.4 mm | 外倒角，公差下限 |
溫度範圍
| Tmin | -200 °C | 最低工作溫度 |
| Tmax | 280 °C | 最高操作溫度 |
您目前的產品型號
| Material sliding Layer | E40 | 免維護滑動層E40 |
| Material back | Bronze |
