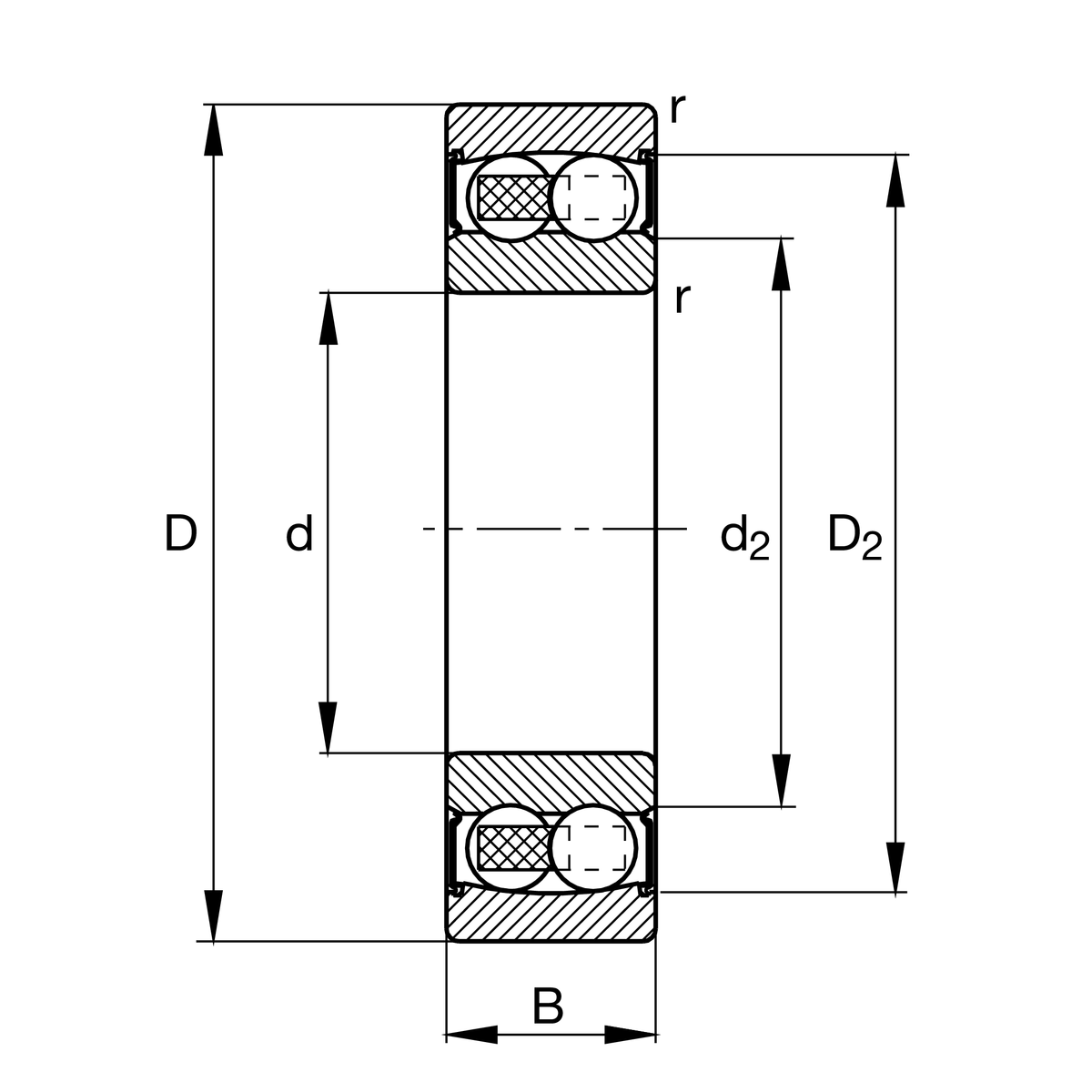

主要尺寸與性能資料
| d | 15 mm | 內徑 |
| D | 35 mm | 外徑 |
| B | 14 mm | 寬度 |
| Cr | 7,700 N | 基本額定動載荷，徑向 |
| C0r | 1,750 N | 基本額定靜態負荷，徑向 |
| Cur | 111 N | 疲勞負載極限，徑向 |
| nG | 13,700 1/min | 極限轉速 |
| ≈m | 60 g | 重量 |

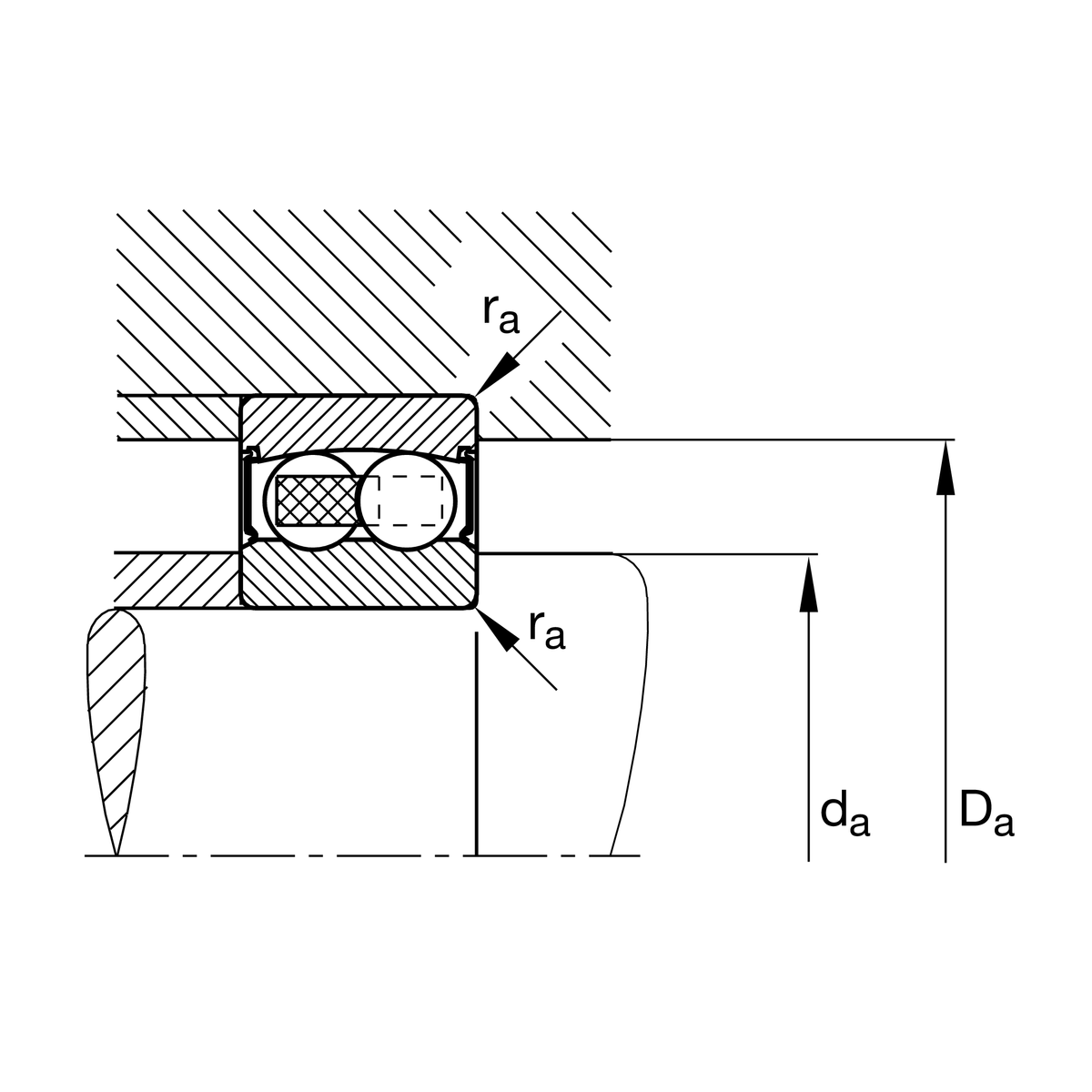

安裝尺寸
| da min | 19.2 mm | 軸肩最小直徑 |
| Da max | 30.8 mm | 殼肩最大直徑 |
| ra max | 0.6 mm | 最大圓角半徑 |
尺寸
| rmin | 0.6 mm | 最小倒角尺寸 |
| D1 | 28.793 mm | 外圈肩徑 |
| D2 | 30.22 mm | 量測外圈直徑 |
| d1 | 20.15 mm | 內圈肩徑 |
| d2 | 19 mm | 量測內圈直徑 |
溫度範圍
| Tmin | -20 °C | 最低工作溫度 |
| Tmax | 100 °C | 最高操作溫度 |
計算參數s
| e | 0.34 | Fa/Fr對於差分的適用性的限制值。 X 和 Y 參數 |
| Y1 | 1.86 | 動態軸向負載係數 |
| Y2 | 2.88 | 動態軸向負載係數 |
| Y0 | 1.95 | 靜態軸向負荷係數 |
您目前的產品型號
| Version code | >N | Not marked on bearing |
| Bore type | Z | 圓柱 |
| Sealing | 2RS | 兩側接觸式密封 |
| Cage | TVH | 玻璃纖維增強聚醯胺 PA66 實體保持架 |
| Tolerance class | PN | 正常（PN） |
| Lubricant | GA14 | Ball bearing grease, low noise, standard for D<=62mm |
| Radial internal clearance | CN (Group N) | 正常內部間隙 |
