主要尺寸與性能資料
| D | 30 mm | 外徑 |
| d1 | 12 mm | 滾柱螺柱/螺柱配合直徑 |
| B | 40 mm | 寬度 |
| Cr w | 6,800 N | 基本額定動載荷，徑向 |
| C0r w | 8,700 N | 基本額定靜態負荷，徑向 |
| Cur w | 1,240 N | 疲勞負載極限，徑向 |
| nD G | 5,500 1/min | 永久脂潤滑速度 |
| ≈m | 89.5 g | 重量 |

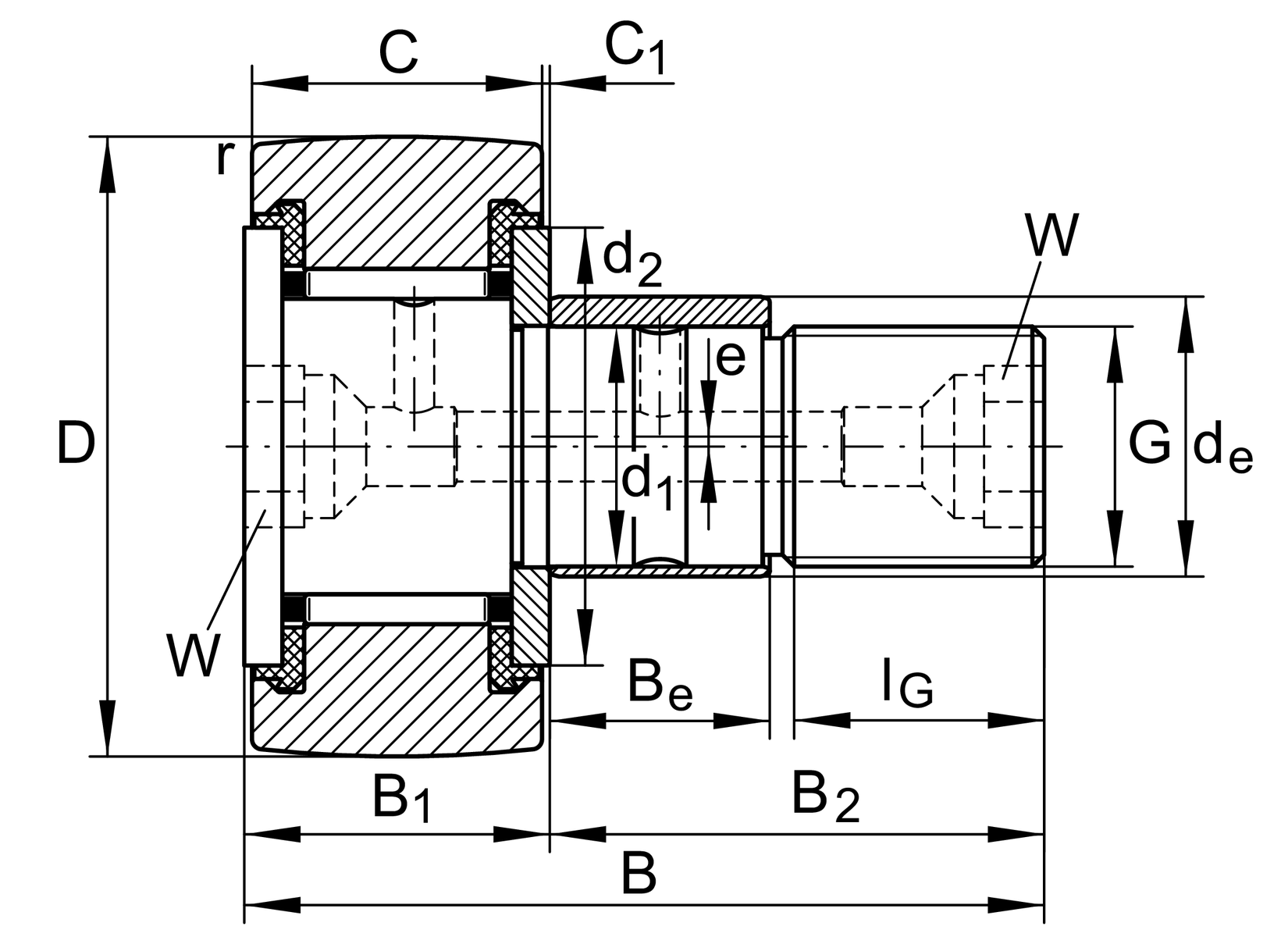

尺寸
| B1 | 15.2 mm | 止推墊圈寬度 |
| B2 | 25 mm | 螺栓/螺柱有效長度 |
| B3 | 6 mm | 至潤滑孔距離 |
| C | 14 mm | 外圈寬度 |
| C1 | 0.6 mm | 凸出外圈至止推墊圈 |
| rmin | 0.6 mm | 最小倒角尺寸 |
| d2 | 23 mm | 止推墊圈止動直徑 |
| d3 | 3 mm | 潤滑孔直徑 |
| G | M12X1,5 | 線 |
| IG | 13 mm | 螺紋長度 |
| W | 6 mm | Nominal dimension for hexagonal socket |
| de | 15 mm | Diameter of eccentric |
| Be | 11 mm | Width, eccentric |
| e | 0.5 mm | Eccentricity |
附加資訊
NIPA1X4,5 | 驅動-配合潤滑嘴 | |
| MA | 22 Nm | 擰緊扭力螺母 |
您目前的產品型號
| Sealing | PP | Three-stage sealing by plastic axial plain washer on both sides |
| Outer Ring profile | IOP | 優化的 INA 輪廓 |
| Grease nipples | 2x | 驅動-配合未安裝潤滑嘴 2x |
| Assembling aid head | I6 | 內六角套筒 |
| Mounting aid stud | I6 | 內六角套筒 |
