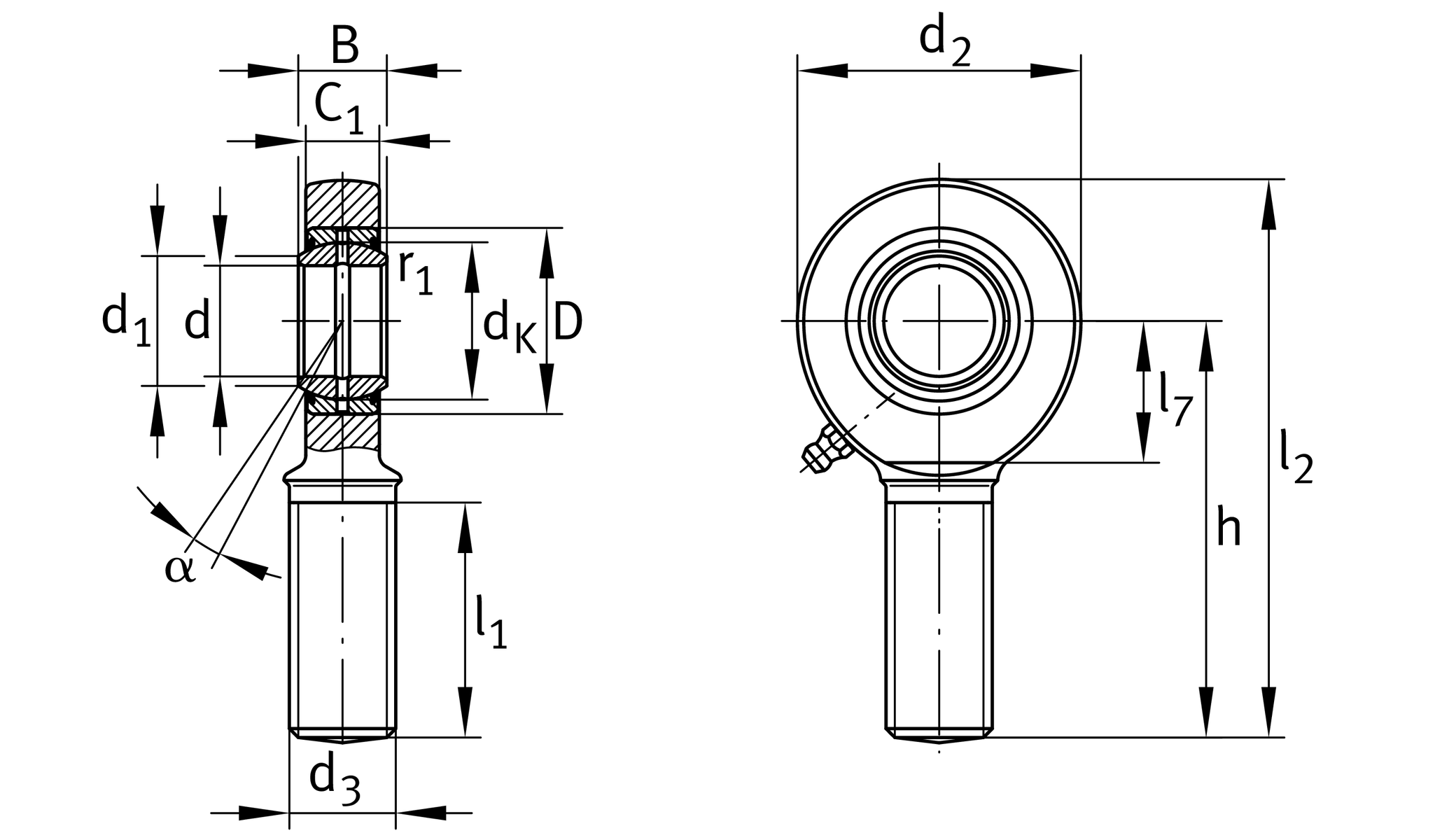

主要尺寸與性能資料
| Cr | 10,800 N | 基本額定動載荷，徑向 |
| C0r | 30,200 N | 基本額定靜態負荷，徑向 |
| d | 12 mm | 內徑 bearing |
| D | 22 mm | 外徑 bearing |
| l2 | 71 mm | 總長度 external thread head |
| B | 10 mm | 內圈寬度 |
| d2 | 34 mm | 外眼徑 |
| ≈m | 77.5 g | 重量 |
安裝尺寸
| d1 | 14.9 mm | 外法蘭直徑 內圈 |
| r1smin | 0.3 mm | 邊緣間距 |
尺寸
| dK | 18 mm | 球直徑 |
| d3 | M12 | 螺紋尺寸 |
| h | 54 mm | Shank Length External thread rod |
| C1 | 8 mm | 桿端寬度 |
| α | 11 ° | 傾斜角度 |
| l1 | 28 mm | Shank Length External thread head |
| l7 | 18 mm | 軸心鑽孔起始距離 |
| dOT | 0 mm | 內徑 bearing, 公差上限 |
| dUT | -0.008 mm | 內徑 bearing, 較低的公差 |
| BOT | 0 mm | 內圈寬度, 公差上限 |
| BUT | -0.12 mm | 內圈寬度, 較低的公差 |
| Gr | 0,023 - 0,068 | 徑向間隙 |
| Grmax | 0.068 mm | 最大徑向間隙 |
| Grmin | 0.023 mm | 徑向間隙，最小 |
溫度範圍
| Tmin | -60 °C | 最低工作溫度 |
| Tmax | 200 °C | 最高操作溫度 |
您目前的產品型號
| Sealing | 沒有 | |
| Radial internal clearance | CN (Group N) | 正常內部間隙 |
