NJ2328-E-XL-MPAX-ILR-C5
Cylindrical roller bearing NJ2328-E-XL-MPAX-ILR-C5
加入詢價

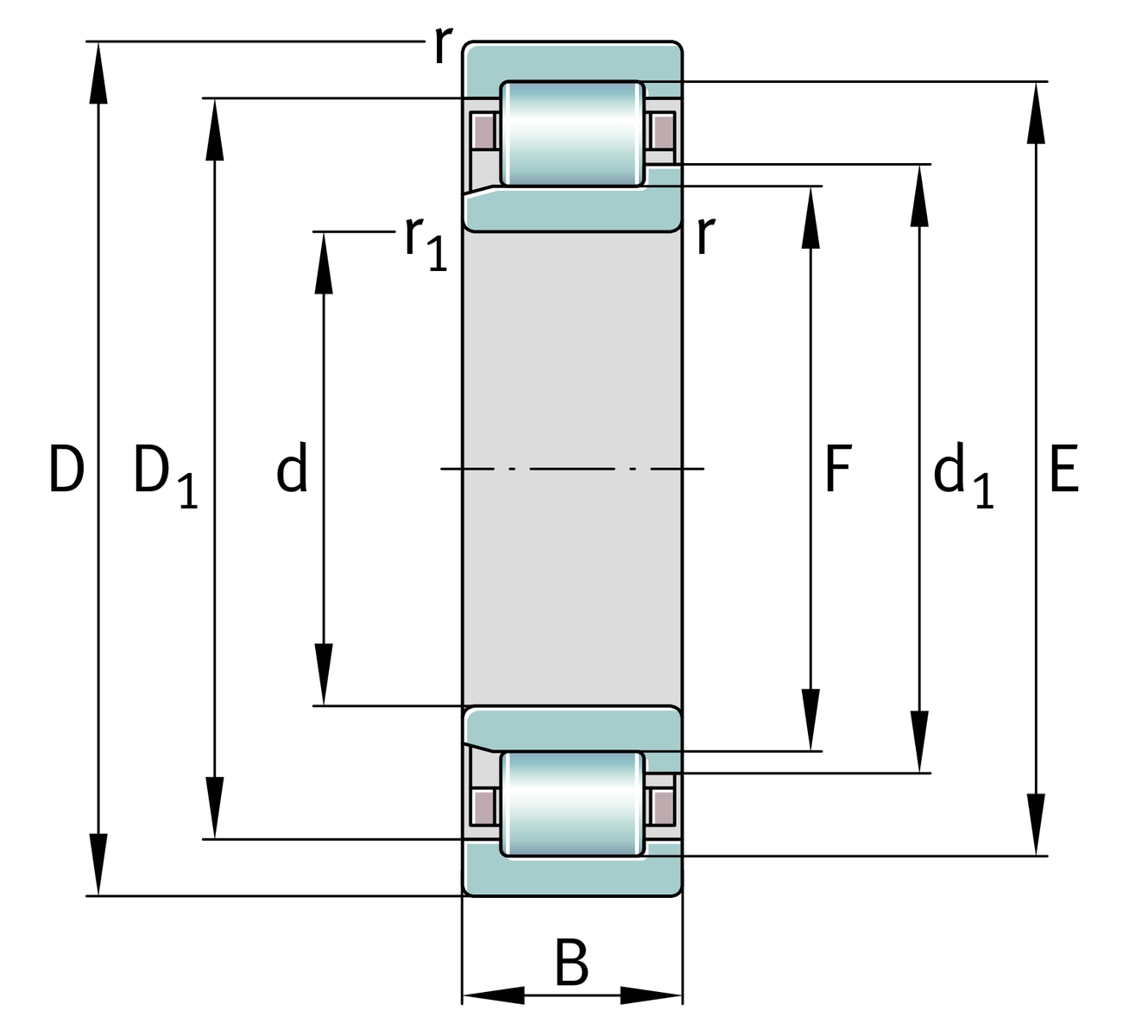

主要尺寸與性能資料
d
140 mm
內徑
D
300 mm
外徑
B
102 mm
寬度
Cr
1,500,000 N
基本額定動載荷，徑向
C0r
1,390,000 N
基本額定靜態負荷，徑向
Cur
221,000 N
疲勞負載極限，徑向
nG
3,950 1/min
極限轉速
nϑr
1,620 1/min
參考轉速
≈m
36.6 kg
重量

安裝尺寸
Da max
283 mm
殼肩最大直徑

尺寸
rmin
4 mm
最小倒角尺寸
r1 min
4 mm
最小倒角尺寸
s
9.2 mm
軸向位移
E
264 mm
外圈滾道直徑
F
180 mm
內圈滾道直徑
D1 min
251.7 mm
外圈最小擋邊直徑

溫度範圍
Tmin
-30 °C
最低工作溫度
Tmax
150 °C
最高操作溫度

您目前的產品型號
DesignE增加額定載荷設計
CageMPAX一件式黃銅保持架唇引導
Radial internal clearanceC5 (Group 5)內部間隙大於C4
Tolerance classPN正常（PN）
Number of rolling element rows1單列設計
