主要尺寸與性能資料
| d | 70 mm | 內徑 |
| D | 150 mm | 外徑 |
| B | 35 mm | 寬度 |
| Cr | 242,000 N | 基本額定動載荷，徑向 |
| C0r | 222,000 N | 基本額定靜態負荷，徑向 |
| Cur | 40,000 N | 疲勞負載極限，徑向 |
| nG | 8,200 1/min | 極限轉速 |
| nϑr | 4,500 1/min | 參考轉速 |
| ≈m | 3.12 kg | 重量 |

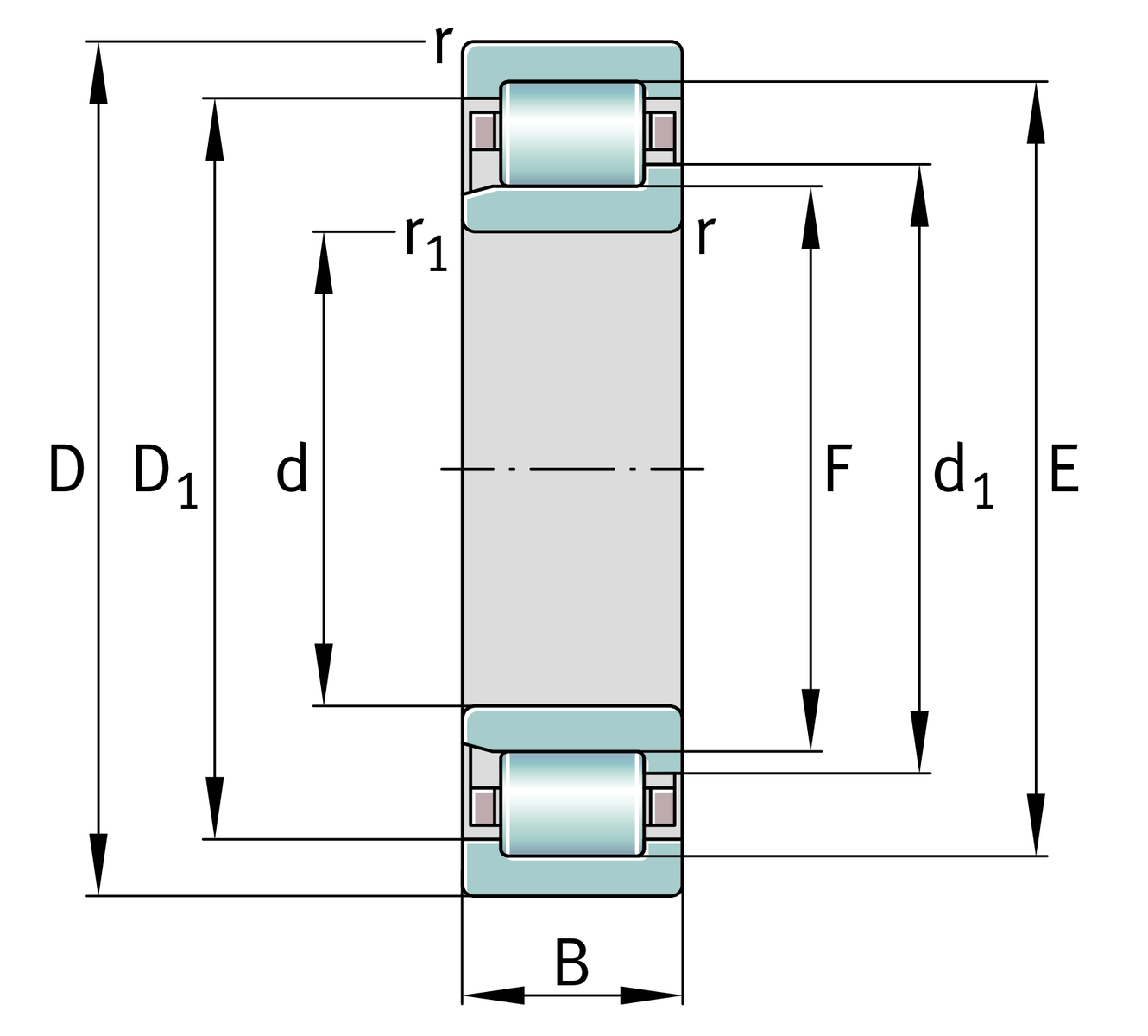

安裝尺寸
| da min | 82 mm | 軸肩最小直徑 |
| da max | 87 mm | 軸肩最大直徑 |
| Da max | 138 mm | 殼肩最大直徑 |
| dc min | 100 mm | 最小軸肩 |
| ra max | 2 mm | 最大凹槽半徑 |
尺寸
| rmin | 2.1 mm | 最小倒角尺寸 |
| r1 min | 2.1 mm | 最小倒角尺寸 |
| s | 1.7 mm | 軸向位移 |
| E | 133 mm | 外圈滾道直徑 |
| F | 89 mm | 內圈滾道直徑 |
| D1 min | 126.82 mm | 外圈最小擋邊直徑 |
| d1 | 97.35 mm | 內圈最大擋邊直徑 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 150 °C | 最高操作溫度 |
附加資訊
HJ314-E | L-washer |
您目前的產品型號
| Design | E | 增加額定載荷設計 |
| Cage | MPAX | 一件式黃銅保持架唇引導 |
| Radial internal clearance | C3 (Group 3) | 內部間隙大於CN |
| Tolerance class | PN | 正常（PN） |
| Number of rolling element rows | 1 | 單列設計 |
