主要尺寸與性能資料
| d | 200 mm | 內徑 |
| D | 340 mm | 外徑 |
| B | 112 mm | 寬度 |
| Cr | 1,620,000 N | 基本額定動載荷，徑向 |
| C0r | 2,270,000 N | 基本額定靜態負荷，徑向 |
| Cur | 194,000 N | 疲勞負載極限，徑向 |
| nG | 510 1/min | 極限轉速 |
| ≈m | 41.5 kg | 重量 |
安裝尺寸
| da min | 214 mm | 軸肩最小直徑 |
| Da max | 326 mm | 殼肩最大直徑 |
| ra max | 2.5 mm | 最大凹槽半徑 |

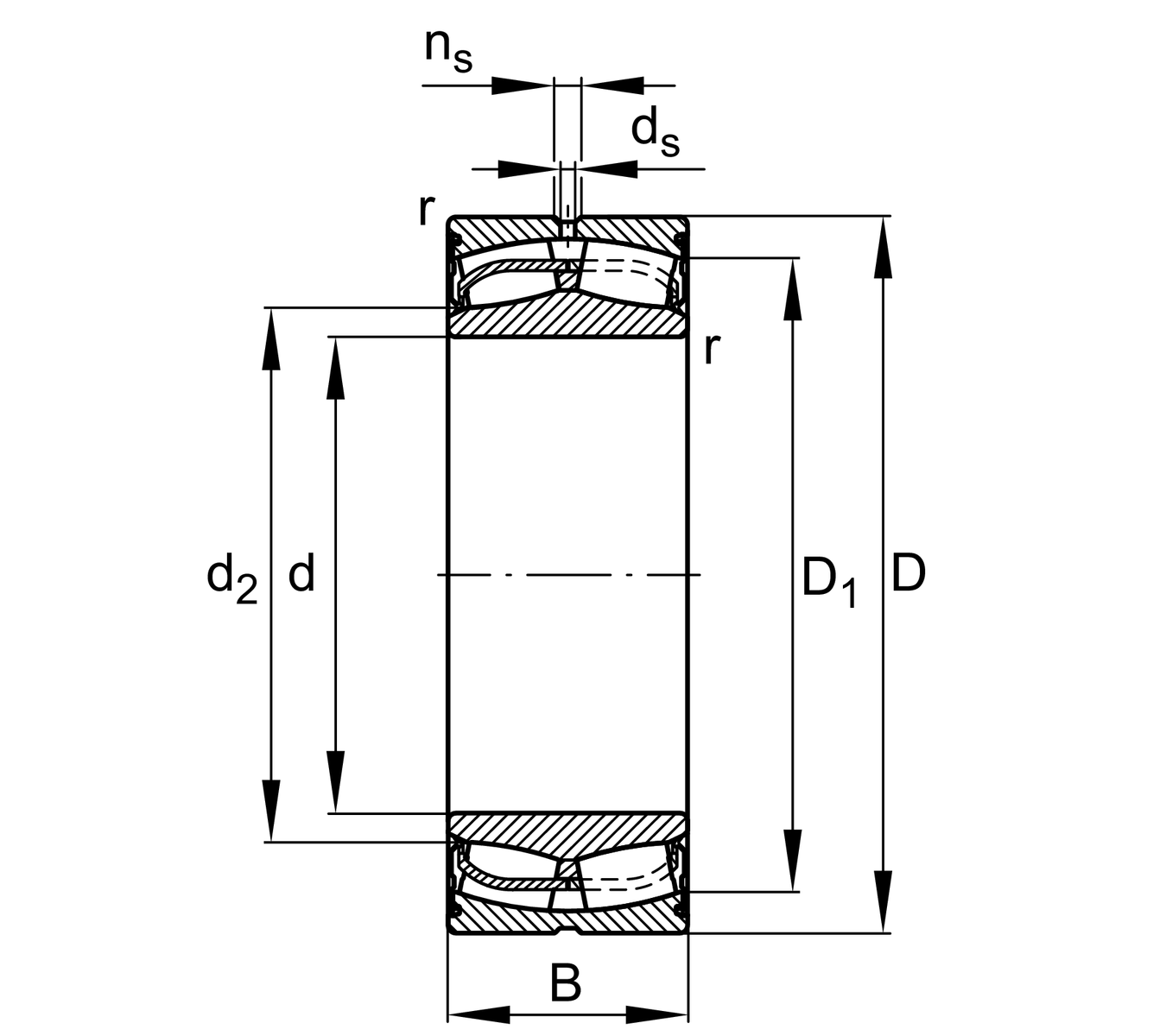

尺寸
| rmin | 3 mm | 最小倒角尺寸 |
| D1 | 319 mm | 外圈內徑 |
| d2 | 224.6 mm | 內圈的滾道直徑 |
| ds | 9.5 mm | 潤滑孔直徑 |
| ns | 17.7 mm | 潤滑溝寬度 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 100 °C | 最高操作溫度 |
計算參數s
| e | 0.3 | Fa/Fr對於差分的適用性的限制值。 X 和 Y 參數 |
| Y1 | 2.25 | 動態軸向負載係數 |
| Y2 | 3.34 | 動態軸向負載係數 |
| Y0 | 2.2 | 靜態軸向負荷係數 |
您目前的產品型號
| Design | BE | 無中心唇環 |
| Bore type | Z | 圓柱 |
| Cage | JPB | 金屬板保持架 |
| Radial internal clearance | CN (Group N) | 正常內部間隙 |
| Relubrication feature | Standard | |
| Sealing | 2RSR | Seals on both sides, normal temperature |
