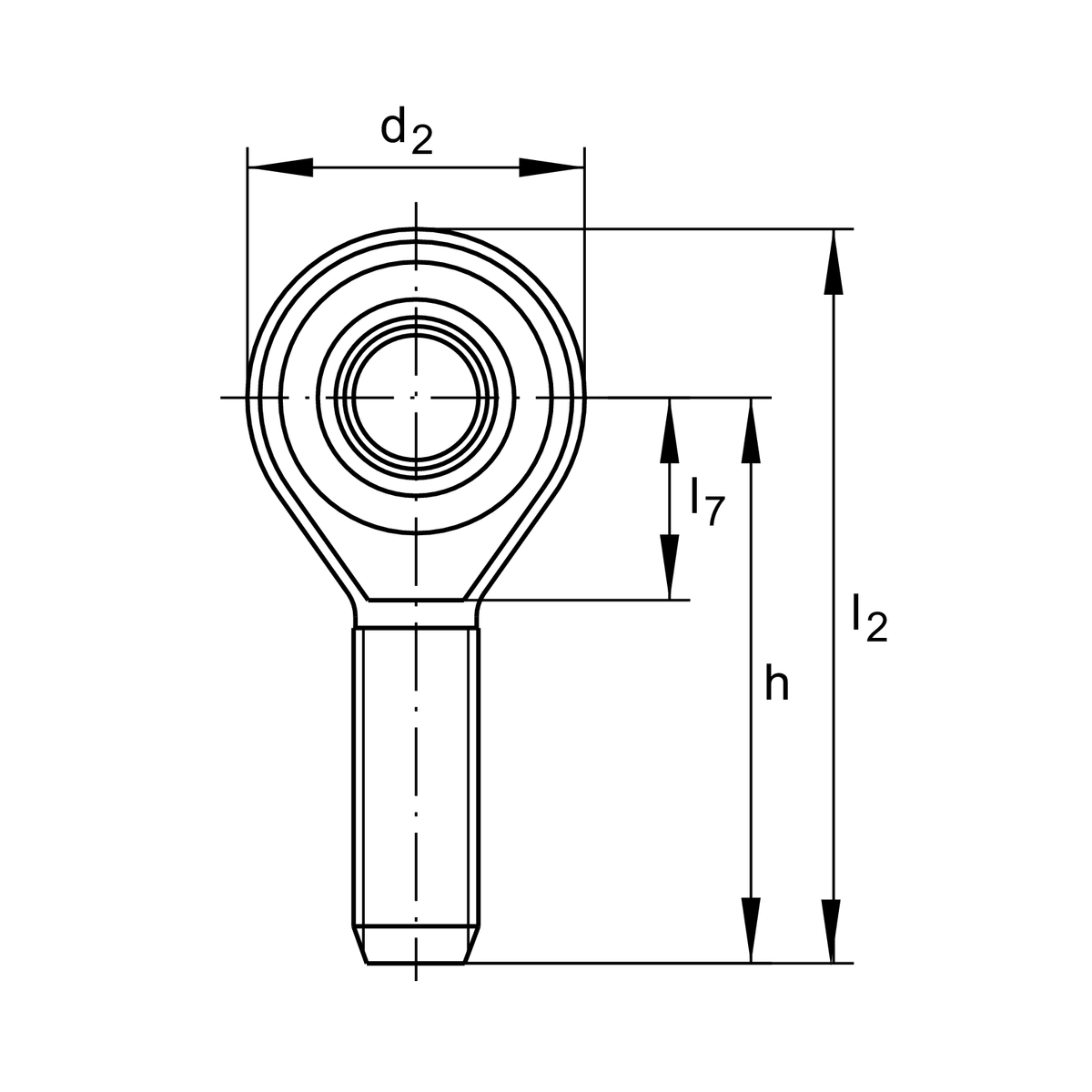

主要尺寸與性能資料
| d2 | 37 mm | 眼外徑 |
| Cr | 31,000 N | 基本額定動載重 |
| C0r | 13,700 N | 基本額定靜載重 |
| d | 14 mm | 內徑 bearing |
| D | 28 mm | 外徑 bearing |
| l2 | 78.5 mm | 總長度 |
| B | 19 mm | 內圈寬度 |
| ≈m | 130 g | 重量 |

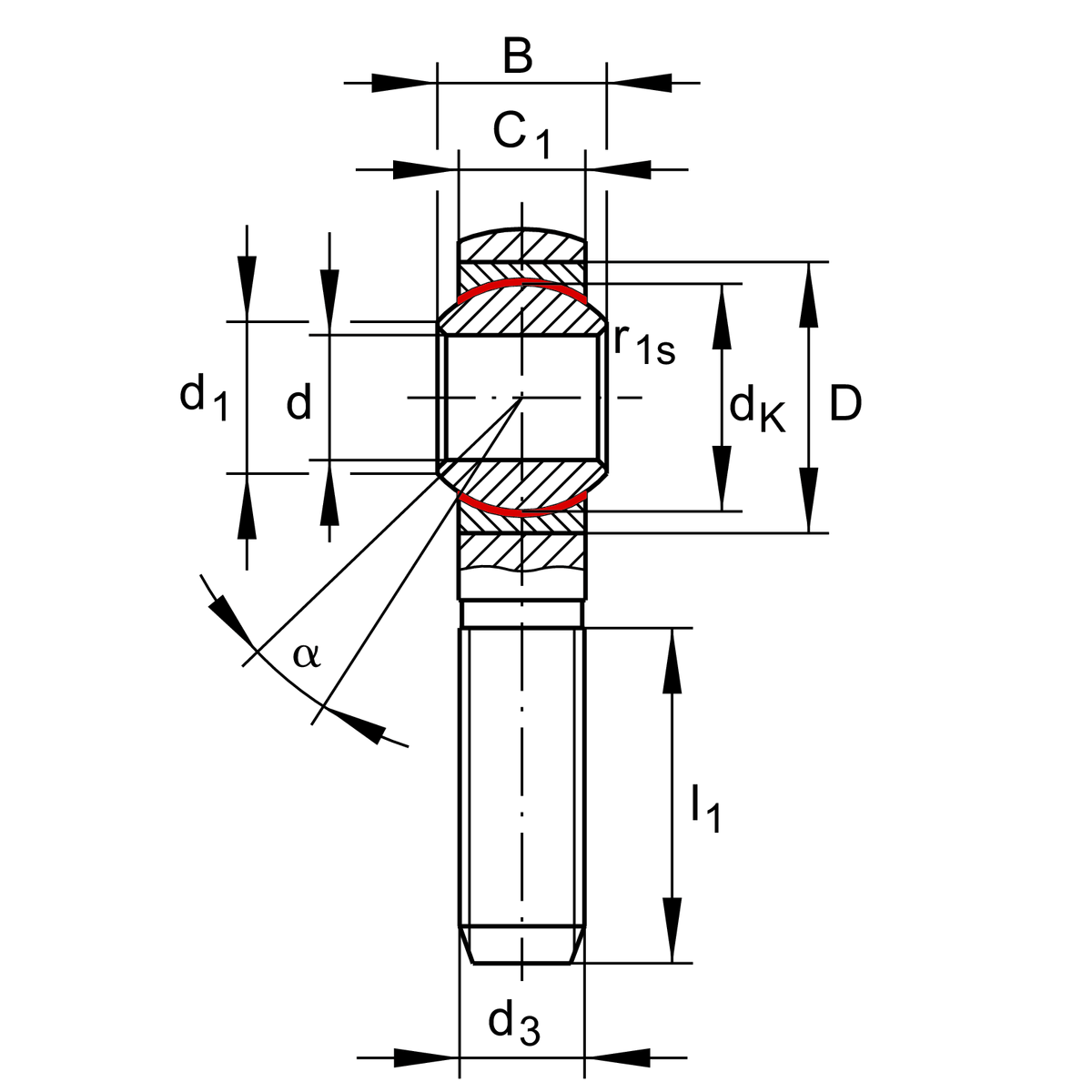

尺寸
| dk | 25.4 mm | 球直徑 |
| d1 | 16.9 mm | 外法蘭直徑 內圈 |
| d3 | M14 | 螺紋尺寸 |
| h | 60 mm | 螺紋長度 |
| C1 | 13.5 mm | 桿端寬度 |
| alpha | 15 ° | 傾斜角度 |
| l1 | 36 mm | 螺紋長度 |
| l7 | 18 mm | 從軸承孔中心到柄部的平面長度 |
| BUT | -0.12 mm | 內圈寬度 , 較低的公差 |
| BOT | 0 mm | 內圈寬度; 公差上限 |
| dT | H7 | 內徑_bearing_tolerance |
| dUT | 0 mm | 內徑, 較低的公差 |
| dOT | 0.018 mm | 內徑 bearing 公差上限 |
| Gr | 0,005 - 0,045 | 徑向間隙 |
| Grmax | 0.045 mm | 最大徑向間隙 |
| Grmin | 0.005 mm | 徑向間隙，最小 |
溫度範圍
| Tmin | -10 °C | 最低工作溫度 |
| Tmax | 80 °C | 最高操作溫度 |
安裝尺寸
| r1s | 0.3 mm | 最小單倒角尺寸，內圈 |
您目前的產品型號
| Sealing | 沒有 | |
| Material sliding Layer | Sliding foil | Sliding foil |
