主要尺寸與性能資料
| Cr | 29,600 N | 基本額定動載荷，徑向 |
| C0r | 81,100 N | 基本額定靜態負荷，徑向 |
| d | 20 mm | 內徑 bearing |
| d2 | 56 mm | 外眼徑 |
| l4 | 78 mm | 內螺紋頭總長度 |
| D | 35 mm | 外徑 bearing |
| B | 16 mm | 內圈寬度 |
| ≈m | 0.45 kg | 重量 |

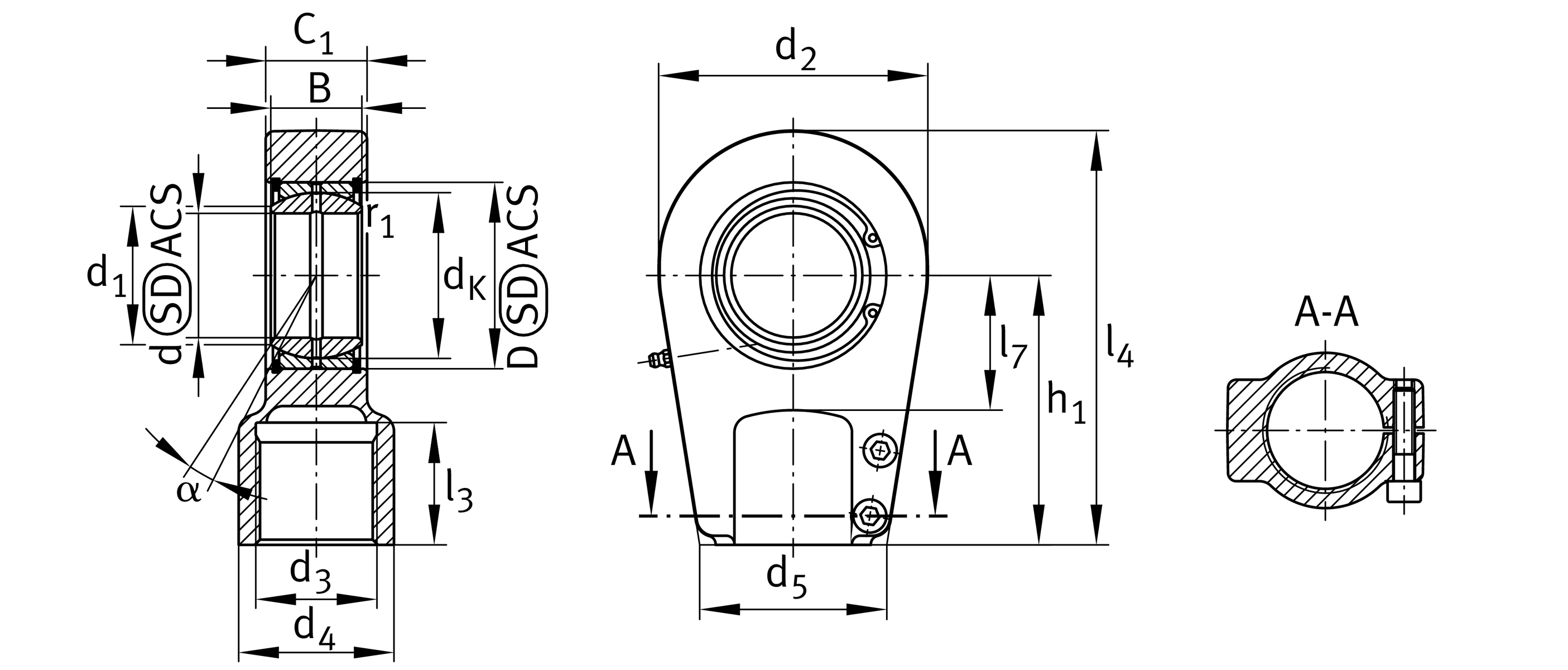

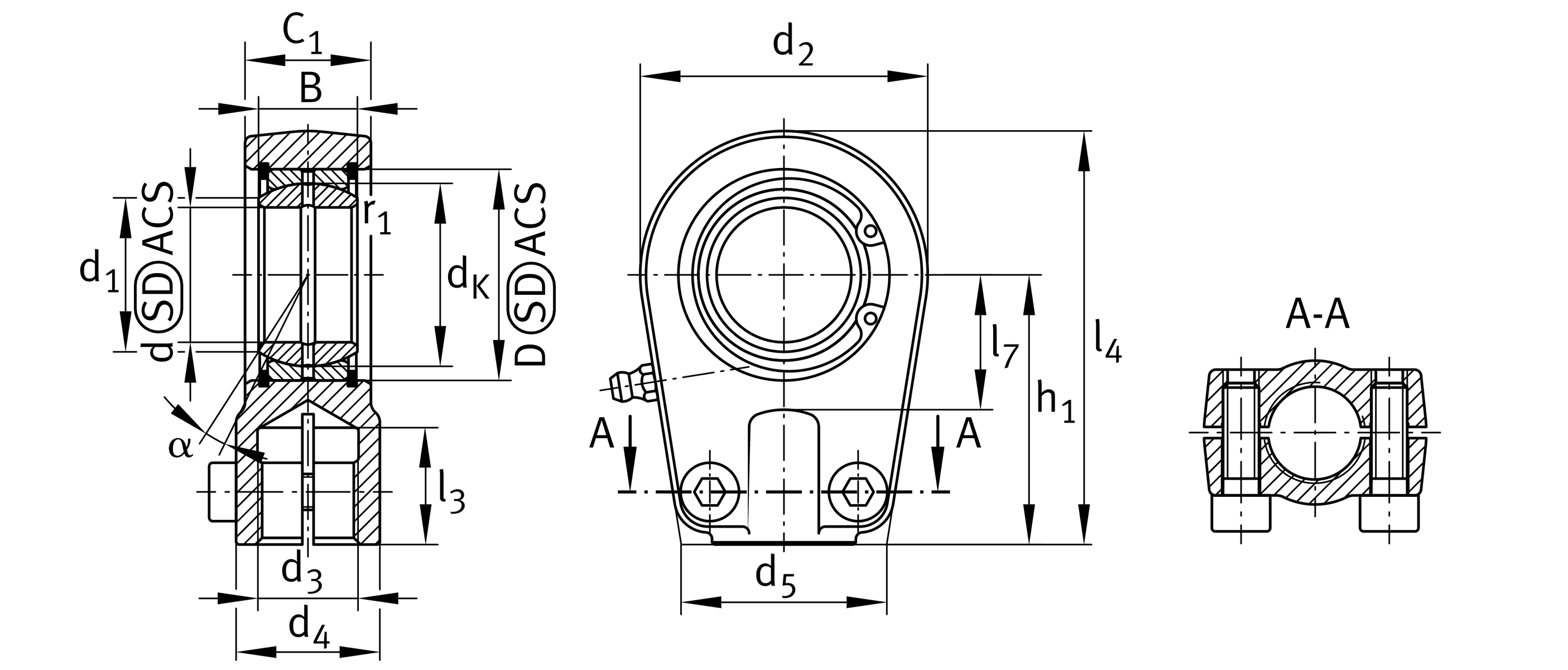

尺寸
| α | 9 ° | 傾斜角度 |
| C1 | 19 mm | 桿端寬度 |
| dK | 29 mm | 球直徑 |
| d3 | M16x1,5 | 螺紋尺寸 |
| d4 | 25 mm | 柄徑 |
| d5 | 41 mm | 柄直徑，大 |
| d 7 | M8x20 | Diameter |
| h1 | 50 mm | 柄長 內螺紋頭 |
| l3 | 17 mm | 螺紋長度 內螺紋 |
| l7 | 25 mm | 軸心鑽孔起始距離 |
| dUT | -0.01 mm | 內徑 bearing, 較低的公差 |
| dOT | 0 mm | 內徑 bearing, 公差上限 |
| BUT | -0.12 mm | 內圈寬度, 較低的公差 |
| BOT | 0 mm | 內圈寬度, 公差上限 |
| MA | 32 Nm | Tightening torque |
| Gr | CN | 徑向間隙 |
| Grmin | 0.03 mm | 徑向間隙，最小 |
| Grmax | 0.082 mm | 最大徑向間隙 |
安裝尺寸
| r1smin | 0.3 mm | 邊緣間距 |
| d1 | 24.2 mm | 外法蘭直徑 內圈 |
溫度範圍
| Tmin | -60 °C | 最低工作溫度 |
| Tmax | 200 °C | 最高操作溫度 |
您目前的產品型號
| Sealing | 沒有 | |
| Radial internal clearance | CN (Group N) | 正常內部間隙 |
