主要尺寸與性能資料
| d1 | 60 mm | 內徑 |
0.013 mm | 內徑公差上限 | |
-0.006 mm | 內徑公差下限 | |
| Da | 110 mm | 外徑 |
0 mm | 外徑，公差上限 | |
-0.022 mm | 外徑公差下限 | |
| hi | 17 mm | heigth inner ring |
| ≈m | 0.687 kg | 重量 |

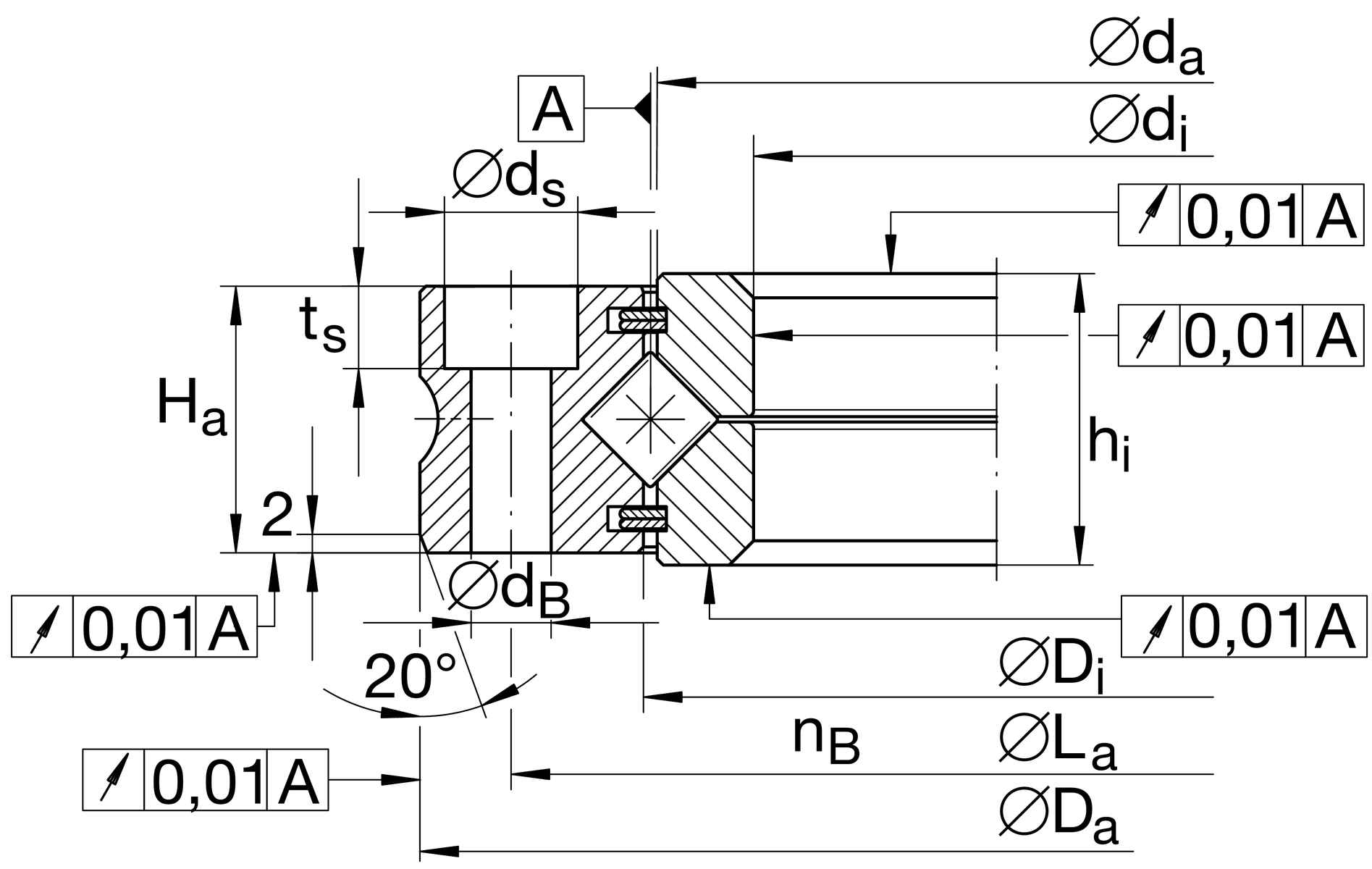

尺寸
| Di | 74.5 mm | 外圈內徑 |
| da | 73.5 mm | 外徑 inner ring |
| Ha | 16 mm | width outer ring |
| La | 95 mm | pitch circle diameter fixing holes |
| nB | 16 | Quantity of fixed holes evenly around the circumfence |
| dB | 5.6 mm | diameter fixing hole outer ring |
| dS | 10 mm | countersunk diameter of fixing holes |
| tS | 5.4 mm | countersunk depth of fixing holes |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 80 °C | 最高操作溫度 |
計算參數s
0.01 mm | Running accuracy, radial | |
0.01 mm | Running accuracy, axial | |
| Ca | 21,700 N | 基本額定動載荷，軸向 |
| C0a | 61,000 N | 基本額定靜態載荷，軸向 |
| Cr | 15,500 N | 基本額定動載荷，徑向（僅適用於徑向載荷） |
| C0r | 29,500 N | 基本額定靜態負荷，徑向（僅適用於徑向負荷） |
| Fr zul. | 10,900 N | 最大徑向負荷螺絲 (frictional contact) |
| NG Grease | 1,032 1/min | 脂潤滑的極限轉度 with normal clearance |
| NG Grease | 516 1/min | 脂潤滑的極限轉度 with preload |
