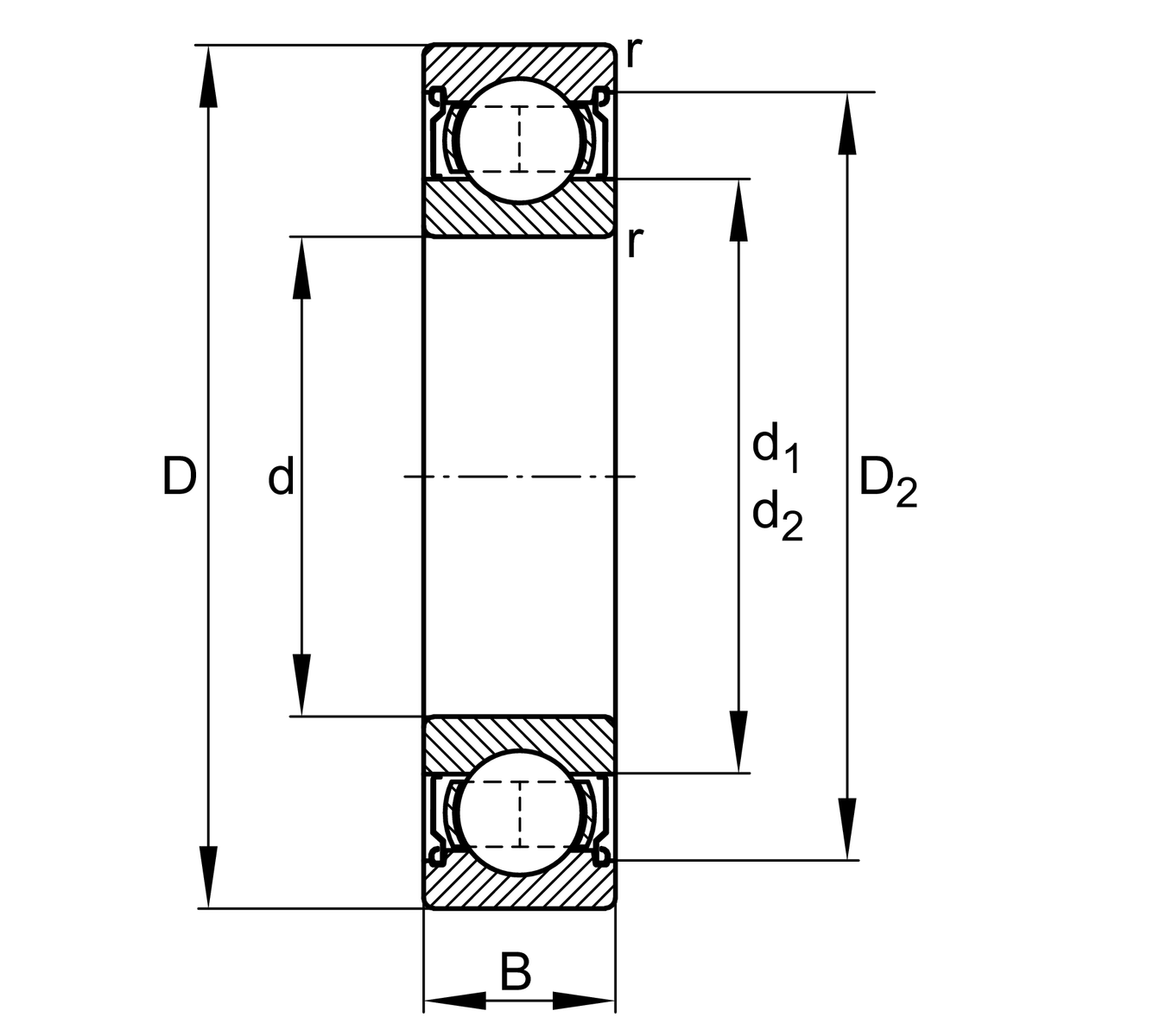

主要尺寸與性能資料
| d | 9 mm | 內徑 |
| D | 24 mm | 外徑 |
| B | 7 mm | 寬度 |
| Cr | 3,330 N | 基本額定動載荷，徑向 |
| C0r | 1,410 N | 基本額定靜態負荷，徑向 |
| Cur | 88 N | 疲勞負載極限，徑向 |
| nG | 38,500 1/min | 極限轉速 |
| nϑr | 30,000 1/min | 參考轉速 |
| ≈m | 0.014 kg | 重量 |

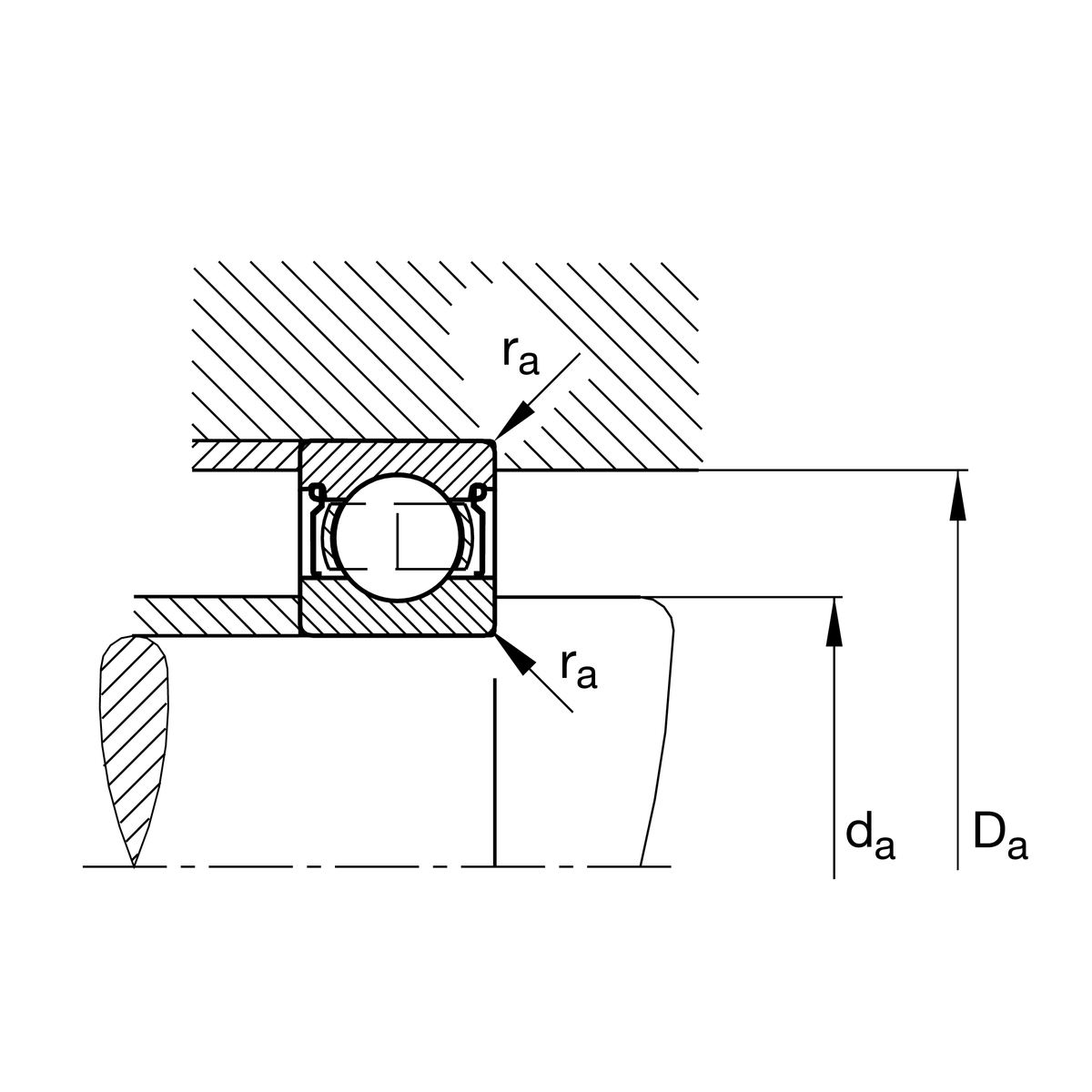

安裝尺寸
| da min | 11 mm | 軸肩最小直徑 |
| Da max | 22 mm | 殼肩最大直徑 |
| ra max | 0.3 mm | 最大圓角半徑 |
尺寸
| rmin | 0.3 mm | 最小倒角尺寸 |
| D2 | 20.48 mm | 量測外圈直徑 |
| d2 | 12.1 mm | 量測內圈直徑 |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 120 °C | 最高操作溫度 |
計算參數s
| f0 | 12.8 | 計算參數 |
您目前的產品型號
| Logistical code | HLN | - |
| Sealing | 2Z | Non-contact shield on both sides |
| Cage | JN | 沖壓鋼板 |
| Tolerance class | PN | 正常（PN） |
| Dimensional / heat stabilization | SN | 環尺寸穩定達 120° |
| Lubricant | L138 | Grease (L138/customer specific) |
| Bore type | Z | 圓柱 |
| Radial internal clearance | C3 (Group 3) | 內部間隙大於CN |
