主要尺寸與性能資料
| D | 16 mm | 外徑 |
| d1 | 6 mm | 滾柱螺柱/螺柱配合直徑 |
| B | 28 mm | 寬度 |
| Cr w | 4,850 N | 基本額定動載荷，徑向 |
| C0r w | 6,700 N | 基本額定靜態負荷，徑向 |
| Cur w | 970 N | 疲勞負載極限，徑向 |
| nD G | 3,800 1/min | 永久脂潤滑速度 |
| ≈m | 30 g | 重量 |

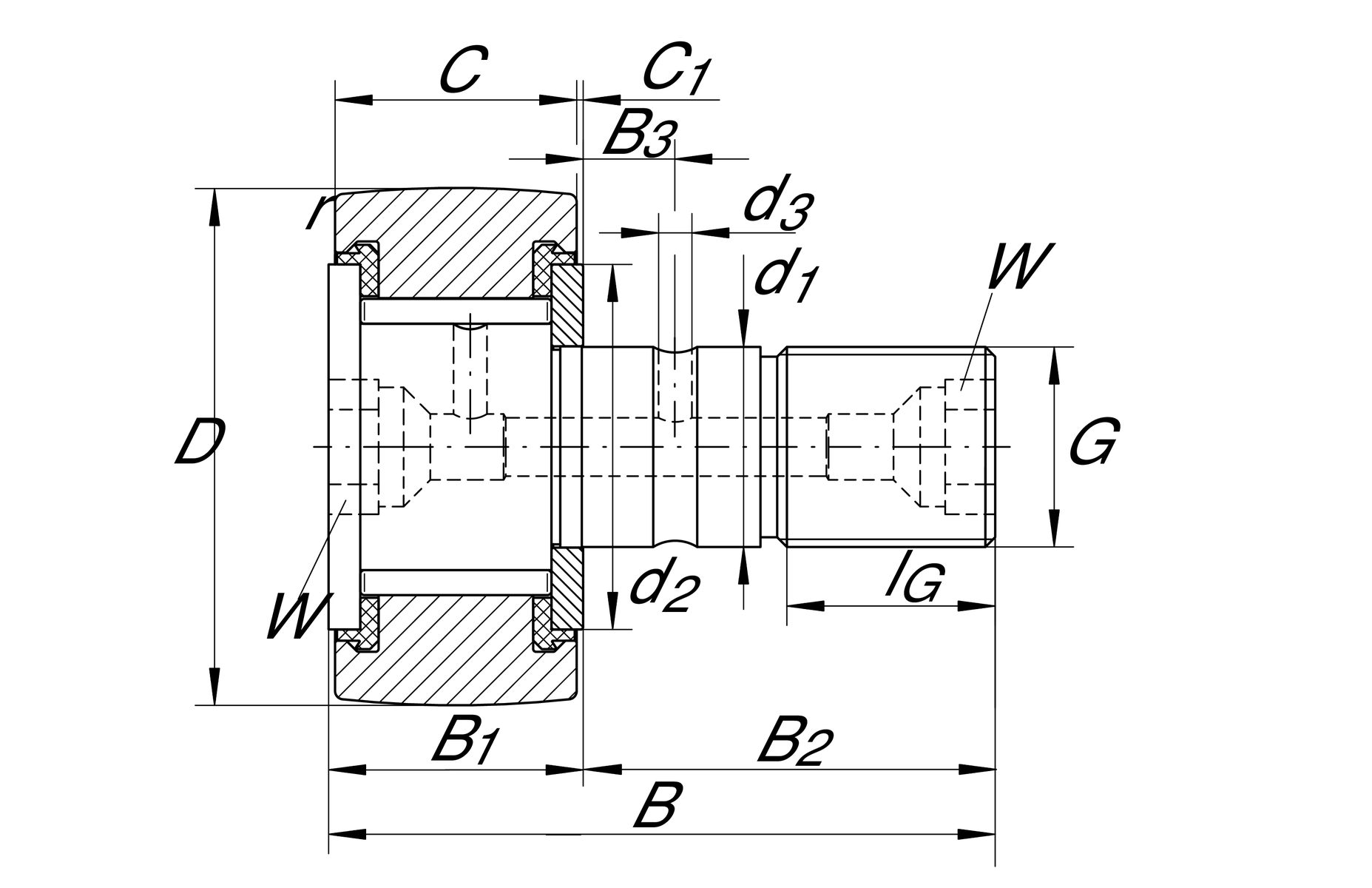

尺寸
| B1 | 12.2 mm | 止推墊圈寬度 |
| B2 | 16 mm | 螺栓/螺柱有效長度 |
| C | 11 mm | 外圈寬度 |
| C1 | 0.6 mm | 凸出外圈至止推墊圈 |
| rmin | 0.15 mm | 最小倒角尺寸 |
| d2 | 12.5 mm | 止推墊圈止動直徑 |
| G | M6 | 線 |
| IG | 8 mm | 螺紋長度 |
附加資訊
NIPA1 | 驅動-配合潤滑嘴 | |
1.5 mm | Protrusion lubrication nipple | |
| MA | 3 Nm | 擰緊扭力螺母 |
您目前的產品型號
| Sealing | PP | Three-stage sealing by plastic axial plain washer on both sides |
| Outer Ring profile | IOP | 優化的 INA 輪廓 |
| Grease nipples | 1x | 驅動-配合潤滑嘴 unmounted 1x |
| Relubrication feature | K | Via head |
| Assembling aid head | SL | Mounting slot |
