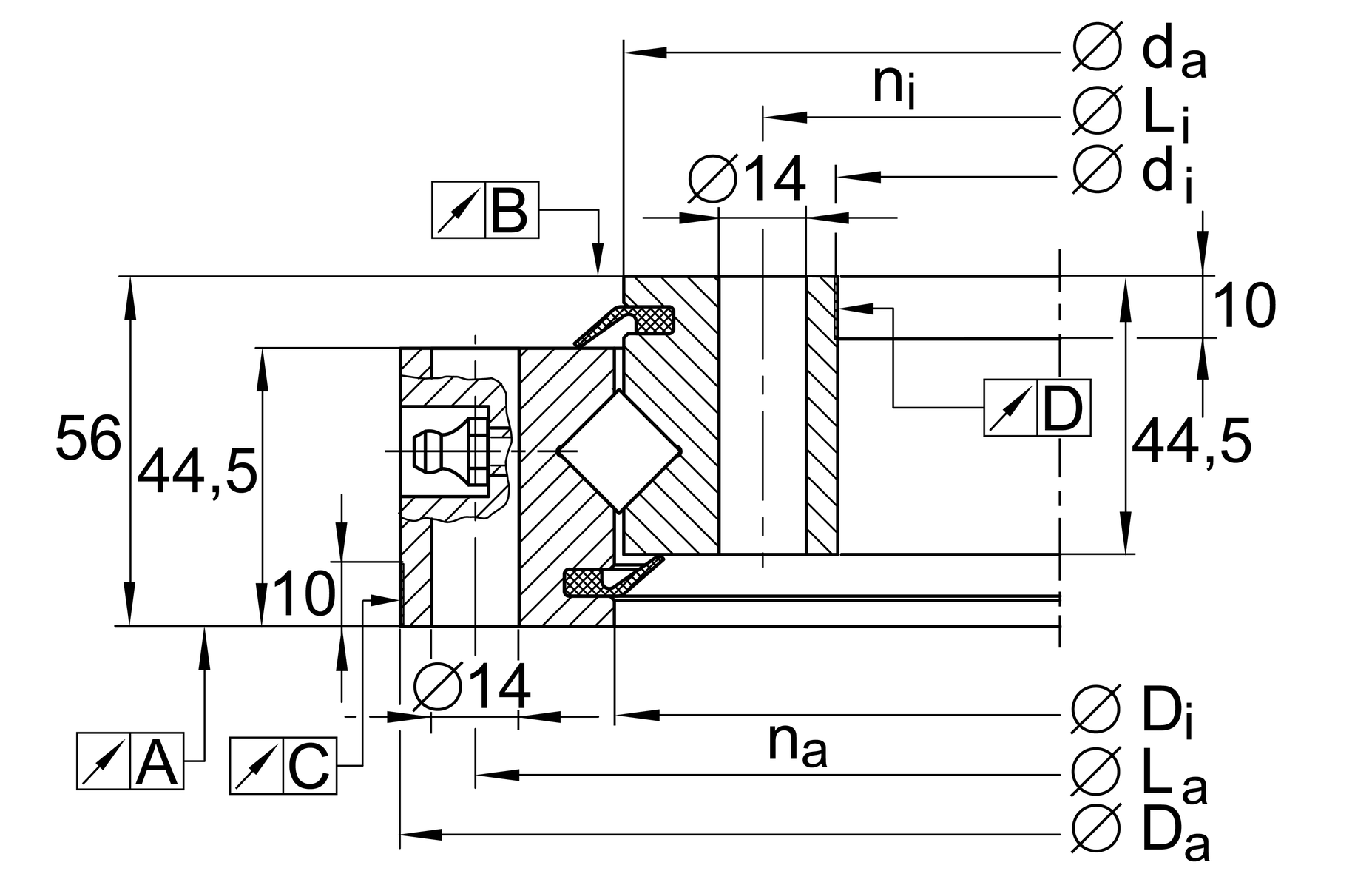

主要尺寸與性能資料
| di ZT | 1,024 mm | Diameter centring inner ring |
IT7 | Diameter centring inner ring tolerance | |
| t | 10 mm | Length centering inner ring |
| Da | 1,164 mm | Diameter centring outer ring |
-IT7 | Diameter centring outer ring tolerance | |
| T | 10 mm | Length centering outer ring |
| H | 56 mm | 高度 |
| ≈m | 76.968 kg | 重量 |
尺寸
| Di | 1,095 mm | 外圈內徑 |
0.7 mm | 外圈內徑 公差上限 | |
0 mm | 外圈內徑 較低的公差 | |
| ha | 44.5 mm | 外圈高度 |
| La | 1,140 mm | 外圈螺距圓固定孔直徑 |
| na | 48 | 外圈固定孔數 |
| da | 1,093 mm | 內圈外徑 |
0 mm | 內圈外徑 公差上限 | |
-0.7 mm | 內圈外徑 較低的公差 | |
| hi | 44.5 mm | 內圈高度 |
| dB | 14 mm | 固定內徑 |
| Li | 1,048 mm | 內圈螺距圓直徑固定孔 |
| ni | 48 | 內圈固定孔數 |
| VSPmin | 0.01 mm | Min. bearing preload |
| VSPmax | 0.05 mm | Maximum bearing preload |
0.07 mm | 運轉精度 A（與滾道相關） | |
0.07 mm | Running accuracy B (related to the raceway) | |
0.11 mm | Running accuracy C (related to the raceway) | |
0.11 mm | Running accuracy D (related to the raceway) |
溫度範圍
| Tmin | -30 °C | 最低工作溫度 |
| Tmax | 80 °C | 最高操作溫度 |
計算參數s
| Ca | 340,000 N | 基本額定動載荷，軸向 |
| Cr | 241,000 N | 基本額定動載荷，徑向（僅適用於徑向載荷） |
| C0a | 1,440,000 N | 基本額定靜態載荷，軸向 |
| C0r | 710,000 N | 基本額定靜態負荷，徑向（僅適用於徑向負荷） |
| nG | 35 1/min | 極限轉速 |
| Fr zu. | 198,200 N | 最大徑向負荷螺絲 |
